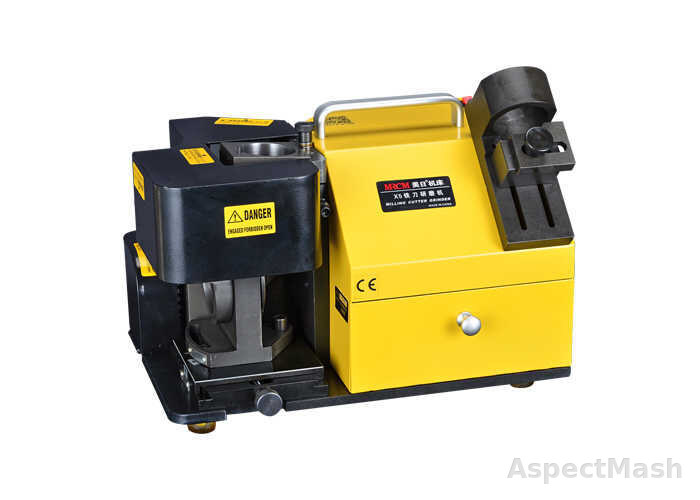

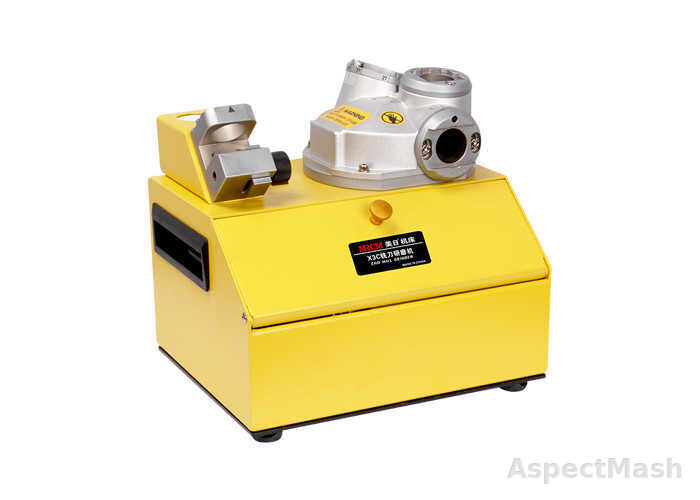

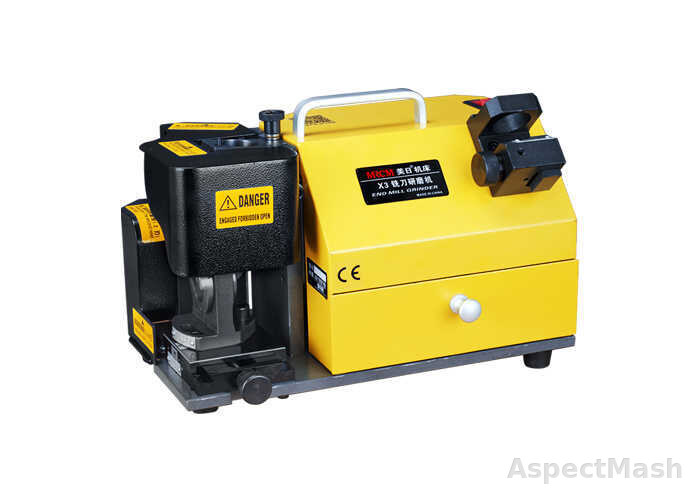

Станки для заточки концевых фрез MR-X3 / MR-X3A / MR-X3C / MR-X5

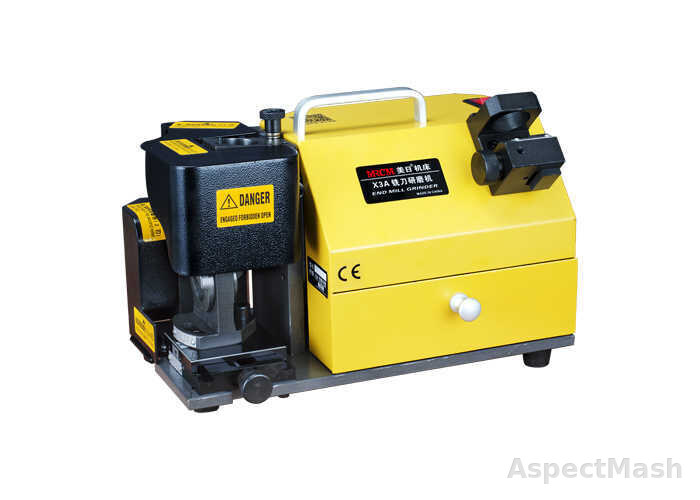

Станки для заточки концевых фрез MR-X3 / MR-X3A / MR-X3C / MR-X5 — MR-X3A

Станки для заточки концевых фрез

Станки для заточки концевых фрез MR-X3 / MR-X3A / MR-X3C / MR-X5

Заточка торцевой режущей кромки концевых фрез Четыре исполнения с диапазонами Ø4–30 мм

Исполнений: 4
Бренд: MRCM

Viber WhatsApp

Описание

Оборудование обеспечивает заточка торцевой режущей кромки концевых фрез. Ключевые параметры: четыре исполнения с диапазонами Ø4–30 мм. В карточке объединены модели MR-X3 / MR-X3A / MR-X3C / MR-X5; значения по каждой модели приведены отдельными столбцами таблицы. Перед заказом согласуйте тип и диаметр фрезы, количество зубьев, материал и требуемые операции заточки.

Назначение и применение

Заточка и восстановление геометрии концевых фрез на инструментальных, ремонтных и производственных участках.

Комплектация

Станок, комплект цанг/держателей и шлифовальные круги — по спецификации производителя. Точная комплектация и опции подтверждаются перед заказом.

Преимущества

Семейство компактных станков для заточки концевых фрез с рабочими диапазонами от Ø4 до Ø30 мм в зависимости от модели.

Технические характеристики

Основные параметры

Тип затачиваемой фрезы	MR-X3 концевые фрезы MR-X3A концевые фрезы MR-X3C концевые фрезы MR-X5 концевые фрезы
Диаметр затачиваемой фрезы, мм	MR-X3 4–14 MR-X3A 4–20 MR-X3C 4–13 MR-X5 13–30
Количество зубьев	MR-X3 2; 3; 4 MR-X3A 2; 3; 4 MR-X3C 2; 3; 4; 6 MR-X5 2; 3; 4

Заточка

Операции заточки	MR-X3 заточка торцевой режущей кромки MR-X3A заточка торцевой режущей кромки MR-X3C заточка торцевой режущей кромки MR-X5 заточка торцевой режущей кромки
Материал затачиваемого инструмента	MR-X3 твердый сплав; HSS MR-X3A твердый сплав; HSS MR-X3C твердый сплав; HSS MR-X5 твердый сплав; HSS
Шлифовальный круг	MR-X3 SDC; CBN (опция) MR-X3A SDC230 + SDC150; CBN (опция) MR-X3C SDC; CBN (опция) MR-X5 SDC; CBN (опция)
Угол заточки / регулировки, °	MR-X3 0–5 MR-X3A 0–5 MR-X3C 2 MR-X5 0–5

Электрика

Мощность двигателя, л.с.	MR-X3 0.22 MR-X3A 0.22 MR-X3C 0.54 MR-X5 0.34
Напряжение питания, В	MR-X3 220 MR-X3A 220 MR-X3C 220 MR-X5 220

Шпиндель

Частота вращения, об/мин	MR-X3 4400 MR-X3A 4400 MR-X3C 4400 MR-X5 4400

Габариты и масса

Габаритные размеры, мм	MR-X3 350×250×250 MR-X3A 350×230×240 MR-X3C 350×230×240 MR-X5 400×280×310
Масса, кг	MR-X3 14 MR-X3A 20 MR-X3C 18 MR-X5 28

Вопросы и ответы

Что указать для подбора? Тип и диаметр фрезы, количество зубьев, материал и операции заточки.
