Прошивные головки

Прошивные головки с охлаждением

Головки BRC для подачи охлаждающей жидкости через совместимую прошивку к зоне резания. Исполнение присоединения и схему подачи уточняют при подборе.

Модели головок — 7
Бренд: Brighetti Meccanica

Выбрать модель

Viber WhatsApp

Описание

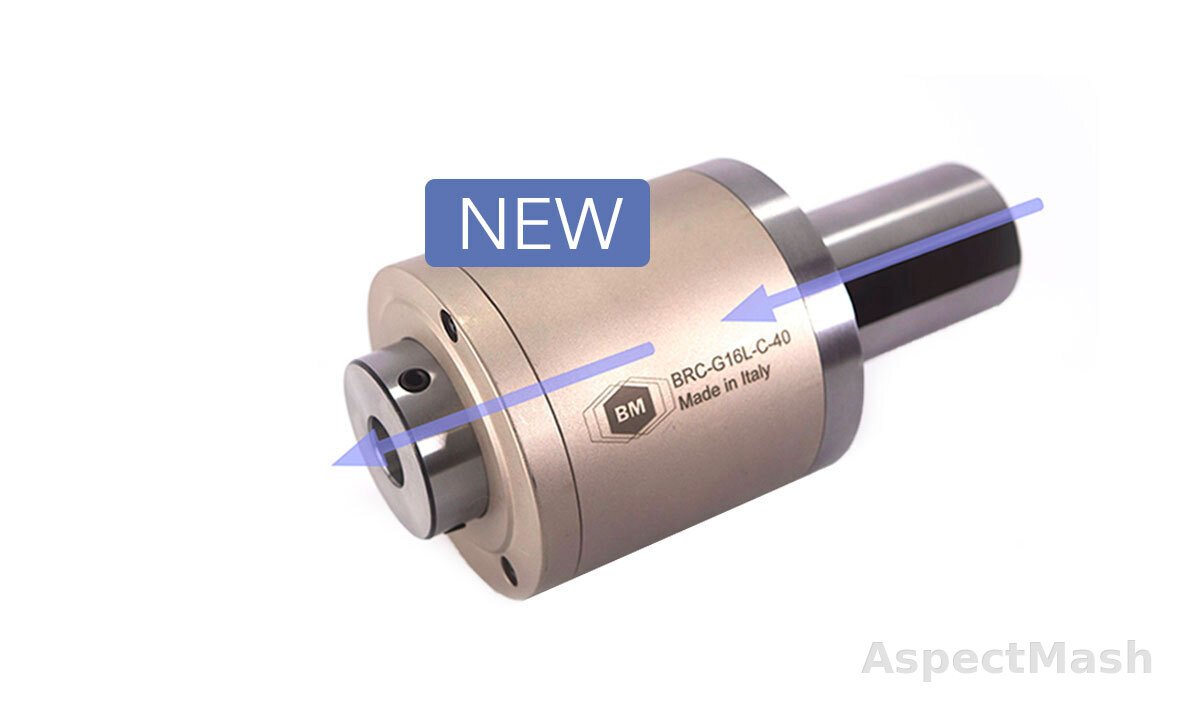

Прошивные головки BRC предназначены для ротационного формирования профилей с подачей охлаждающей жидкости к режущей части. Для внутренней подачи используют соответствующее исполнение головки и прошивку с каналами охлаждения. Такая система помогает отводить тепло и стружку из зоны обработки. В таблице представлены модели BRC-G8M, BRC-G8, BRC-G8HP, BRC-G12B, BRC-G12, BRC-G16M и BRC-G16L. Для каждой модели приведены размеры хвостовика прошивки, допустимые профили, габариты и ориентировочная масса. Важно различать присоединения: по каталогу производителя для цилиндрического хвостовика применяется внутренняя подача с охлаждаемой прошивкой; исполнение VDI использует наружную подачу и стандартную прошивку. Не все варианты головки автоматически обеспечивают внутреннее охлаждение. Глубину и режим обработки подбирают по конкретной прошивке и детали.

Назначение и применение

Ротационное формирование профилей с совместимой прошивкой.

Комплектация

Комплектацию уточняют по выбранной модели.

Модели и размеры

Схема и сокращённая таблица для каждой группы. Полный список раскрывается по кнопке.

Поиск модели или размера

Модели головок 7 моделей

Исполнение	d, мм	H	K	масса
для VDI применяется стандартная прошивка, внутренняя подача не заявляется.	8	47.5 мм	Ø29.5 мм	338 г. Глубина — по таблице выбранной прошивки
для VDI применяется стандартная прошивка, внутренняя подача не заявляется.	8	55 мм	Ø37 мм	525 г. Глубина — по таблице выбранной прошивки
для VDI применяется стандартная прошивка, внутренняя подача не заявляется.	8	55 мм	Ø37 мм	535 г. Глубина — по таблице выбранной прошивки
для VDI применяется стандартная прошивка, внутренняя подача не заявляется.	12	66.5 мм	Ø47 мм	851 г. Глубина — по таблице выбранной прошивки
для VDI применяется стандартная прошивка, внутренняя подача не заявляется.	12	81.5 мм	Ø58 мм	1653 г. Глубина — по таблице выбранной прошивки
для VDI применяется стандартная прошивка, внутренняя подача не заявляется.	16	91 мм	Ø68 мм	1830 г. Глубина — по таблице выбранной прошивки
для VDI применяется стандартная прошивка, внутренняя подача не заявляется.	16	99 мм	Ø79 мм	3500 г. Глубина — по таблице выбранной прошивки

Нужна помощь с выбором? Наши специалисты помогут подобрать оптимальную модель под ваши задачи.

Классификация

Тип прошивного инструмента: Прошивные головки с охлаждением

Вопросы и ответы

Как выбрать модель?

Сопоставьте профиль, размер, совместимую головку и рабочую глубину. Пришлите чертёж детали для подбора.

Документация

Каталоги
