Верстати для заточування кінцевих фрез

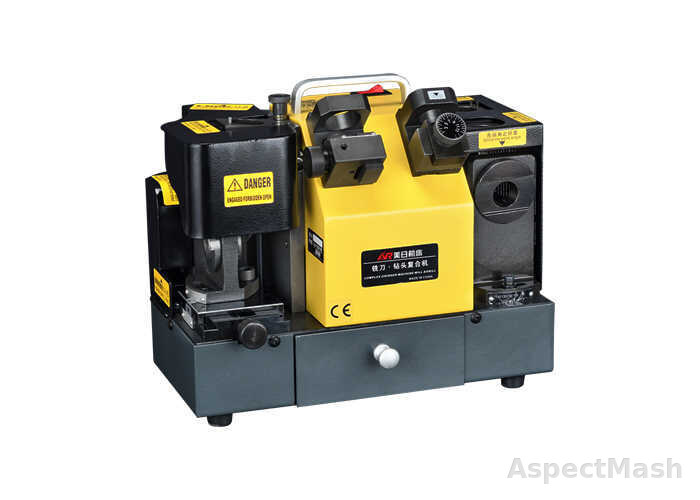

Комбіновані верстати для заточування фрез і свердел MR-F4 / MR-F6

Комбіноване заточування кінцевих фрез і спіральних свердел Два виконання з діапазонами Ø3–32 мм

Виконань: 2
Бренд: MRCM

Опис

Обладнання забезпечує комбіноване заточування кінцевих фрез і спіральних свердел. Ключові параметри: два виконання з діапазонами Ø3–32 мм. У картці об’єднані моделі MR-F4 / MR-F6; значення для кожної моделі наведені в окремих стовпцях таблиці. Перед замовленням погодьте тип і діаметр фрези, кількість зубів, матеріал та потрібні операції заточування.

Призначення та застосування

Заточування та відновлення геометрії кінцевих фрез на інструментальних, ремонтних і виробничих дільницях.

Комплектація

Верстат, комплект цанг/тримачів і шліфувальні круги — за специфікацією виробника. Точна комплектація й опції підтверджуються перед замовленням.

Переваги

MR-F4 / MR-F6: діапазон заточування MR-F4: 4–14 мм; MR-F6: 12–30 мм; Швидке переналагодження за діаметром; SDC для твердого сплаву, CBN для HSS залежно від виконання

Технічні характеристики

Основні параметри

Тип фрези, що заточується	MR-F4 кінцеві фрези і спіральні свердла MR-F6 кінцеві фрези і спіральні свердла
Діаметр фрези, що заточується, мм	MR-F4 4–14 MR-F6 12–30
Кількість зубів / канавок	MR-F4 2; 3; 4 MR-F6 2; 3; 4; 5 (опція)
Діаметр інструменту, що заточується, мм	MR-F4 3–14 MR-F6 13–30 (до 32)

Заточка

Операції заточування	MR-F4 заточування кінцевих фрез і спіральних свердел MR-F6 заточування кінцевих фрез і спіральних свердел
Матеріал інструменту, що заточується	MR-F4 твердий сплав; HSS MR-F6 твердий сплав; HSS
Шліфувальний круг	MR-F4 SDC + CBN MR-F6 CBN; SDC (опція)
Кут заточування свердла, °	MR-F4 90–135 MR-F6 90–135
Кут заточування / регулювання, °	MR-F4 0–5 MR-F6 0–5

Электрика

Потужність двигуна, к.с.	MR-F4 0.22 MR-F6 0.34
Напруга живлення, В	MR-F4 220 MR-F6 220

Шпиндель

Частота обертання, об/хв	MR-F4 4400 MR-F6 4400

Габарити та маса

Габаритні розміри, мм	MR-F4 350×230×300 MR-F6 350×250×300
Маса нетто, кг	MR-F4 20 MR-F6 48

Питання та відповіді

Що вказати для підбору? Тип і діаметр фрези, кількість зубів, матеріал та операції заточування.
