Токарні патрони для верстатів з ЧПК

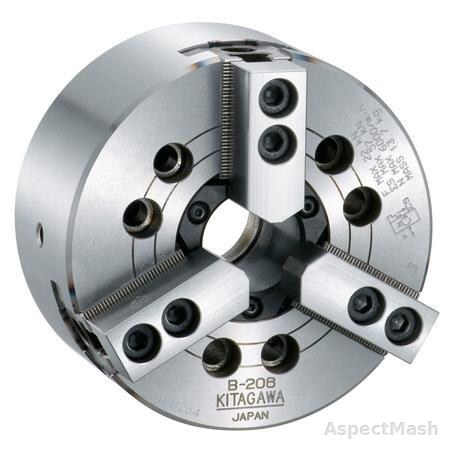

Гідравлічний 3-кулачковий патрон B-200 (серія)

ТМ — Наскрізний отвір для пруткової заготовки

Виконань: 14
Бренд: Kitagawa

Опис

Гідравлічні 3-кулачкові патрони B-200/B-200A. Призначення: Високошвидкісний автоматичний затиск прутка великого діаметра й деталей на верстатах з ЧПК. Моделі та виконання: B-204 / B-205 / B-206 / B-208 / B-210 / B-212 / B-215; B-206A5 / B-208A6 / B-210A6/A8 / B-212A6/A8. B-200A збережено як пряме приєднувальне виконання всередині серії; A6/A8 не створюють окремих карток. Точні параметри прив’язані до моделей; комплектацію та приєднання слід підтвердити під час замовлення.

Призначення та застосування

Високошвидкісний автоматичний затиск прутка великого діаметра й деталей на верстатах з ЧПК.

Комплектація

Патрон/аксесуар і штатне оснащення за обраним виконанням; точний склад постачання підтвердити під час замовлення.

Переваги

Підтверджена серія B-204 / B-205 / B-206 / B-208 / B-210 / B-212 / B-215; B-206A5 / B-208A6 / B-210A6/A8 / B-212A6/A8; характеристики за первинним джерелом; варіанти кріплення не дробляться на картки.

Технічні характеристики

Загальні параметри серії

Серія / виконання: B-204 / B-205 / B-206 / B-208 / B-210 / B-212 / B-215; B-206A5 / B-208A6 / B-210A6/A8 / B-212A6/A8
Кількість кулачків, шт: 3
Тип приводу, -: гидравлический
Тип конструкції: проходной; стандартный / прямое крепление
Прохідний отвір: Да

Технічні характеристики

Параметр	B-204	B-205	B-206	B-206A5	B-208	B-208A6	B-210	B-210A6	B-210A8	B-212	B-212A6	B-212A8	B-215
Діаметр прохідного отвору, мм	26	33	45	45	52	52	75	75	75	91	91	91	100
Максимальний діаметр затиску, мм	110	135	169	169	210	210	254	254	254	304	304	304	381
Мінімальний діаметр затиску, мм	7	12	16	16	13	13	31	31	31	34	34	34	50
Хід кулачків за діаметром, мм	5.4	5.4	5.5	5.5	7.4	7.4	8.8	8.8	8.8	10.6	10.6	10.6	10.6
Хід плунжера, мм	10	10	12	12	16	16	19	19	19	23	23	23	23
Максимальне тягове зусилля, кгс	1428	1785	2243	2243	3549	3549	4385	4385	4385	5608	5608	5608	9993
Максимальне статичне зусилля затиску, kN	28.5	36	57	57	86	86	111	111	111	144	144	144	249
Максимальна частота обертання, об/хв	8000	7000	6000	6000	5000	5000	4200	4200	4200	3300	3300	3300	2800
Момент інерції, кг·м²	0.007	0.018	0.058	0.063	0.17	0.178	0.315	0.325	0.323	0.738	0.78	0.765	2.2
Маса з м’якими накладними кулачками, кг	4	6.7	11.9	13.7	22.3	23.6	34.5	41.5	40	55.3	67	64	116
Сумісний циліндр	F0933H	F0933H	S1246	S1246	S1552	S1552	S1875	S1875	S1875	S2091	S2091	S2091	F2511H
Максимальний робочий тиск, кгс/см²	—	—	—	28.6	—	27	—	27.5	27.5	—	27.5	27.5	—
Тип приєднання	—	—	—	A2-5	—	A2-6	—	A2-6	A2-8	—	A2-6	A2-8	—

Питання та відповіді

Як вибрати виконання? Зіставте кількість кулачків, діаметр, тип кріплення, діапазон затиску та потрібне оснащення.

Документація

Гідравлічні 3-кулачкові патрони KITAGAWA B-200/B-200A
