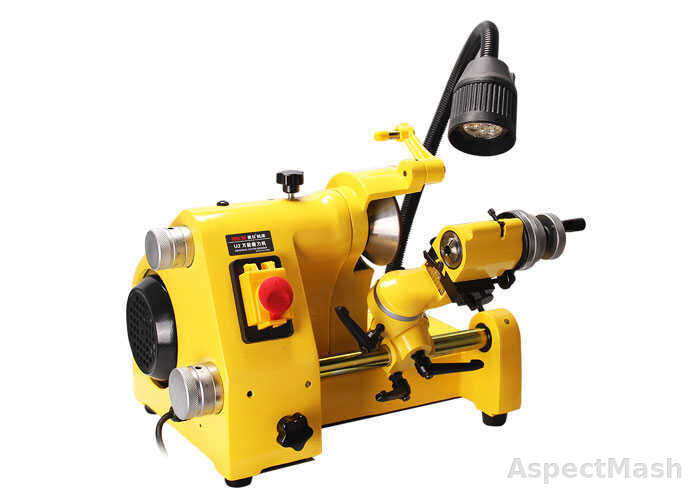

Универсальный инструментально-заточной станок MR-U3

Для гравировального, многолезвийного и шарового режущего инструмента Цанги и диаметр заточки до Ø18 мм; 5200 об/мин

Бренд: MRCM

Описание

Оборудование предназначено для гравировального, многолезвийного и шарового режущего инструмента. Ключевые параметры: цанги и диаметр заточки до Ø18 мм; 5200 об/мин. Основные технические характеристики приведены в таблице. Перед заказом согласуйте перечень инструмента, его размеры и материал, требуемые операции и оснастку.

Назначение и применение

Универсальная заточка фрез, резцов, сверл и другого режущего инструмента.

Комплектация

MR-U3; стандартно 5 цанг Ø4/Ø6/Ø8/Ø10/Ø12, круг, приспособления для сверл, концевых фрез и токарных резцов. Опционные цанги — по перечню производителя.

Преимущества

MR-U3 — модернизированная версия MR-U2 для универсальной заточки режущего инструмента до Ø18 мм. Шпиндель 5200 об/мин, круг 100×50×20 мм, стандартно 5 цанг.

Технические характеристики

Назначение

Типы инструмента	гравировальные резцы; одно- и многолезвийный инструмент; концевые фрезы; сверла; токарные резцы; шаровые концевые фрезы

Зажим

Максимальная цанга, мм	18

Заточка

Максимальный диаметр заточки, мм	18

Углы

Конусный угол, °	0–180
Задний угол, °	0–45
Отрицательный угол, °	0–25

Шпиндель

Частота вращения, об/мин	5200

Шлифовальный круг

Размер круга, мм	100×50×20

Электрика

Мощность двигателя, л.с.	1 / 3
Напряжение питания, В	220 / 380
Частота сети, Гц	50

Комплектация

Стандартные цанги	Ø4; Ø6; Ø8; Ø10; Ø12
Опционные цанги	Ø3; 1/8″; Ø5; Ø9; Ø14; Ø16; Ø18

Габариты и масса

Габаритные размеры, мм	540×420×390
Габариты упаковки, мм	550×450×470
Масса нетто, кг	56

Версия

Отличие от MR-U2	модернизированная версия MR-U2

Вопросы и ответы

Что указать для подбора? Типы инструмента, размеры, материал, требуемые операции и оснастку.
