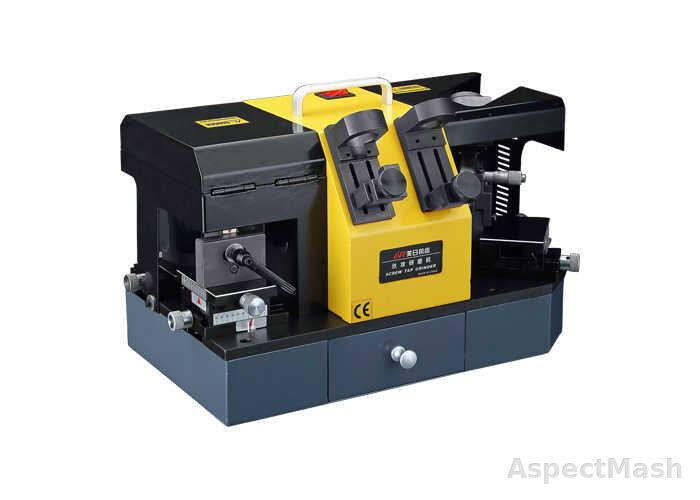

Станок для заточки метчиков MR-Y6B

Для прямых и спиральных метчиков Размер M5–M20; 2–4 канавки

Бренд: MRCM

Описание

Оборудование предназначено для прямых и спиральных метчиков. Ключевые параметры: размер M5–M20; 2–4 канавки. Основные технические характеристики приведены в таблице. Перед заказом согласуйте тип и размер метчика, количество канавок, материал и требуемые операции заточки.

Назначение и применение

Заточка и восстановление режущей части прямых и спиральных метчиков.

Комплектация

Станок; 2 CBN-круга для HSS (для прямых и спиральных метчиков); цанги Ø5/7/8/9/13/14 мм; патроны для 3 и 4 канавок. SD-круги для твердого сплава — опция.

Преимущества

MR-Y6B для заточки прямых и спиральных метчиков M5–M20. Обрабатывает режущую кромку и переднюю поверхность прямых метчиков, а также переднюю режущую поверхность спиральных метчиков.

Технические характеристики

Основные параметры

Размер резьбы метчика (M)	5–20
Тип затачиваемого инструмента	Прямые и спиральные метчики
Количество канавок	2; 3; 4

Заточка

Операции заточки	Прямые метчики: режущая кромка и передняя поверхность; спиральные: передняя режущая поверхность
Угол заточки метчика, °	5–30

Шлифовальный круг

Материал затачиваемого инструмента	HSS; твердый сплав
Шлифовальный круг	2×CBN стандартно; SD опция

Электрика

Мощность двигателя, л.с.	0.22
Напряжение питания, В	220

Шпиндель

Частота вращения, об/мин	4400

Габариты и масса

Габариты / размеры, см	48×30×33
Масса нетто, кг	22
Масса брутто, кг	26

Комплектация

Комплект цанг	Ø5; Ø7; Ø8; Ø9; Ø13; Ø14
Цанговые патроны	Для 3- и 4-канавочных метчиков

Вопросы и ответы

Что указать для подбора? Тип и размер метчика, количество канавок, материал и операции заточки.
