Токарные патроны для станков с ЧПУ

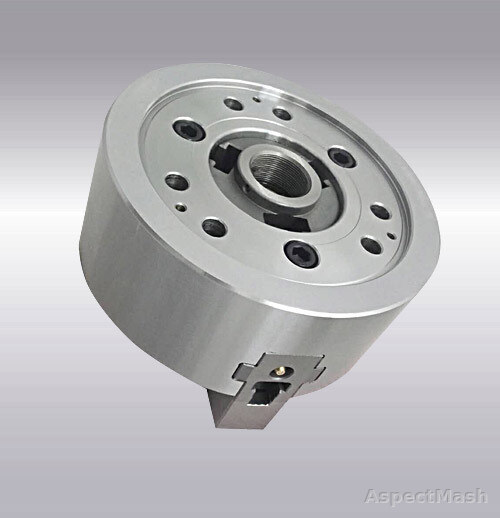

Силовые 3-кулачковые непроходные патроны KY (серия)

Предназначены для коротких и дисковых деталей Наружный диаметр серии: 110–304 мм

Исполнений: 11

Описание

Гидравлические 3-кулачковые непроходные патроны KY. Назначение: Автоматический зажим деталей в непроходном патроне закрытого типа на станках с ЧПУ. Модели и исполнения: KY04-3 / KY05-3 / KY06-3 A4/A5 / KY08-3 A5/A6 / KY10-3 A6/A8 / KY12-3 A6/A8. Источник подтверждает размерные исполнения KY; силовые параметры не переносились из похожих серий KT. Точные параметры привязаны к моделям; комплектацию и присоединение подтвердить при заказе.

Назначение и применение

Автоматический зажим деталей в непроходном патроне закрытого типа на станках с ЧПУ.

Комплектация

Патрон/аксессуар и штатная оснастка по выбранному исполнению; точный состав поставки подтвердить перед заказом.

Преимущества

Подтверждённая серия KY04-3 / KY05-3 / KY06-3 A4/A5 / KY08-3 A5/A6 / KY10-3 A6/A8 / KY12-3 A6/A8; характеристики по первичному источнику; варианты крепления не дробятся на карточки.

Технические характеристики

Идентификация

Серия / исполнения	KY04-3 / KY05-3 / KY06-3 A4/A5 / KY08-3 A5/A6 / KY10-3 A6/A8 / KY12-3 A6/A8

Технические характеристики

Количество кулачков, шт	3
Тип привода	гидравлический
Тип конструкции	непроходной / solid
Проходное отверстие	Нет
Наружный диаметр патрона, мм	KY04-3 110 KY05-3 135 KY06-3 A4 165 KY06-3 A5 165 KY08-3 A5 210 KY08-3 A6 210 KY10-3 A6 254 KY10-3 A8 254 KY12-3 A6 304 KY12-3 A8 304
Тип присоединения	KY04-3 plain back KY05-3 plain back KY06-3 A4 A2-4 KY06-3 A5 A2-5 KY08-3 A5 A2-5 KY08-3 A6 A2-6 KY10-3 A6 A2-6 KY10-3 A8 A2-8 KY12-3 A6 A2-6 KY12-3 A8 A2-8

Вопросы и ответы

Как выбрать исполнение? Сопоставьте число кулачков, диаметр, тип крепления, диапазон зажима и требуемую оснастку.
