Токарные патроны для станков с ЧПУ

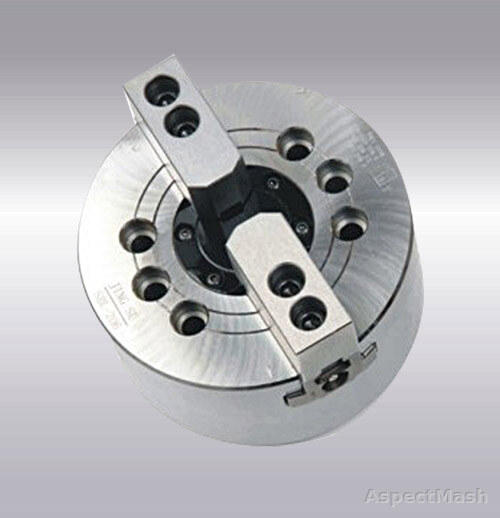

Гидравлический 2-кулачковый проходной патрон серии KT

Проходная полая конструкция с гидроприводом Закалённые и прецизионно шлифованные поверхности

Исполнений: 9

Описание

Гидравлические 2-кулачковые проходные патроны KT. Назначение: Автоматический зажим квадратных, прямоугольных и фасонных деталей на станках с ЧПУ. Модели и исполнения: KT04-2 / KT05-2 A4 / KT06-2 A5 / KT08-2 A5/A6 / KT10-2 A6/A8 / KT12-2 A8. Исполнения A4/A5/A6/A8 хранятся как варианты присоединения внутри серии. Точные параметры привязаны к моделям; комплектацию и присоединение подтвердить при заказе.

Назначение и применение

Автоматический зажим квадратных, прямоугольных и фасонных деталей на станках с ЧПУ.

Комплектация

Патрон/аксессуар и штатная оснастка по выбранному исполнению; точный состав поставки подтвердить перед заказом.

Преимущества

Подтверждённая серия KT04-2 / KT05-2 A4 / KT06-2 A5 / KT08-2 A5/A6 / KT10-2 A6/A8 / KT12-2 A8; характеристики по первичному источнику; варианты крепления не дробятся на карточки.

Технические характеристики

Идентификация

Серия / исполнения	KT04-2 / KT05-2 A4 / KT06-2 A5 / KT08-2 A5/A6 / KT10-2 A6/A8 / KT12-2 A8

Технические характеристики

Количество кулачков, шт	2
Тип привода	гидравлический
Тип конструкции	проходной
Проходное отверстие	Да
Ход клина, мм	KT04-2 10 KT05-2 A4 10 KT06-2 A5 12 KT08-2 A5 16 KT08-2 A6 16 KT10-2 A6 19 KT10-2 A8 19 KT12-2 A8 23
Ход кулачков по диаметру, мм	KT04-2 5.4 KT05-2 A4 5.4 KT06-2 A5 5.5 KT08-2 A5 7.4 KT08-2 A6 7.4 KT10-2 A6 8.8 KT10-2 A8 8.8 KT12-2 A8 10.6
Наружный диаметр патрона, мм	KT04-2 110 KT05-2 A4 135 KT06-2 A5 168 KT08-2 A5 210 KT08-2 A6 210 KT10-2 A6 254 KT10-2 A8 254 KT12-2 A8 304
Минимальный диаметр зажима, мм	KT04-2 7 KT05-2 A4 12 KT06-2 A5 15 KT08-2 A5 13 KT08-2 A6 13 KT10-2 A6 31 KT10-2 A8 31 KT12-2 A8 34
Допустимое усилие гидроцилиндра, kN (kgf)	KT04-2 9.2(940) KT05-2 A4 11.7(1190) KT06-2 A5 14.4(1470) KT08-2 A5 23.1(2360) KT08-2 A6 23.1(2360) KT10-2 A6 28.4(2900) KT10-2 A8 28.4(2900) KT12-2 A8 36.7(3740)
Максимальное усилие зажима, кгс	KT04-2 1930 KT05-2 A4 2440 KT06-2 A5 3870 KT08-2 A5 5840 KT08-2 A6 5840 KT10-2 A6 7540 KT10-2 A8 7540 KT12-2 A8 9780
Максимальное усилие зажима (кН, данные производителя), кН	KT04-2 18.9 KT05-2 A4 23.9 KT06-2 A5 37.9 KT08-2 A5 57.2 KT08-2 A6 57.2 KT10-2 A6 73.9 KT10-2 A8 73.9 KT12-2 A8 95.8
Максимальная частота вращения, об/мин	KT04-2 8000 KT05-2 A4 7000 KT06-2 A5 6000 KT08-2 A5 5000 KT08-2 A6 5000 KT10-2 A6 4200 KT10-2 A8 4200 KT12-2 A8 3300
Момент инерции, кг·м²	KT04-2 0.01 KT05-2 A4 0.02 KT06-2 A5 0.06 KT08-2 A5 0.17 KT08-2 A6 0.17 KT10-2 A6 0.31 KT10-2 A8 0.31 KT12-2 A8 0.70
Масса, кг	KT04-2 3.8 KT05-2 A4 6.5 7.3 KT06-2 A5 11.5 13.3 KT08-2 A5 21.3 24.2 KT08-2 A6 21.3 22.4 KT10-2 A6 33.5 40.5 KT10-2 A8 33.5 39 KT12-2 A8 59.7 62.7
Совместимый цилиндр	KT04-2 KH428YT KT05-2 A4 KH536YT KT06-2 A5 KH646YT KT08-2 A5 KH852YT KT08-2 A6 KH852YT KT10-2 A6 KH1075YT KT10-2 A8 KH1075YT KT12-2 A8 KH1291YT
Максимальное рабочее давление, кгс/см²	KT04-2 16 KT05-2 A4 20 KT06-2 A5 19 KT08-2 A5 19 KT08-2 A6 19 KT10-2 A6 18 KT10-2 A8 18 KT12-2 A8 18
Максимальное рабочее давление (МПа, данные производителя), МПа	KT04-2 1.6 KT05-2 A4 2.0 KT06-2 A5 1.9 KT08-2 A5 1.9 KT08-2 A6 1.9 KT10-2 A6 1.8 KT10-2 A8 1.8 KT12-2 A8 1.8
Диаметр проходного отверстия, мм	KT04-2 26 KT05-2 A4 33 KT06-2 A5 45 KT08-2 A5 52 KT08-2 A6 52 KT10-2 A6 75 KT10-2 A8 75 KT12-2 A8 91

Вопросы и ответы

Как выбрать исполнение? Сопоставьте число кулачков, диаметр, тип крепления, диапазон зажима и требуемую оснастку.
