Станочные механические силовые тиски NPL (встроенные)

Три рабочих диапазона зажима Для универсальных и ЧПУ-фрезерных центров

Исполнений: 4

Описание

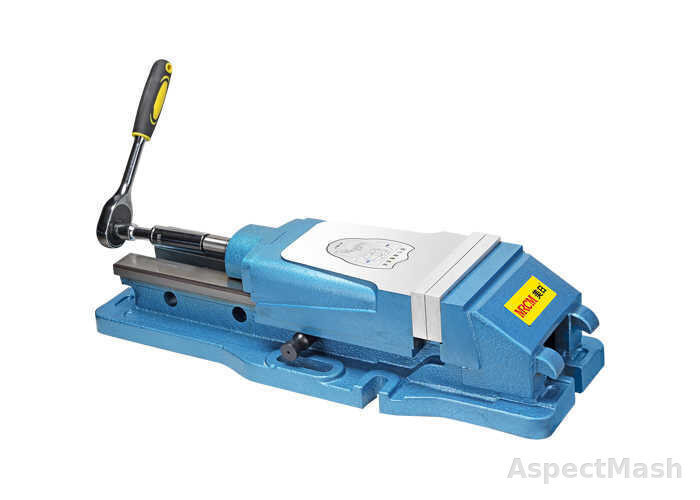

NPL — встроенные силовые тиски с механической системой усиления, не требующей заправки гидравлическим маслом. Небольшое усилие на рукоятке преобразуется в высокий зажим. Корпус FCD60, направляющие термообработаны до HRC45+ и точно шлифованы. Конструкция предусматривает три диапазона перестановки губки. NPL-100B: 0–57 / 55–114 / 112–170 мм, масса 16 кг. NPL-130B: 0–75 / 70–147 / 145–222 мм, масса 36 кг. NPL-160B: 0–102 / 97–202 / 197–302 мм, масса 54 кг.

Назначение и применение

Фрезерование на CNC и универсальных станках; механический усиленный зажим без масла.

Комплектация

Точную модель и комплектацию подтвердить при заказе.

Преимущества

Встроенные механические силовые тиски NPL без гидравлического масла. Трехпозиционная перестановка диапазона зажима, корпус FCD60, направляющие HRC45+, раскрытие до 302 мм.

Технические характеристики

Идентификация

Серия / исполнения	NPL-100B / NPL-130B / NPL-160B

Общие

Тип привода	механические силовые, встроенный усилитель

Конструкция

Гидравлическое масло	не требуется

Материал

Материал корпуса	FCD60
Твердость направляющих	HRC45+

Модель NPL-100B

Размер A, мм	430
Размер B, мм	160
Размер C, мм	106
Размер D, мм	525
Диапазон O1, мм	0–57
Диапазон O2, мм	55–114
Диапазон O3, мм	112–170
Масса, кг	16

Модель NPL-130B

Размер A, мм	540
Размер B, мм	185
Размер C, мм	140
Размер D, мм	670
Диапазон O1, мм	0–75
Диапазон O2, мм	70–147
Диапазон O3, мм	145–222
Масса, кг	36

Модель NPL-160B

Размер A, мм	620
Размер B, мм	248
Размер C, мм	154
Размер D, мм	800
Диапазон O1, мм	0–102
Диапазон O2, мм	97–202
Диапазон O3, мм	197–302
Масса, кг	54
