Станочные тиски

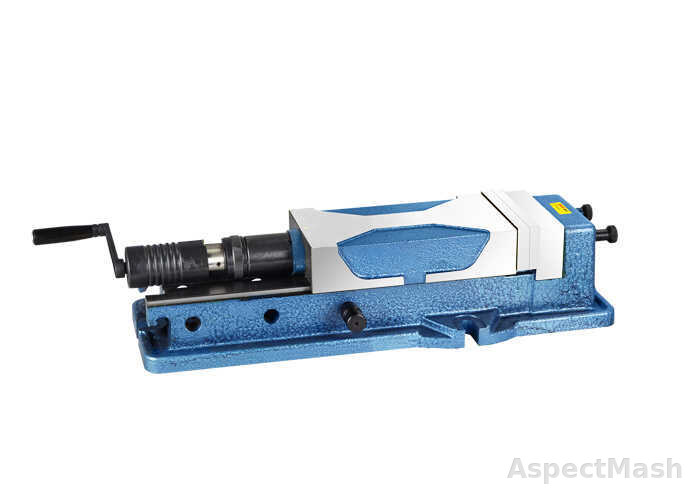

Гидравлические тиски с полусферическим механизмом WHV

Корпус из чугуна FCD60 Направляющие закалены до HRC45+

Описание

WHV — высокоточные гидравлические станочные тиски с внешним гидроусилителем для фрезерных станков и вертикальных обрабатывающих центров. Допускается одиночная и групповая установка. Полусферический угловой механизм создает направленное вниз усилие и уменьшает подъем губки и наклон детали. Корпус FCD60, направляющие закалены до HRC45+ и прецизионно шлифованы. Для WHV-160A таблица указывает три диапазона перестановки: 0–110, 100–210 и 200–310 мм; предельное усилие 52 кН (5096 кгс), массу 55/58 кг и упаковку 730×260×190 мм. Возможно исполнение с поворотным основанием.

Назначение и применение

Тяжелое и точное фрезерование; одиночная или групповая установка.

Комплектация

Точную модель и комплектацию подтвердить при заказе.

Преимущества

Прецизионные гидравлические тиски WHV с внешним гидроусилителем. Угловой полусферический механизм уменьшает подъем губки; корпус FCD60, направляющие HRC45+. Усилие WHV-160A — 52 кН.

Технические характеристики

Идентификация

Серия / исполнения	WHV-160A

Общие

Тип привода	гидравлические, внешний усилитель

Материал

Материал корпуса	FCD60
Твердость направляющих	HRC45+

Точность

Точность по промоматериалу, мм	0.005

Зажим

Диапазоны перестановки, мм	0–110; 100–210; 200–310
Предельное усилие зажима, кН	52
Эквивалент усилия по таблице, кгс	5096

Габариты и масса

Масса нетто / брутто, кг	55 / 58
Габариты упаковки, мм	730×260×190

Опции

Поворотное основание	опция

Вопросы и ответы

Технические параметры и исполнение уточняются по выбранной модели.

Документация

Каталоги
