Приводная револьверная головка плоской конструкции серии Y-axis

Револьверные головки для станков с ЧПУ

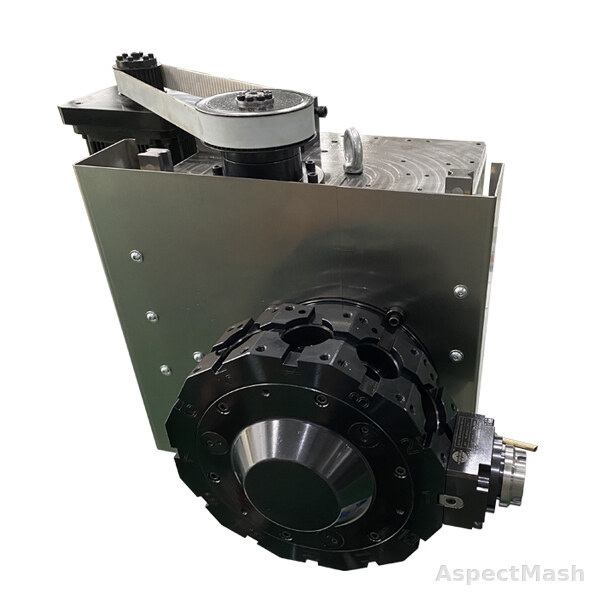

Приводная револьверная головка плоской конструкции серии Y-axis

Державки BMT40 или BMT45 До 12 инструментальных гнёзд (по исполнению)

Исполнений: 5

Описание

Револьверные головки серии Y-axis предназначены для автоматической смены инструмента на токарных станках с ЧПУ. Конструкция предусматривает перемещение по оси Y от сервомотора через шарико-винтовую передачу и приводной инструмент. Конкретное исполнение выбирают по модели станка, числу инструментальных позиций, нагрузке, интерфейсу и присоединительным размерам.

Назначение и применение

Автоматическая смена инструмента и выполнение токарных операций на станках с ЧПУ.

Комплектация

Револьверная головка; инструментальный диск, привод, держатели, кабели и принадлежности — по согласованной комплектации.

Преимущества

Автоматическая смена инструмента; несколько модельных исполнений; параметры и размеры по источникам К.3

Технические характеристики

Идентификация

Серия / исполнения	SHDY12, SHDY16, Y12-240, Y16-290

Основные параметры

Количество инструментальных позиций	SHDY12 12 SHDY16 12 Y12-240 12 Y16-290 12
Тангенциальный момент, кН·м	SHDY12 0.75 SHDY16 1.7 Y12-240 0.75 Y16-290 1.7
Дополнительное время шага без разгона и торможения, с	SHDY12 0.06 SHDY16 0.07 Y12-240 0.06 Y16-290 0.07
Время разблокировки/фиксации головки, с	SHDY12 0.11 SHDY16 0.12 Y12-240 0.11 Y16-290 0.12
Максимальный момент дисбаланса, Н·м	SHDY12 16 SHDY16 32 Y12-240 16 Y16-290 32
Передаточное отношение механизма поворота	SHDY12 30 SHDY16 36 Y12-240 30 Y16-290 36
Рабочее давление гидросистемы, МПа	SHDY12 5 SHDY16 5 Y12-240 5 Y16-290 5
Рабочее давление СОЖ, МПа	SHDY12 2.5 SHDY16 2.5 Y12-240 2.5 Y16-290 2.5
Передаточное отношение привода инструмента	SHDY12 1:1 SHDY16 1:1 Y12-240 1:1 Y16-290 1:1
Тип державки	SHDY12 BMT40 SHDY16 BMT45
Допустимая частота вращения муфты привода инструмента, об/мин	SHDY12 6000 SHDY16 6000 Y12-240 6000 Y16-290 6000
Передаточное отношение оси Y	SHDY12 2 SHDY16 2 Y12-240 2 Y16-290 2
Ход по оси Y, мм	SHDY12 ±30 SHDY16 ±50 Y12-240 ±30 Y16-290 ±50
Масса, кг	SHDY12 150 SHDY16 300 Y12-240 150 Y16-290 250
Тип держателя	Y12-240 BMT40 Y16-290 BMT45

Точность и скорость

Точность индексирования, угл. с	SHDY12 ±4" SHDY16 ±4" Y12-240 ±4" Y16-290 ±4"
Точность повторного позиционирования (угловая), угл. с	SHDY12 ±2" SHDY16 ±2" Y12-240 ±1.6" Y16-290 ±1.6"
Время поворота, с	SHDY12 0.1 SHDY16 0.12 Y12-240 0.1 Y16-290 0.12
Скорость подачи по оси Y, м/мин	SHDY12 10 SHDY16 10 Y12-240 10 Y16-290 10
Точность позиционирования, мм	SHDY12 0.01 SHDY16 0.01 Y12-240 0.01 Y16-290 0.01

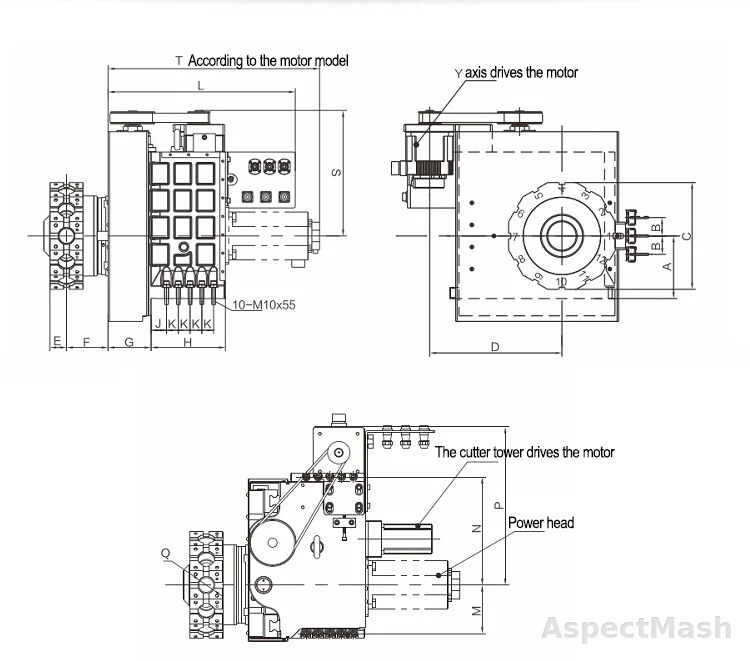

Присоединительные размеры

Размер A, мм	SHDY12 125 SHDY16 170 Y12-240 205 Y16-290 247
Размер B, мм	SHDY12 30 SHDY16 50 Y12-240 133 Y16-290 289
Размер C, мм	SHDY12 240 SHDY16 290 Y12-240 98 Y16-290 113
Размер D, мм	SHDY12 290 SHDY16 360 Y12-240 277 Y16-290 319
Размер E, мм	SHDY12 37.5 SHDY16 45 Y12-240 75 Y16-290 90
Размер F, мм	SHDY12 97 SHDY16 113 Y12-240 173.5 Y16-290 227.5
Размер G, мм	SHDY12 8 SHDY16 117 Y12-240 298 Y16-290 445
Размер H, мм	SHDY12 170 SHDY16 202 Y12-240 125 Y16-290 170
Размер J, мм	SHDY12 106 SHDY16 42
Размер K, мм	SHDY12 35 SHDY16 32 Y12-240 4–35 Y16-290 4–32
Размер L, мм	SHDY12 450 SHDY16 510 Y12-240 325 Y16-290 462
Размер M, мм	SHDY12 111 SHDY16 132 Y12-240 / Y16-290 47
Размер N, мм	SHDY12 234 SHDY16 293 Y12-240 25 Y16-290 25
Размер P, мм	SHDY12 351 SHDY16 430 Y12-240 376 Y16-290 435
Размер Q, мм	SHDY12 φ40 SHDY16 φ45
Размер S, мм	SHDY12 270 SHDY16 350 Y12-240 268 Y16-290 349.5
Размер BMT	Y12-240 40 Y16-290 45
Размер O, мм	Y12-240 240 Y16-290 290
Размер R, мм	Y12-240 45 Y16-290 42.5
Размер U, мм	Y12-240 10–12 Y16-290 10–12
Размер V1, мм	Y12-240 111 Y16-290 132
Размер V2, мм	Y12-240 234 Y16-290 293
Размер W, мм	Y12-240 370 Y16-290 449

Вопросы и ответы

Вопрос: какие модели входят в серию Y-axis? Ответ: SHDY12, SHDY16, Y12-240, Y16-290.

Вопрос: как выбрать исполнение? Ответ: по числу позиций, нагрузке, интерфейсу и присоединительным размерам.
