Электрическая револьверная головка с сервоприводом, серия XWD

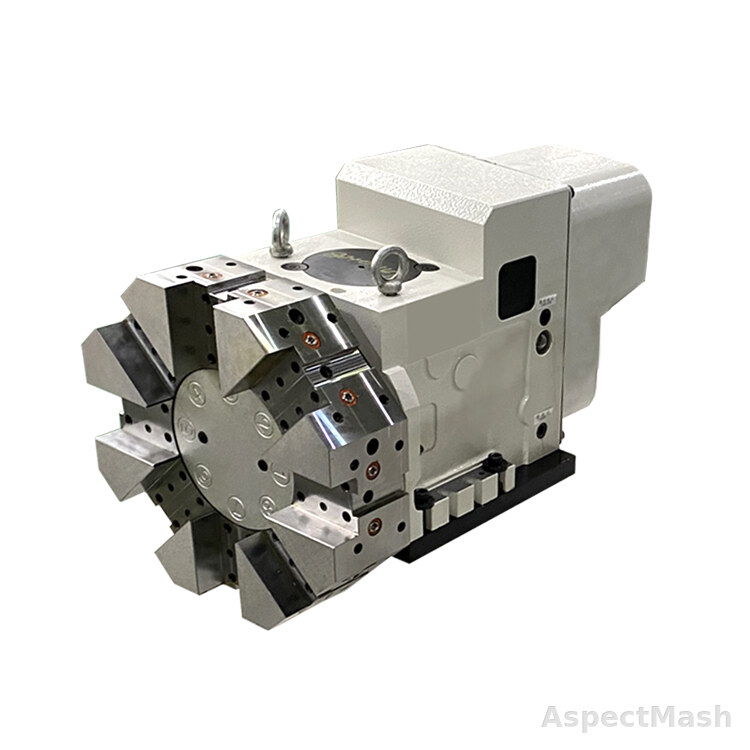

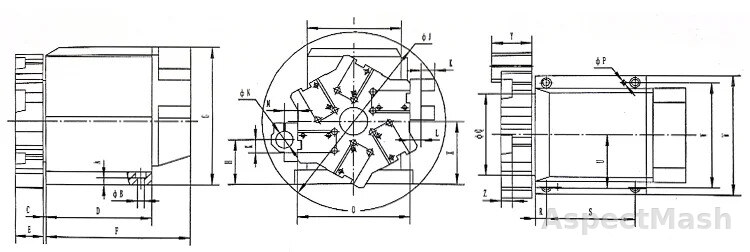

Электрическая револьверная головка XWD Габаритный чертёж XWD
Револьверные головки для станков с ЧПУ

Электрическая револьверная головка с сервоприводом, серия XWD

Повторяемость положения

  • Исполнений: 3
Viber WhatsApp

Описание

Револьверные головки серии XWD предназначены для автоматической смены инструмента на токарных станках с ЧПУ. Конструкция предусматривает электрический привод, автоматическое индексирование и механическая фиксация инструментального диска. Конкретное исполнение выбирают по модели станка, числу инструментальных позиций, нагрузке, интерфейсу и присоединительным размерам.

Назначение и применение

Автоматическая смена инструмента и выполнение токарных операций на станках с ЧПУ.

Комплектация

Револьверная головка; инструментальный диск, привод, держатели, кабели и принадлежности — по согласованной комплектации.

Преимущества

Автоматическая смена инструмента; несколько модельных исполнений; параметры и размеры по источникам К.3

Технические характеристики

Присоединительные размеры

Размер H, мм
  • XWD120-6 85
  • XWD130-6 136
Размер B, мм
  • XWD120-6 13
  • XWD130-6 13
Размер C, мм
  • XWD120-6 6
  • XWD130-6 30
Размер D, мм
  • XWD120-6 188
  • XWD130-6 192
Размер E, мм
  • XWD120-6 55
  • XWD130-6 70
Размер F, мм
  • XWD120-6 270
  • XWD130-6 262
Размер G, мм
  • XWD120-6 260
  • XWD130-6 278
Размер I, мм
  • XWD120-6 176
  • XWD130-6 210
Размер J, мм
  • XWD120-6 332
  • XWD130-6 383
Размер K, мм
  • XWD120-6 20
  • XWD130-6 32
Размер L, мм
  • XWD120-6 17
  • XWD130-6 21
Размер M, мм
  • XWD120-6 25
  • XWD130-6 25
Размер A, мм18
Размер N, мм
  • XWD120-6 32
  • XWD130-6 32
Размер O, мм
  • XWD120-6 210
  • XWD130-6 264
Размер P, мм
  • XWD120-6 8
  • XWD130-6 8
Размер Q, мм
  • XWD120-6 155
  • XWD130-6 238
Размер R, мм
  • XWD120-6 20
  • XWD130-6 14
Размер S, мм
  • XWD120-6 140
  • XWD130-6 164
Размер U, мм
  • XWD120-6 100
  • XWD130-6 105
Размер V, мм
  • XWD120-6 196
  • XWD130-6 234
Размер W, мм
  • XWD120-6 222
  • XWD130-6 260
Размер X, мм
  • XWD120-6 120
  • XWD130-6 130
Размер Y, мм
  • XWD120-6 73
  • XWD130-6 73
Размер Z, мм
  • XWD120-6 20
  • XWD130-6 32

Идентификация

Серия / исполненияXWD120-6, XWD130-6

Вопросы и ответы

Вопрос: какие модели входят в серию XWD? Ответ: XWD120-6, XWD130-6.

Вопрос: как выбрать исполнение? Ответ: по числу позиций, нагрузке, интерфейсу и присоединительным размерам.
