Револьверная головка сервоприводная ST серии

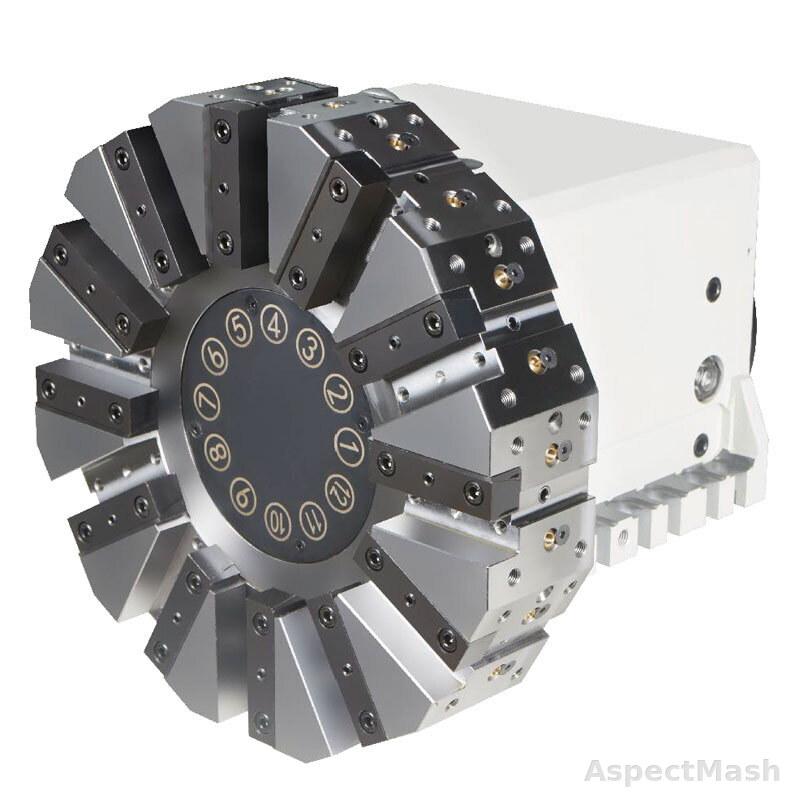

Сервоприводная револьверная головка ST Габаритный чертёж ST
Револьверные головки для станков с ЧПУ

Револьверная головка сервоприводная ST серии

Высота центров: ST80 — 80 мм; ST100 — 100 мм Число инструментов: ST80 и ST100 — 8 и 12

  • Исполнений: 3
Viber WhatsApp

Описание

Револьверные головки серии ST предназначены для автоматической смены инструмента на токарных станках с ЧПУ. Конструкция предусматривает двунаправленное сервоприводное индексирование по кратчайшему пути и точная фиксация. Конкретное исполнение выбирают по модели станка, числу инструментальных позиций, нагрузке, интерфейсу и присоединительным размерам.

Назначение и применение

Автоматическая смена инструмента и выполнение токарных операций на станках с ЧПУ.

Комплектация

Револьверная головка; инструментальный диск, привод, держатели, кабели и принадлежности — по согласованной комплектации.

Преимущества

Автоматическая смена инструмента; несколько модельных исполнений; параметры и размеры по источникам К.3

Технические характеристики

Присоединительные размеры

Размер H, мм
  • ST80 80
  • ST100 100
Размер A, мм
  • ST80 225
  • ST100 232
Размер B, мм
  • ST80 350
  • ST100 368
Размер C, мм
  • ST80 312
  • ST100 350
Размер D, мм
  • ST80 14
  • ST100 14
Размер F, мм
  • ST80 25
  • ST100 28
Размер G, мм
  • ST80 Φ17
  • ST100 Φ20
Размер J, мм
  • ST80 7.5
  • ST100 9
Размер K, мм
  • ST80 290
  • ST100 320
Размер L, мм
  • ST80 80 / 90
  • ST100 90
Размер M, мм
  • ST80 PT1/4
  • ST100 PT3/8
Размер N, мм
  • ST80 PT1/4
  • ST100 PT3/8
Размер Q, мм
  • ST80 95
  • ST100 110
Размер R, мм
  • ST80 70
  • ST100 60
Размер S, мм
  • ST80 35
  • ST100 40
Размер T, мм
  • ST80 35
  • ST100 30
Размер U, мм
  • ST80 11
  • ST100 13
Размер V, мм
  • ST80 45
  • ST100 45

Идентификация

Серия / исполненияST80, ST100

Основные параметры

Высота центров, мм
  • ST80 80
  • ST100 100
Количество инструментальных позиций
  • ST80 8；12
  • ST100 8；12
Усилие зажима, кгс
  • ST80 2800
  • ST100 3200
Рабочее давление, МПа
  • ST80 3.5±0.5
  • ST100 3.5±0.5
Расход рабочей жидкости, л/мин
  • ST80 22
  • ST100 25
Масса, кг
  • ST80 68
  • ST100 88

Точность и скорость

Точность индексирования, угл. с
  • ST80 ±4″
  • ST100 ±4″
Точность повторного позиционирования (угловая), угл. с
  • ST80 ±1.6 ″
  • ST100 ±1.6 ″

Вопросы и ответы

Вопрос: какие модели входят в серию ST? Ответ: ST80, ST100.

Вопрос: как выбрать исполнение? Ответ: по числу позиций, нагрузке, интерфейсу и присоединительным размерам.
