Револьверная головка с червячным приводом LD6

Вертикальная 6-позиционная револьверная головка LD6

Револьверные головки для станков с ЧПУ

Револьверная головка с червячным приводом LD6

Торцевая зубчатая муфта индексирует диск Фиксация винтом; сигнал от датчика Холла

Исполнений: 4

Описание

Револьверные головки серии LD6 предназначены для автоматической смены инструмента на токарных станках с ЧПУ. Конструкция предусматривает вертикальную компоновку на шесть инструментов, электрический привод и точную фиксацию. Конкретное исполнение выбирают по модели станка, числу инструментальных позиций, нагрузке, интерфейсу и присоединительным размерам.

Назначение и применение

Автоматическая смена инструмента и выполнение токарных операций на станках с ЧПУ.

Комплектация

Револьверная головка; инструментальный диск, привод, держатели, кабели и принадлежности — по согласованной комплектации.

Преимущества

Автоматическая смена инструмента; несколько модельных исполнений; параметры и размеры по источникам К.3

Технические характеристики

Основные параметры

Электрическая мощность двигателя, кВт	LD6-CK6132 0.12 LD6-CK6140 0.12 LD6-CK6163 0.18
Частота вращения двигателя, об/мин	LD6-CK6132 1400 LD6-CK6140 1400 LD6-CK6163 980
Усилие фиксации, кН	LD6-CK6132 12 LD6-CK6140 14 LD6-CK6163 24
Время смены и фиксации инструмента, с	LD6-CK6132 2 LD6-CK6140 2 LD6-CK6163 3.8

Идентификация

Серия / исполнения	LD6-CK6132, LD6-CK6140, LD6-CK6163
Тип конструкции	Вертикальная

Точность и скорость

Точность повторного позиционирования (угловая), угл. с	LD6-CK6132 ±2 LD6-CK6140 ±2 LD6-CK6163 ±2

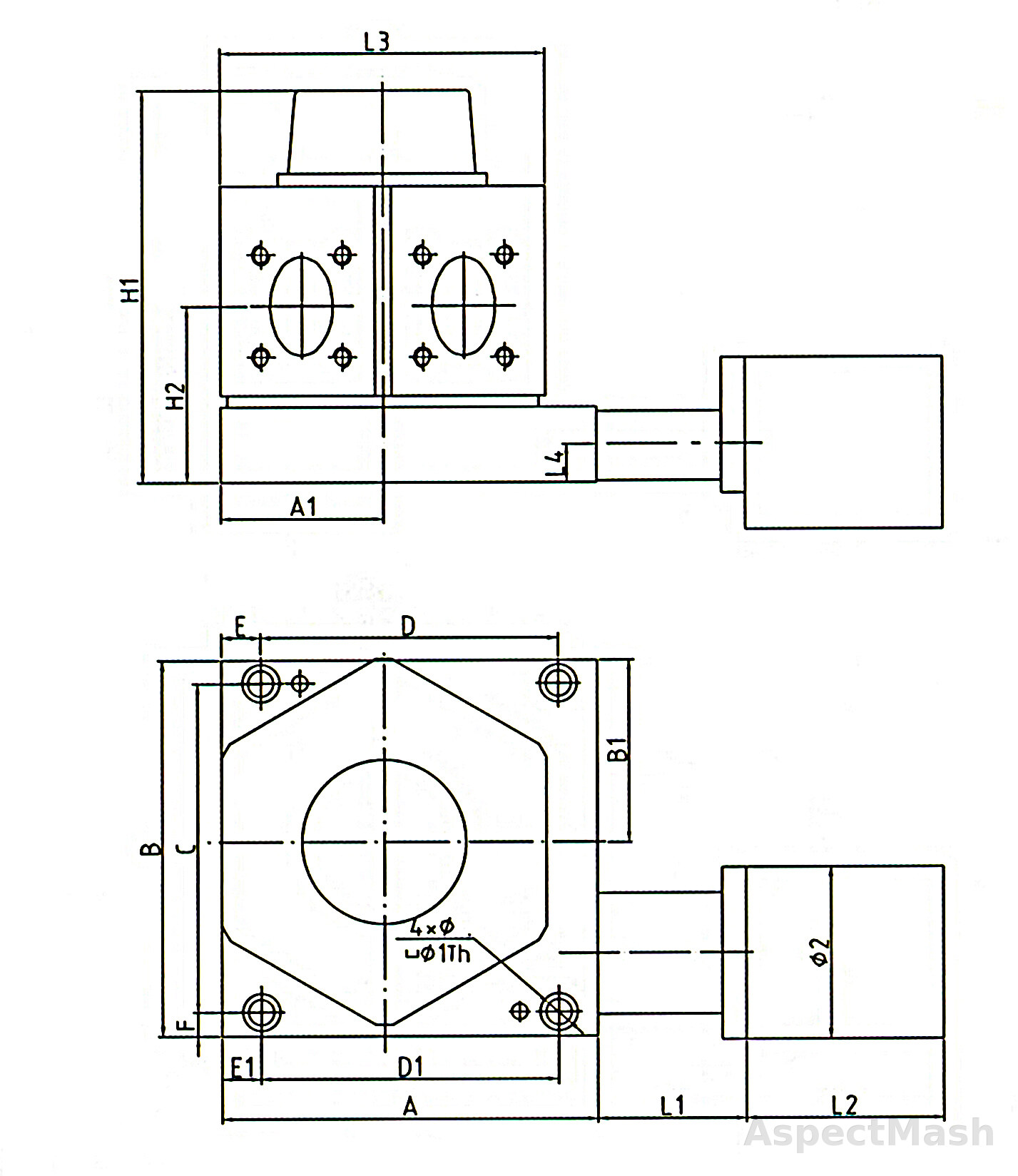

Присоединительные размеры

Размер A, мм	LD6-CK6132 161 LD6-CK6140 192 LD6-CK6163 200
Размер A1, мм	LD6-CK6132 76 LD6-CK6140 81 LD6-CK6163 100
Размер B, мм	LD6-CK6132 171 LD6-CK6140 192 LD6-CK6163 200
Размер B1, мм	LD6-CK6132 76 LD6-CK6140 93 LD6-CK6163 100
Размер C, мм	LD6-CK6132 146 LD6-CK6140 168 LD6-CK6163 177
Размер D, мм	LD6-CK6132 126 LD6-CK6140 152 LD6-CK6163 150
Размер D1, мм	LD6-CK6132 126 LD6-CK6140 152 LD6-CK6163 130
Размер E, мм	LD6-CK6132 12 LD6-CK6140 20 LD6-CK6163 25
Размер E1, мм	LD6-CK6132 12 LD6-CK6140 20 LD6-CK6163 35
Размер F, мм	LD6-CK6132 12 LD6-CK6140 12 LD6-CK6163 11.5
Размер H1, мм	LD6-CK6132 174 LD6-CK6140 190 LD6-CK6163 270
Размер H2, мм	LD6-CK6132 90 LD6-CK6140 106 LD6-CK6163 145
Размер L1, мм	LD6-CK6132 76 LD6-CK6140 76 LD6-CK6163 110
Размер L2, мм	LD6-CK6132 128 LD6-CK6140 128 LD6-CK6163 140
Размер L3, мм	LD6-CK6132 152 LD6-CK6140 162 LD6-CK6163 200
Размер L4, мм	LD6-CK6132 20 LD6-CK6140 23 LD6-CK6163 40
Размер φ, мм	LD6-CK6132 φ13 LD6-CK6140 φ13 LD6-CK6163 φ13
Размер φ1, мм	LD6-CK6132 φ19 LD6-CK6140 φ19 LD6-CK6163 φ19
Размер φ2, мм	LD6-CK6132 φ88 LD6-CK6140 φ88 LD6-CK6163 φ98
Размер h, мм	LD6-CK6132 13 LD6-CK6140 13 LD6-CK6163 13

Вопросы и ответы

Вопрос: какие модели входят в серию LD6? Ответ: LD6-CK6132, LD6-CK6140, LD6-CK6163.

Вопрос: как выбрать исполнение? Ответ: по числу позиций, нагрузке, интерфейсу и присоединительным размерам.
