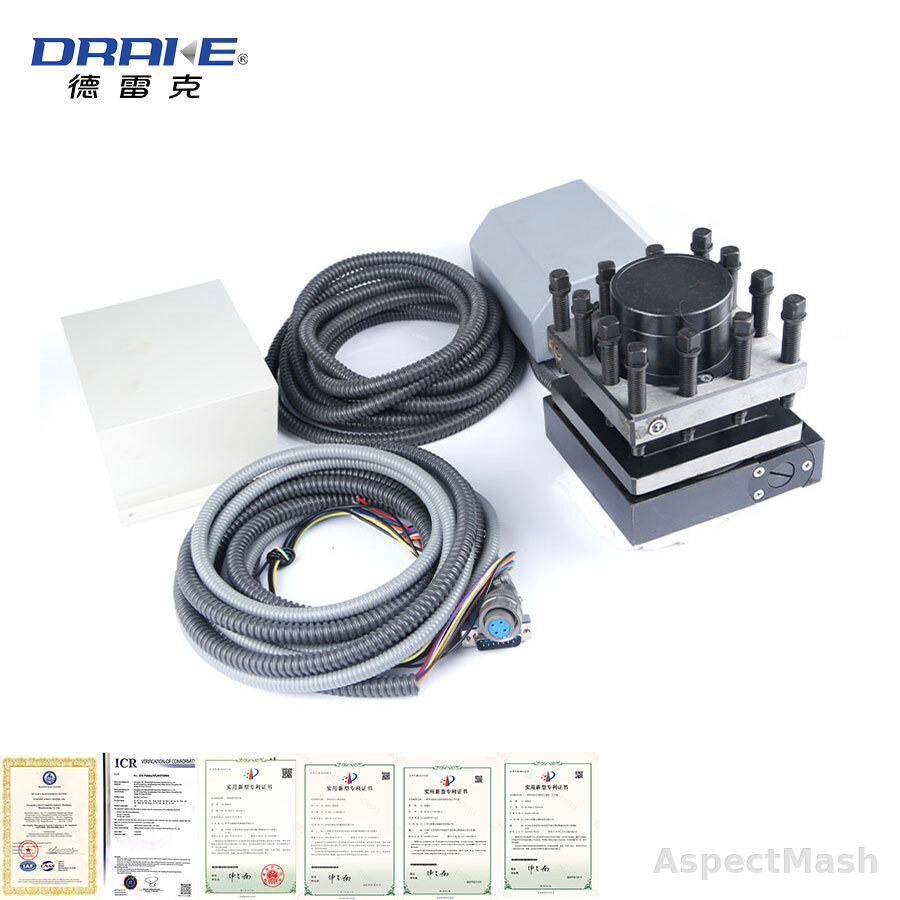

Револьверная головка с червячным приводом LD4B

Вертикальная электрическая револьверная головка LD4B

Револьверные головки для станков с ЧПУ

Револьверная головка с червячным приводом LD4B

Червячный привод и торцевая зубчатая муфта для индексации 4 позиции, бесконтактная передача сигнала по Hall

Исполнений: 5

Описание

Револьверные головки серии LD4B предназначены для автоматической смены инструмента на токарных станках с ЧПУ. Конструкция предусматривает вертикальную компоновку, электрическое индексирование и точную зубчатую фиксацию. Конкретное исполнение выбирают по модели станка, числу инструментальных позиций, нагрузке, интерфейсу и присоединительным размерам.

Назначение и применение

Автоматическая смена инструмента и выполнение токарных операций на станках с ЧПУ.

Комплектация

Револьверная головка; инструментальный диск, привод, держатели, кабели и принадлежности — по согласованной комплектации.

Преимущества

Автоматическая смена инструмента; несколько модельных исполнений; параметры и размеры по источникам К.3

Технические характеристики

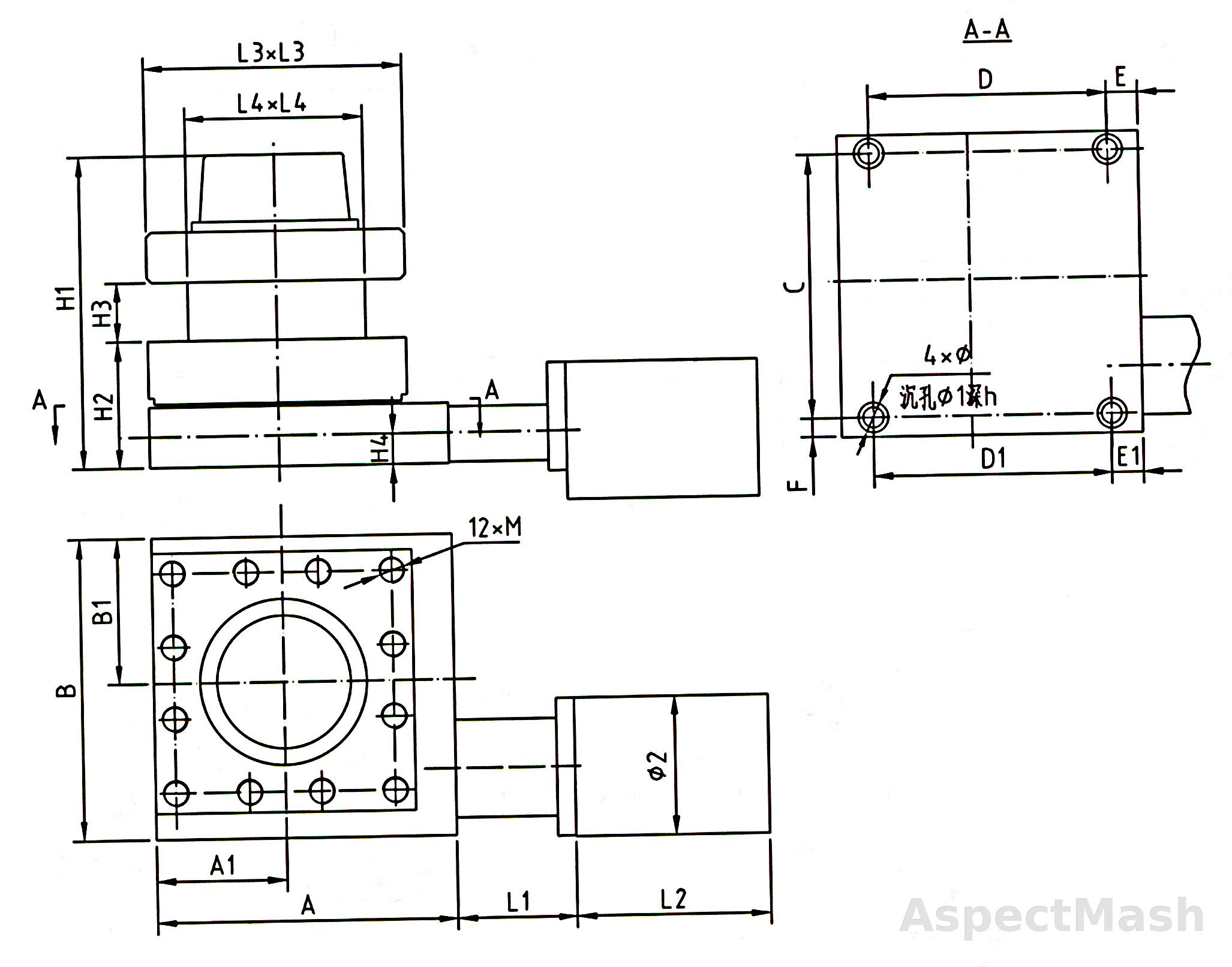

Присоединительные размеры

Размер H1, мм	LD4B-CK0620 146 LD4B-CK0625 152 LD4B-CK6125 159 LD4B-CK6132 187
Размер H2, мм	LD4B-CK0620 51 LD4B-CK0625 51 LD4B-CK6125 57 LD4B-CK6132 70
Размер H3, мм	LD4B-CK0620 26 LD4B-CK0625 30 LD4B-CK6125 31 LD4B-CK6132 40
Размер H4, мм	LD4B-CK0620 15.5 LD4B-CK0625 17 LD4B-CK6125 16.5 LD4B-CK6132 20
Размер L1, мм	LD4B-CK0620 60 LD4B-CK0625 78 / 114 LD4B-CK6125 78 / 114 LD4B-CK6132 76
Размер L2, мм	LD4B-CK0620 100 LD4B-CK0625 118 LD4B-CK6125 118 LD4B-CK6132 128
Размер L3, мм	LD4B-CK0620 100 LD4B-CK0625 130 LD4B-CK6125 136 LD4B-CK6132 158
Размер L4, мм	LD4B-CK0620 72 LD4B-CK0625 99 LD4B-CK6125 104 LD4B-CK6132 114
Размер A, мм	LD4B-CK0620 114 LD4B-CK0625 130 LD4B-CK6125 136 LD4B-CK6132 161
Размер A1, мм	LD4B-CK0620 50 LD4B-CK0625 65 LD4B-CK6125 68 LD4B-CK6132 79
Размер B, мм	LD4B-CK0620 114 LD4B-CK0625 138 LD4B-CK6125 148 LD4B-CK6132 171
Размер B1, мм	LD4B-CK0620 50 LD4B-CK0625 65 LD4B-CK6125 68 LD4B-CK6132 79
Размер C, мм	LD4B-CK0620 100 LD4B-CK0625 120 LD4B-CK6125 126 LD4B-CK6132 146
Размер D, мм	LD4B-CK0620 100 LD4B-CK0625 100 LD4B-CK6125 108 LD4B-CK6132 126
Размер D1, мм	LD4B-CK0620 70 LD4B-CK0625 90 LD4B-CK6125 108 LD4B-CK6132 126
Размер E, мм	LD4B-CK0620 7 LD4B-CK0625 15 LD4B-CK6125 14 LD4B-CK6132 23
Размер E1, мм	LD4B-CK0620 18 LD4B-CK0625 20 LD4B-CK6125 14 LD4B-CK6132 23
Размер F, мм	LD4B-CK0620 7 LD4B-CK0625 9 LD4B-CK6125 11 LD4B-CK6132 12
Размер φ, мм	LD4B-CK0620 φ7 LD4B-CK0625 φ9 LD4B-CK6125 φ11 LD4B-CK6132 φ13
Размер φ1, мм	LD4B-CK0620 φ11 LD4B-CK0625 φ14 LD4B-CK6125 φ17 LD4B-CK6132 φ19
Размер φ2, мм	LD4B-CK0620 φ78 LD4B-CK0625 φ88 LD4B-CK6125 φ88 LD4B-CK6132 φ88
Размер h, мм	LD4B-CK0620 6.5 LD4B-CK0625 10.5 LD4B-CK6125 11 LD4B-CK6132 13
Размер M, мм	LD4B-CK0620 M8 LD4B-CK0625 M10 LD4B-CK6125 M10 LD4B-CK6132 M16

Идентификация

Серия / исполнения	LD4B-CK0620, LD4B-CK0625, LD4B-CK6125, LD4B-CK6132, LD4B-CK6140, LD4B-CK6150, LD4B-CK6163, LD4B-CK6172, LD4B-CK6180, LD4B-CK61100
Тип конструкции	Вертикальная

Основные параметры

Высота центров, мм	LD4B-CK0620 51 LD4B-CK0625 51 LD4B-CK6125 57 LD4B-CK6132 70
Электрическая мощность двигателя, кВт	LD4B-CK0620 0.05 LD4B-CK0625 0.09 LD4B-CK6125 0.09 LD4B-CK6132 0.12
Тангенциальный момент, кН·м	LD4B-CK0620 0.2 LD4B-CK0625 0.3 LD4B-CK6125 0.4 LD4B-CK6132 0.5

Вопросы и ответы

Вопрос: какие модели входят в серию LD4B? Ответ: LD4B-CK0620, LD4B-CK0625, LD4B-CK6125, LD4B-CK6132, LD4B-CK6140, LD4B-CK6150, LD4B-CK6163, LD4B-CK6172, LD4B-CK6180, LD4B-CK61100.

Вопрос: как выбрать исполнение? Ответ: по числу позиций, нагрузке, интерфейсу и присоединительным размерам.
