Описание

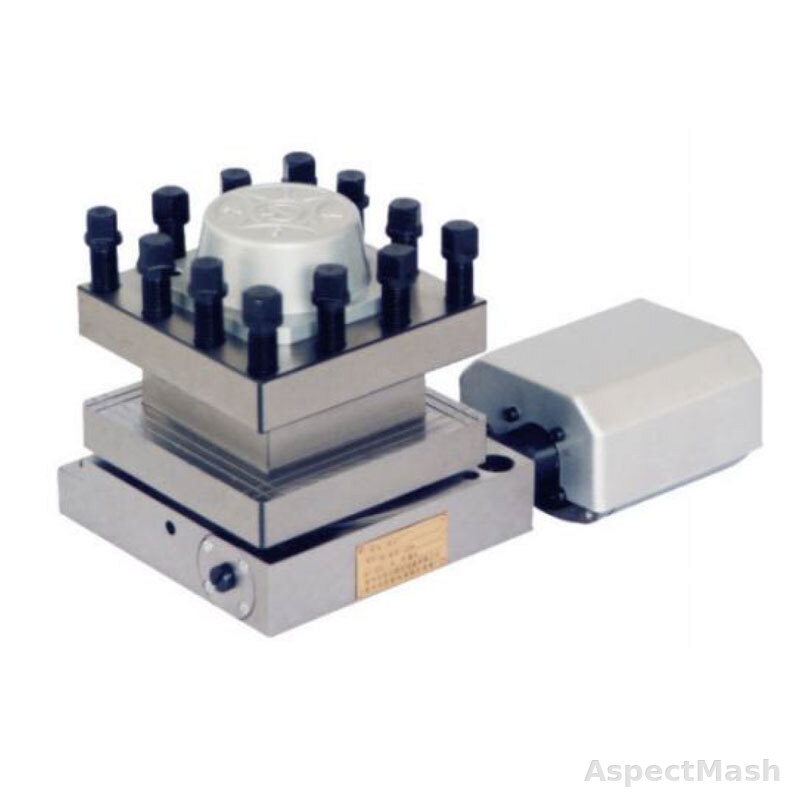

Револьверные головки серии LD предназначены для автоматической смены инструмента на токарных станках с ЧПУ. Конструкция предусматривает вертикальную компоновку, электрическое индексирование и точную зубчатую фиксацию. Конкретное исполнение выбирают по модели станка, числу инструментальных позиций, нагрузке, интерфейсу и присоединительным размерам.
Назначение и применение
Автоматическая смена инструмента и выполнение токарных операций на станках с ЧПУ.
Комплектация
Револьверная головка; инструментальный диск, привод, держатели, кабели и принадлежности — по согласованной комплектации.
Преимущества
Автоматическая смена инструмента; несколько модельных исполнений; параметры и размеры по источникам К.3
Технические характеристики

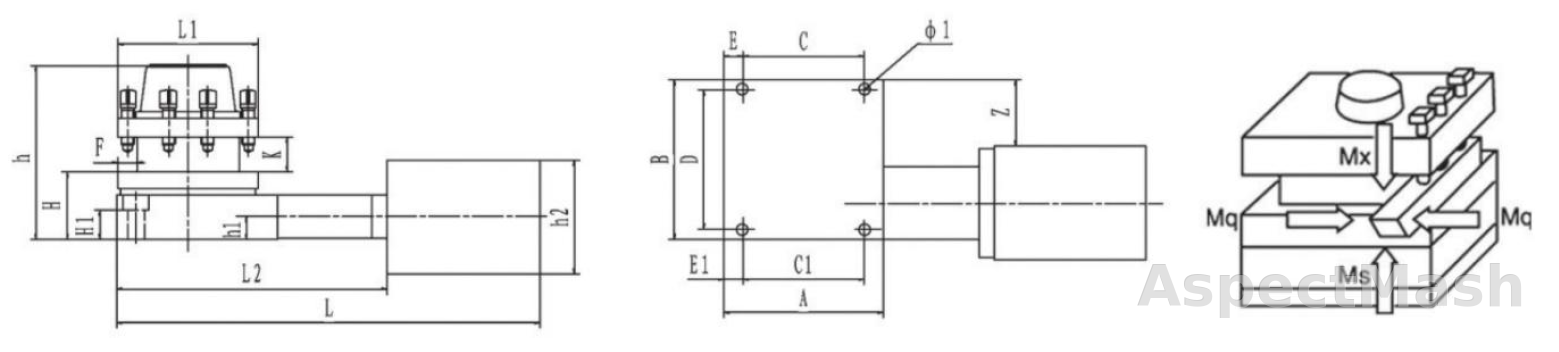

Присоединительные размеры
| Размер H, мм | 54 |
|---|---|
| Размер H1, мм | 27 |
| Размер A, мм |
|
| Размер B, мм |
|
| Размер C, мм |
|
| Размер C1, мм |
|
| Размер D, мм |
|
| Размер E, мм | 15 |
| Размер E1, мм | 15 |
| Размер L, мм | 358 |
| Размер L1, мм |
|
| Размер L2, мм | 213 |
| Размер h2, мм | 90 |
| Размер F, мм | 15 |
| Размер Φ1, мм | 9 |
| Размер Z, мм | 44 |
| Размер K, мм | 27 |
Идентификация
| Серия / исполнения | LD4-54A/110, LD4-70/152, LD4-81/162, LD4-120/200 |
|---|---|
| Тип конструкции | Вертикальная |
Вопросы и ответы
Вопрос: какие модели входят в серию LD? Ответ: LD4-54A/110, LD4-70/152, LD4-81/162, LD4-120/200.
Вопрос: как выбрать исполнение? Ответ: по числу позиций, нагрузке, интерфейсу и присоединительным размерам.
