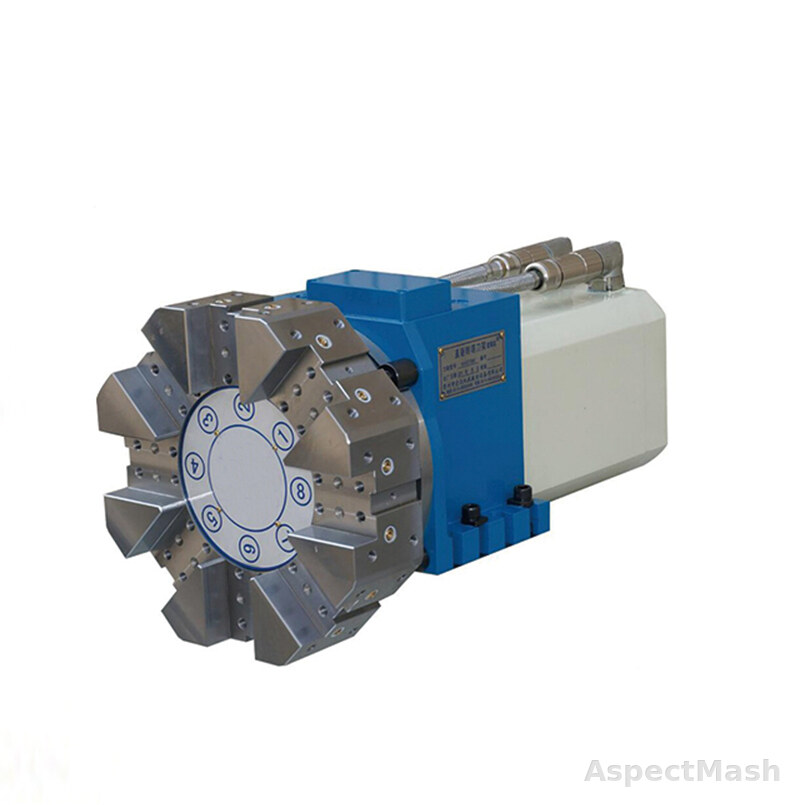

Револьверная головка с прямым приводом HAK37

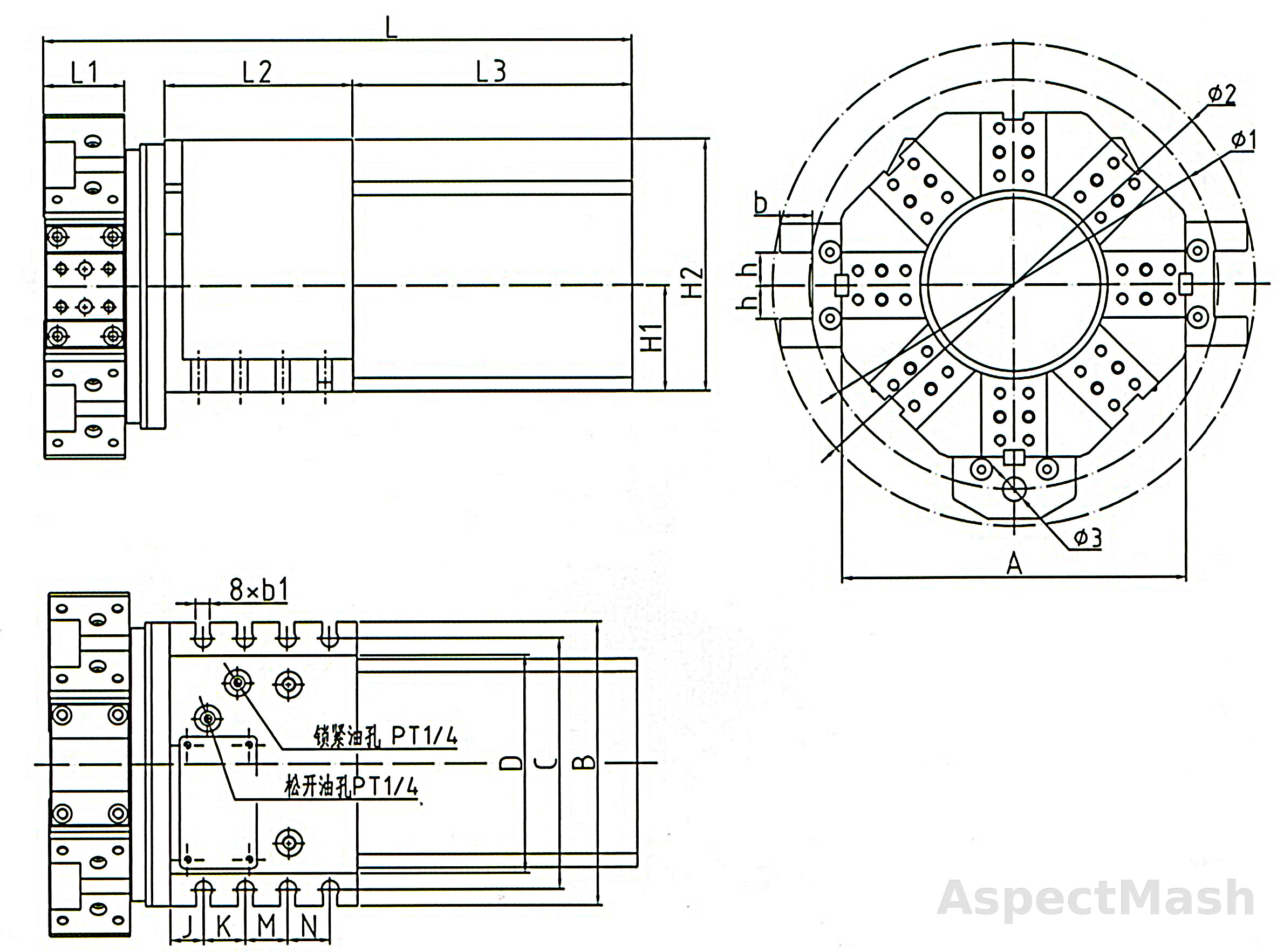

Сервоприводная револьверная головка с гидравлическим зажимом HAK37 Габаритный чертёж HAK37
Револьверные головки для станков с ЧПУ

Револьверная головка с прямым приводом HAK37

Прямой привод серводвигателя и точное двунаправленное индексирование Гидравлический зажим диска держателей и встроенное охлаждение

  • Исполнений: 4
Viber WhatsApp

Описание

Револьверные головки серии HAK37 предназначены для автоматической смены инструмента на токарных станках с ЧПУ. Конструкция предусматривает сервоприводное индексирование и гидравлический механизм разжима/зажима. Конкретное исполнение выбирают по модели станка, числу инструментальных позиций, нагрузке, интерфейсу и присоединительным размерам.

Назначение и применение

Автоматическая смена инструмента и выполнение токарных операций на станках с ЧПУ.

Комплектация

Револьверная головка; инструментальный диск, привод, держатели, кабели и принадлежности — по согласованной комплектации.

Преимущества

Автоматическая смена инструмента; несколько модельных исполнений; параметры и размеры по источникам К.3

Технические характеристики

Присоединительные размеры

Размер A, мм
  • HAK37063 230
  • HAK37080 260
  • HAK37100 300
Размер B, мм
  • HAK37063 185
  • HAK37080 215
  • HAK37100 255
Размер C, мм
  • HAK37063 165
  • HAK37080 190
  • HAK37100 220
Размер D, мм
  • HAK37063 133
  • HAK37080 165
  • HAK37100 200
Размер H1, мм
  • HAK37063 63
  • HAK37080 80
  • HAK37100 100
Размер H2, мм
  • HAK37063 138
  • HAK37080 190.5
  • HAK37100 227.5
Размер b1, мм
  • HAK37063 11
  • HAK37080 11
  • HAK37100 13
Размер h, мм
  • HAK37063 20
  • HAK37080 25
  • HAK37100 25
Размер L, мм
  • HAK37063 420
  • HAK37080 445.5
  • HAK37100 547
Размер L1, мм
  • HAK37063 65
  • HAK37080 76
  • HAK37100 90
Размер L2, мм
  • HAK37063 126
  • HAK37080 142
  • HAK37100 155
Размер L3, мм
  • HAK37063 188
  • HAK37080 212
  • HAK37100 255
Размер J, мм
  • HAK37063 19.5
  • HAK37080 25
  • HAK37100 32
Размер K, мм
  • HAK37063 30
  • HAK37080 32
  • HAK37100 40
Размер M, мм
  • HAK37063 30
  • HAK37080 32
  • HAK37100 30
Размер N, мм
  • HAK37063 30
  • HAK37080 32
  • HAK37100 30
Размер φ1, мм
  • HAK37063 φ286
  • HAK37080 φ310
  • HAK37100 φ360
Размер φ2, мм
  • HAK37063 φ338
  • HAK37080 φ370
  • HAK37100 φ420
Размер φ3, мм
  • HAK37063 φ25
  • HAK37080 φ32
  • HAK37100 φ32

Идентификация

Серия / исполненияHAK37063, HAK37080, HAK37100

Вопросы и ответы

Вопрос: какие модели входят в серию HAK37? Ответ: HAK37063, HAK37080, HAK37100.

Вопрос: как выбрать исполнение? Ответ: по числу позиций, нагрузке, интерфейсу и присоединительным размерам.
