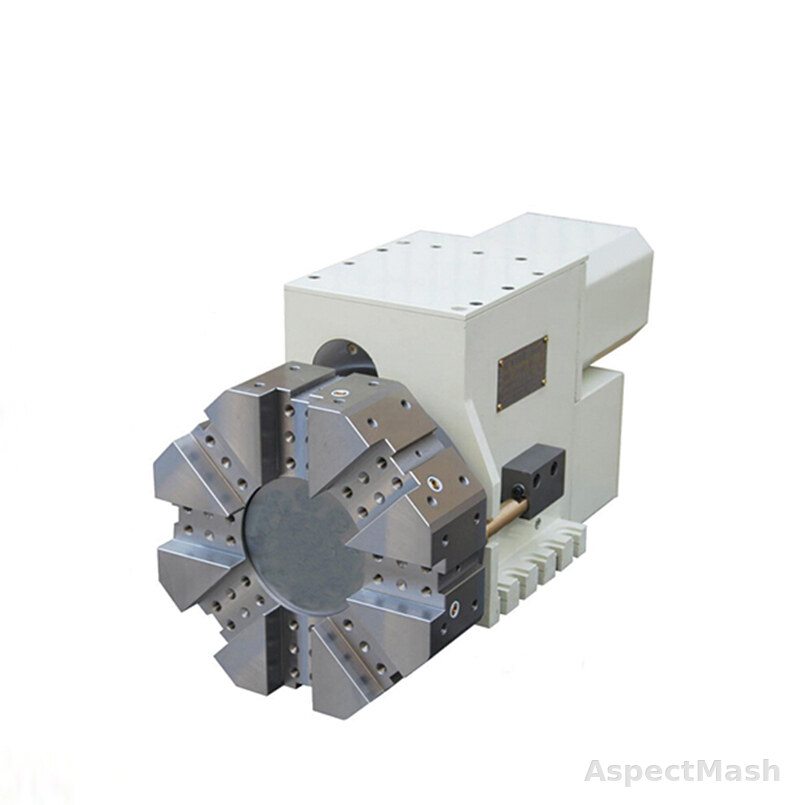

Гидравлическая револьверная головка с кулачковой индексацией HAK36

Гидравлическая револьверная головка HAK36

Револьверные головки для станков с ЧПУ

Гидравлическая револьверная головка с кулачковой индексацией HAK36

Двунаправленная индексация по кратчайшему пути Точное позиционирование муфтой Curvic

Исполнений: 7

Описание

Револьверные головки серии HAK36 предназначены для автоматической смены инструмента на токарных станках с ЧПУ. Конструкция предусматривает гидравлический привод или зажим, рассчитанный на стабильную смену инструмента под нагрузкой. Конкретное исполнение выбирают по модели станка, числу инструментальных позиций, нагрузке, интерфейсу и присоединительным размерам.

Назначение и применение

Автоматическая смена инструмента и выполнение токарных операций на станках с ЧПУ.

Комплектация

Револьверная головка; инструментальный диск, привод, держатели, кабели и принадлежности — по согласованной комплектации.

Преимущества

Автоматическая смена инструмента; несколько модельных исполнений; параметры и размеры по источникам К.3

Технические характеристики

Идентификация

Серия / исполнения	HAK36050, HAK36063, HAK36080, HAK36080A, HAK36100, HAK36125

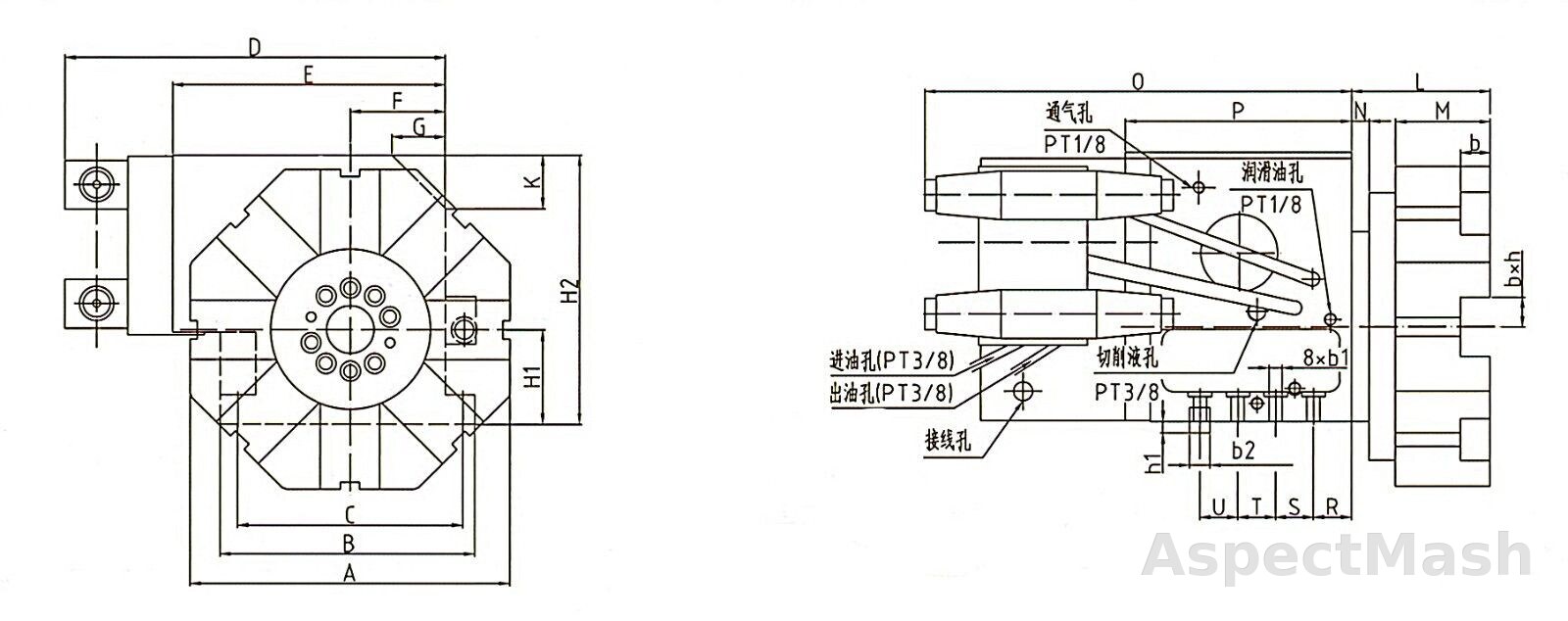

Присоединительные размеры

Размер A, мм	HAK36063 228 HAK36080 240 HAK36050 180 HAK36080A 270 HAK36100 300 HAK36125 420
Размер B, мм	HAK36063 185 HAK36080 210 HAK36050 150 HAK36080A 215 HAK36100 250 HAK36125 310
Размер C, мм	HAK36063 165 HAK36080 190 HAK36050 133 HAK36080A 190 HAK36100 220 HAK36125 280
Размер D, мм	HAK36063 148 HAK36080 158 HAK36050 / HAK36080A 330 HAK36100 365 HAK36125 360
Размер H1, мм	HAK36063 63 HAK36080 80 HAK36050 50 HAK36080A 80 HAK36100 100 HAK36125 125
Размер H2, мм	HAK36063 228 HAK36080 245 HAK36050 155 HAK36080A 227 HAK36100 290 HAK36125 325
Размер b1, мм	HAK36063 11 HAK36080 11 HAK36050 9 HAK36080A 11 HAK36100 13 HAK36125 17
Размер b2, мм	HAK36063 φ15 HAK36080 φ17 HAK36050 15 HAK36080A 17 HAK36100 20 HAK36125 26
Размер h, мм	HAK36063 20 HAK36080 20 HAK36050 16 HAK36080A 25 HAK36100 25 HAK36125 32
Размер L, мм	HAK36063 443 HAK36080 473 HAK36050 94 HAK36080A 117 HAK36100 133 HAK36125 137
Размер L1, мм	HAK36063 65 HAK36080 80
Размер L2, мм	HAK36063 38 HAK36080 37
Размер L3, мм	HAK36063 175 HAK36080 191
Размер J, мм	HAK36063 19.5 HAK36080 22
Размер K, мм	HAK36063 30 HAK36080 32 HAK36050 41 HAK36080A 45 HAK36100 45 HAK36125 /
Размер M, мм	HAK36063 30 HAK36080 32 HAK36050 45 HAK36080A 80 HAK36100 90 HAK36125 103
Размер N, мм	HAK36063 30 HAK36080 32 HAK36050 10 HAK36080A 15 HAK36100 19 HAK36125 19
Размер φ1, мм	HAK36063 φ272 HAK36080 φ290
Размер φ2, мм	HAK36063 φ316 HAK36080 φ345
Размер φ3, мм	HAK36063 φ25 HAK36080 φ25
Размер E, мм	HAK36050 168 HAK36080A 235 HAK36100 272 HAK36125 270
Размер F, мм	HAK36050 59 HAK36080A 80 HAK36100 95 HAK36125 125
Размер G, мм	HAK36050 41 HAK36080A 45 HAK36100 45 HAK36125 /
Размер O, мм	HAK36050 300 HAK36080A 365 HAK36100 380 HAK36125 403
Размер P, мм	HAK36050 153 HAK36080A 191 HAK36100 206 HAK36125 226
Размер R, мм	HAK36050 20 HAK36080A 32 HAK36100 34 HAK36125 30
Размер S, мм	HAK36050 30 HAK36080A 32 HAK36100 40 HAK36125 44
Размер T, мм	HAK36050 30 HAK36080A 32 HAK36100 30 HAK36125 43
Размер U, мм	HAK36050 30 HAK36080A 32 HAK36100 30 HAK36125 43

Вопросы и ответы

Вопрос: какие модели входят в серию HAK36? Ответ: HAK36050, HAK36063, HAK36080, HAK36080A, HAK36100, HAK36125.

Вопрос: как выбрать исполнение? Ответ: по числу позиций, нагрузке, интерфейсу и присоединительным размерам.
