Револьверная сервоприводная головка HAK33

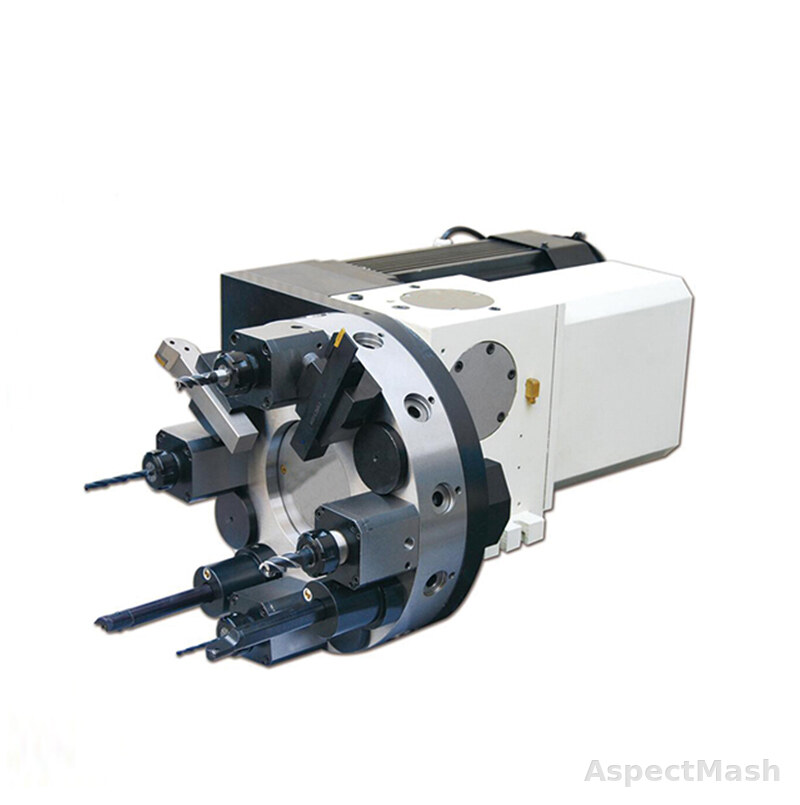

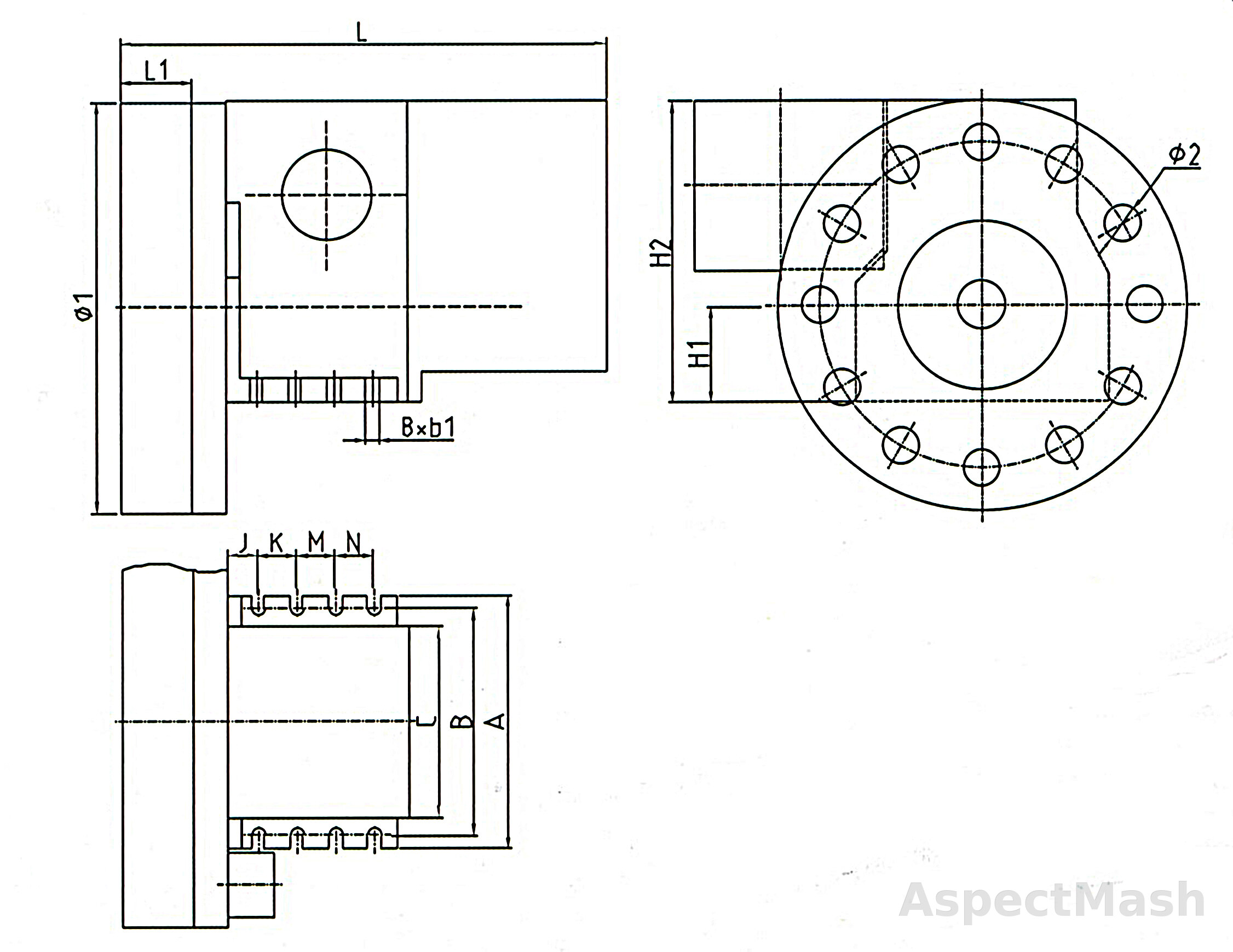

Приводная револьверная головка HAK33 Габаритный чертёж HAK33
Револьверные головки для станков с ЧПУ

Револьверная сервоприводная головка HAK33

Поддерживает неподвижные и вращающиеся инструменты Быстрая смена инструмента и гидравлическая фиксация

  • Исполнений: 4
Viber WhatsApp

Описание

Револьверные головки серии HAK33 предназначены для автоматической смены инструмента на токарных станках с ЧПУ. Конструкция предусматривает приводной инструмент и сервоприводное индексирование для совмещённой токарно-фрезерной обработки. Конкретное исполнение выбирают по модели станка, числу инструментальных позиций, нагрузке, интерфейсу и присоединительным размерам.

Назначение и применение

Автоматическая смена инструмента и выполнение токарных операций на станках с ЧПУ.

Комплектация

Револьверная головка; инструментальный диск, привод, держатели, кабели и принадлежности — по согласованной комплектации.

Преимущества

Автоматическая смена инструмента; несколько модельных исполнений; параметры и размеры по источникам К.3

Технические характеристики

Основные параметры

Высота центров, мм63
Количество инструментальных позиций8
Время смены на соседнюю позицию, с0.25
Электрическая мощность двигателя, кВт0.75
Максимальный момент резания приводного инструмента, Н·м14
Номинальная частота вращения приводного инструмента, об/мин4500
Давление гидросистемы, МПа2.2–3
Расход рабочей жидкости, л/мин10

Идентификация

Серия / исполненияHAK33063, HAK33080, HAK33100

Точность и скорость

Точность повторного позиционирования (угловая), угл. с±1.6

Присоединительные размеры

Размер A, мм
  • HAK33063 190
  • HAK33080 210
  • HAK33100 238
Размер B, мм
  • HAK33063 168
  • HAK33080 188
  • HAK33100 213
Размер C, мм
  • HAK33063 143
  • HAK33080 158
  • HAK33100 180
Размер H1, мм
  • HAK33063 63
  • HAK33080 80
  • HAK33100 100
Размер H2, мм
  • HAK33063 230
  • HAK33080 250
  • HAK33100 300
Размер b1, мм
  • HAK33063 11
  • HAK33080 11
  • HAK33100 13
Размер J, мм
  • HAK33063 25
  • HAK33080 25
  • HAK33100 32
Размер K, мм
  • HAK33063 30
  • HAK33080 32
  • HAK33100 40
Размер M, мм
  • HAK33063 30
  • HAK33080 32
  • HAK33100 30
Размер N, мм
  • HAK33063 30
  • HAK33080 32
  • HAK33100 30
Размер φ1, мм
  • HAK33063 φ295
  • HAK33080 φ340
  • HAK33100 φ410
Размер φ2, мм
  • HAK33063 φ20
  • HAK33080 φ30
  • HAK33100 φ40
Размер L1, мм
  • HAK33063 43
  • HAK33080 56
  • HAK33100 65
Размер L, мм
  • HAK33063 430
  • HAK33080 496
  • HAK33100 540

Вопросы и ответы

Вопрос: какие модели входят в серию HAK33? Ответ: HAK33063, HAK33080, HAK33100.

Вопрос: как выбрать исполнение? Ответ: по числу позиций, нагрузке, интерфейсу и присоединительным размерам.
