Сервоприводная револьверная головка с гидрозажимом HAK32

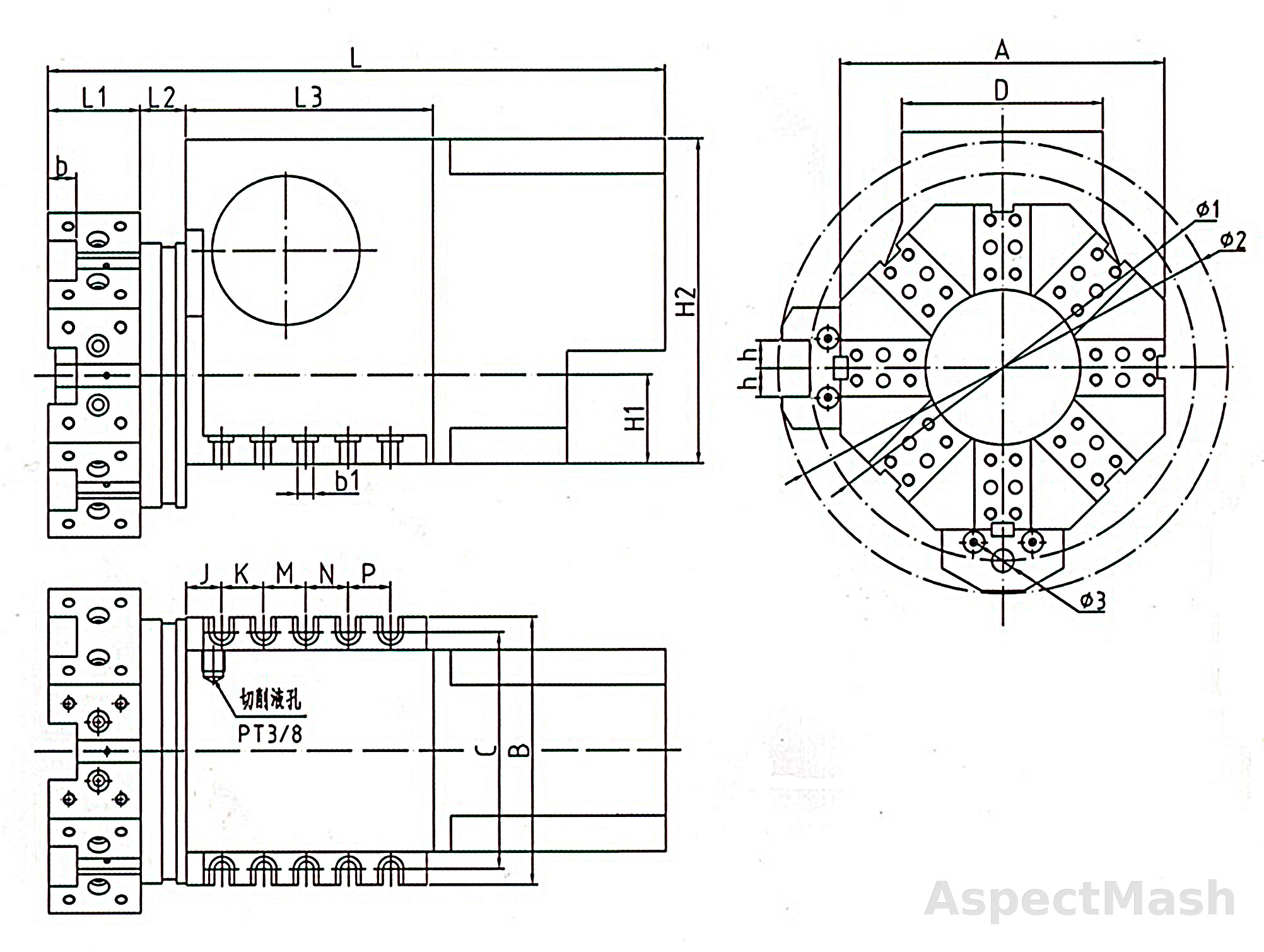

Сервоприводная револьверная головка с гидравлическим зажимом HAK32 Габаритный чертёж HAK32
Револьверные головки для станков с ЧПУ

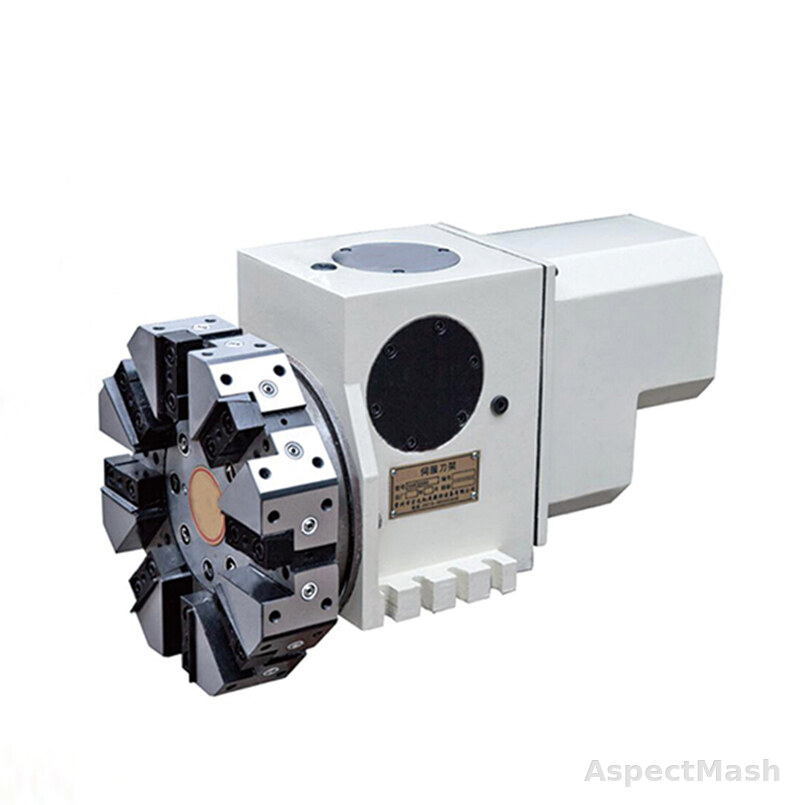

Сервоприводная револьверная головка с гидрозажимом HAK32

8 позиционных дисковый инструментодержатель Повторяемость позиционирования ±2″

  • Исполнений: 5
Viber WhatsApp

Описание

Револьверные головки серии HAK32 предназначены для автоматической смены инструмента на токарных станках с ЧПУ. Конструкция предусматривает сервоприводное индексирование и гидравлический механизм разжима/зажима. Конкретное исполнение выбирают по модели станка, числу инструментальных позиций, нагрузке, интерфейсу и присоединительным размерам.

Назначение и применение

Автоматическая смена инструмента и выполнение токарных операций на станках с ЧПУ.

Комплектация

Револьверная головка; инструментальный диск, привод, держатели, кабели и принадлежности — по согласованной комплектации.

Преимущества

Автоматическая смена инструмента; несколько модельных исполнений; параметры и размеры по источникам К.3

Технические характеристики

Присоединительные размеры

Размер A, мм
  • HAK32063 230
  • HAK32080 260
  • HAK32100 300
  • HAK32125 380
Размер B, мм
  • HAK32063 190
  • HAK32080 210
  • HAK32100 238
  • HAK32125 308
Размер C, мм
  • HAK32063 168
  • HAK32080 188
  • HAK32100 213
  • HAK32125 280
Размер D, мм
  • HAK32063 143
  • HAK32080 158
  • HAK32100 180
  • HAK32125 238
Размер H1, мм
  • HAK32063 63
  • HAK32080 80
  • HAK32100 100
  • HAK32125 125
Размер H2, мм
  • HAK32063 230
  • HAK32080 250
  • HAK32100 300
  • HAK32125 345
Размер b1, мм
  • HAK32063 11
  • HAK32080 11
  • HAK32100 13
  • HAK32125 18
Размер h, мм
  • HAK32063 20
  • HAK32080 25
  • HAK32100 25
  • HAK32125 32
Размер L, мм
  • HAK32063 468
  • HAK32080 482
  • HAK32100 542
  • HAK32125 611
Размер L1, мм
  • HAK32063 55
  • HAK32080 62
  • HAK32100 80
  • HAK32125 90
Размер L2, мм
  • HAK32063 31
  • HAK32080 36
  • HAK32100 40
  • HAK32125 51
Размер L3, мм
  • HAK32063 176
  • HAK32080 176
  • HAK32100 195
  • HAK32125 220
Размер J, мм
  • HAK32063 25
  • HAK32080 25
  • HAK32100 32
  • HAK32125 32
Размер K, мм
  • HAK32063 30
  • HAK32080 32
  • HAK32100 40
  • HAK32125 44
Размер M, мм
  • HAK32063 30
  • HAK32080 32
  • HAK32100 30
  • HAK32125 43
Размер N, мм
  • HAK32063 30
  • HAK32080 32
  • HAK32100 30
  • HAK32125 43
Размер P, мм
  • HAK32063 /
  • HAK32080 /
  • HAK32100 /
  • HAK32125 /
Размер φ1, мм
  • HAK32063 φ286
  • HAK32080 φ310
  • HAK32100 φ360
  • HAK32125 φ460
Размер φ2, мм
  • HAK32063 φ338
  • HAK32080 φ366
  • HAK32100 φ420
  • HAK32125 φ530
Размер φ3, мм
  • HAK32063 φ25
  • HAK32080 φ32
  • HAK32100 φ32
  • HAK32125 φ40

Идентификация

Серия / исполненияHAK32063, HAK32080, HAK32100, HAK32125, HAK32160
