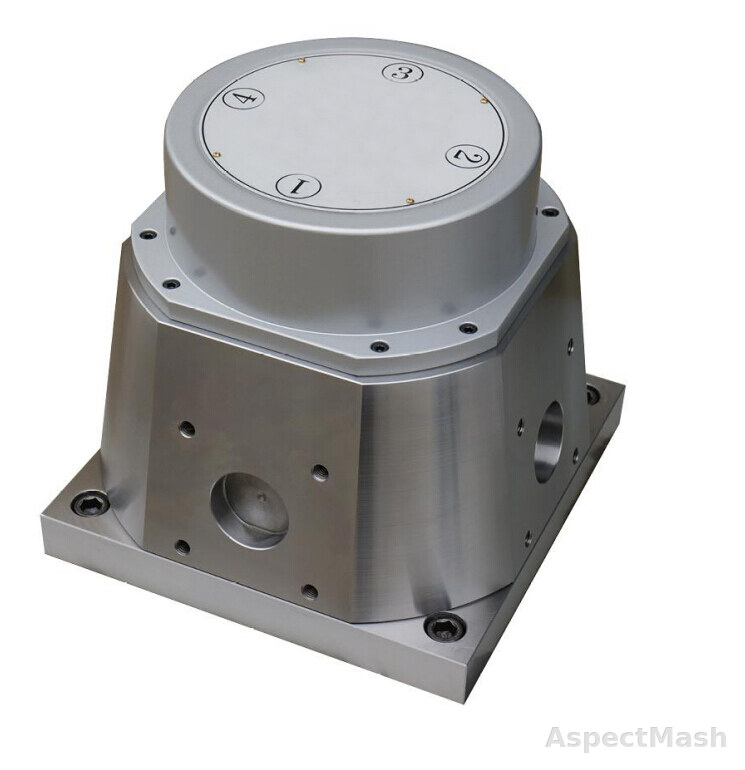

Вертикальная электрическая револьверная головка ЧПУ HAK25
Трёхэлементная торцовая зубчатая муфта обеспечивает точное индексирование, фиксация выполняется большим винтом Встроенный электродвигатель; предназначена для вертикальных и крупногабаритных токарных станков с ЧПУ
Описание
Револьверные головки серии HAK25 предназначены для автоматической смены инструмента на токарных станках с ЧПУ. Конструкция предусматривает вертикальную компоновку, электрическое индексирование и точную зубчатую фиксацию. Конкретное исполнение выбирают по модели станка, числу инструментальных позиций, нагрузке, интерфейсу и присоединительным размерам.
Назначение и применение
Автоматическая смена инструмента и выполнение токарных операций на станках с ЧПУ.
Комплектация
Револьверная головка; инструментальный диск, привод, держатели, кабели и принадлежности — по согласованной комплектации.
Преимущества
Автоматическая смена инструмента; несколько модельных исполнений; параметры и размеры по источникам К.3
Технические характеристики

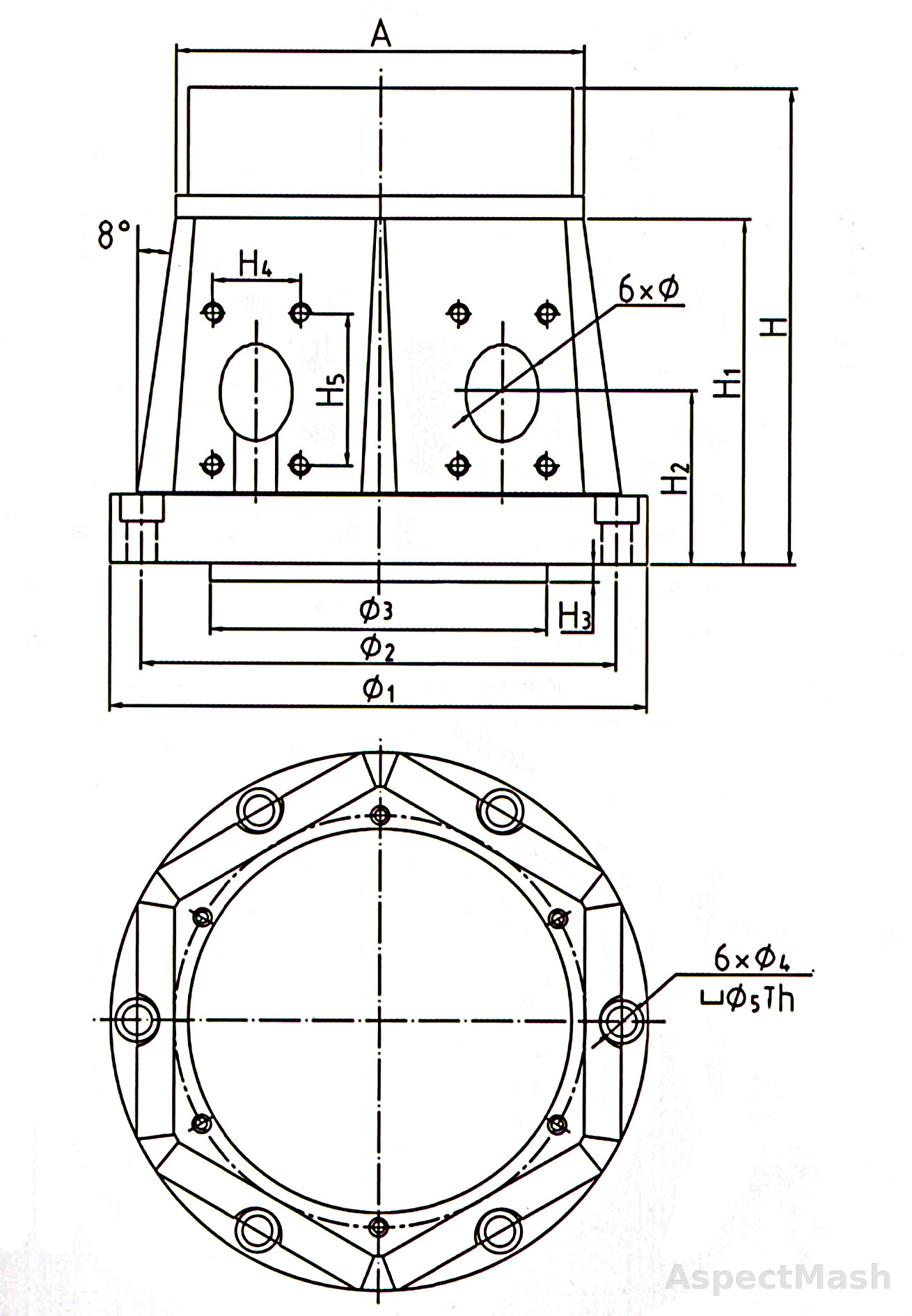

Присоединительные размеры
| Размер A, мм | 280 |
|---|---|
| Размер H, мм | 305 |
| Размер H1, мм | 210 |
| Размер H2, мм | 95.5 |
| Размер H3, мм | 10 |
| Размер H4, мм | 92 |
| Размер H5, мм | 92 |
| Размер φ, мм | φ55 |
| Размер φ1, мм | φ340 |
| Размер φ2, мм | φ310 |
| Размер φ3, мм | φ180 |
| Размер φ4, мм | φ18 |
| Размер φ5, мм | φ26 |
Идентификация
| Серия / исполнения | HAK25320 |
|---|---|
| Тип конструкции | Вертикальная |
Вопросы и ответы
Вопрос: какие модели входят в серию HAK25? Ответ: HAK25320.
Вопрос: как выбрать исполнение? Ответ: по числу позиций, нагрузке, интерфейсу и присоединительным размерам.
