Револьверная головка вертикальная с 4 позициями HAK21

Вертикальная электрическая револьверная головка HAK21

Револьверные головки для станков с ЧПУ

Револьверная головка вертикальная с 4 позициями HAK21

Повышенная герметичность и жёсткость конструкции Опциональное встроенное охлаждение и электрическое индексирование

Исполнений: 5

Описание

Револьверные головки серии HAK21 предназначены для автоматической смены инструмента на токарных станках с ЧПУ. Конструкция предусматривает вертикальную компоновку, электрическое индексирование и точную зубчатую фиксацию. Конкретное исполнение выбирают по модели станка, числу инструментальных позиций, нагрузке, интерфейсу и присоединительным размерам.

Назначение и применение

Автоматическая смена инструмента и выполнение токарных операций на станках с ЧПУ.

Комплектация

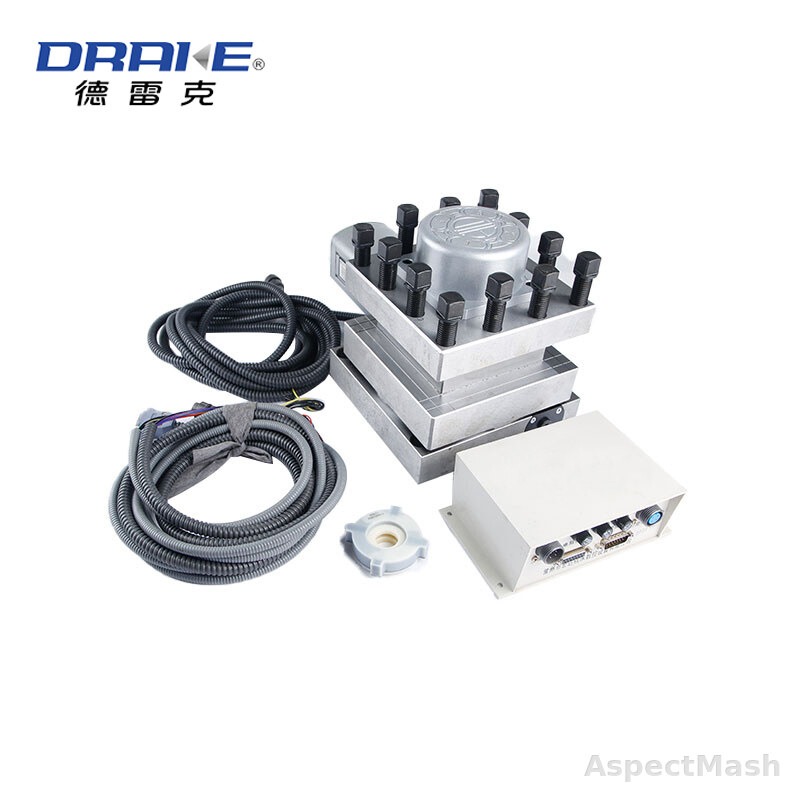

Револьверная головка; инструментальный диск, привод, держатели, кабели и принадлежности — по согласованной комплектации.

Преимущества

Автоматическая смена инструмента; несколько модельных исполнений; параметры и размеры по источникам К.3

Технические характеристики

Основные параметры

Высота центров, мм	HAK21162 70 HAK21170 81 HAK21180A 110
Электрическая мощность двигателя, кВт	HAK21162 0.12 HAK21170 0.12 HAK21180A 0.15
Время смены инструмента, с	HAK21162 2 HAK21170 2 HAK21180A 2.2
Тангенциальный момент, кН·м	HAK21162 0.5 HAK21170 0.6 HAK21180A 0.7

Идентификация

Серия / исполнения	HAK21162, HAK21170, HAK21180A, HAK21192, HAK21200, HAK21240, HAK21280, HAK21300, HAK21400
Тип конструкции	Вертикальная

Точность и скорость

Точность повторного позиционирования (угловая), угл. с	HAK21162 ±2 HAK21170 ±2 HAK21180A ±2

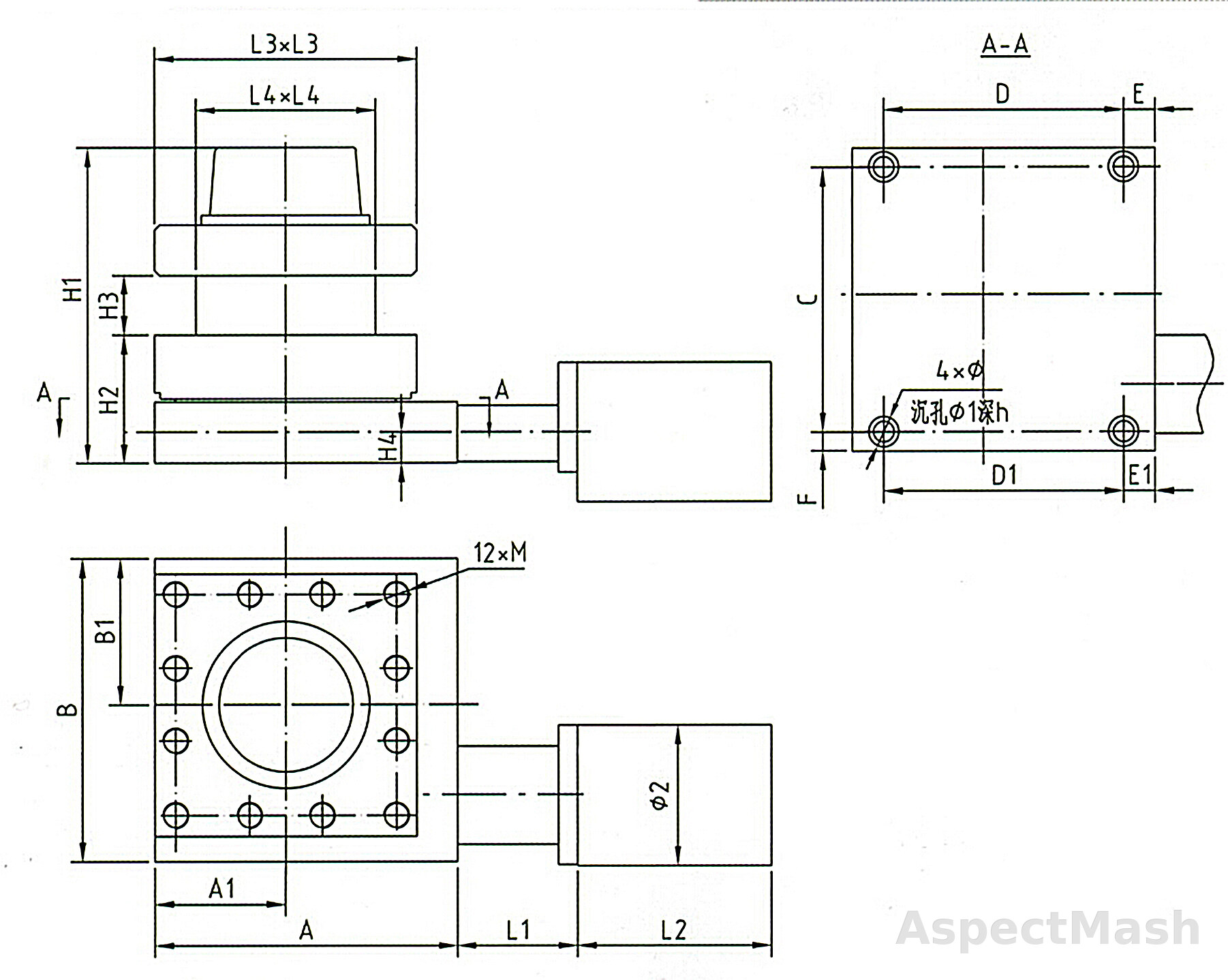

Присоединительные размеры

Размер H1, мм	HAK21162 194 HAK21170 207 HAK21180A 241 HAK21192 243
Размер H2, мм	HAK21162 70 HAK21170 81 HAK21180A 110 HAK21192 110
Размер H3, мм	HAK21162 40 HAK21170 40 HAK21180A 45 HAK21192 45
Размер H4, мм	HAK21162 20 HAK21170 19 HAK21180A 26 HAK21192 26
Размер L1, мм	HAK21162 76 HAK21170 76 HAK21180A 76 HAK21192 76
Размер L2, мм	HAK21162 128 HAK21170 128 HAK21180A 128 HAK21192 128
Размер L3, мм	HAK21162 162 HAK21170 170 HAK21180A 180 HAK21192 192
Размер L4, мм	HAK21162 120 HAK21170 120 HAK21180A 124 HAK21192 128
Размер A, мм	HAK21162 162 HAK21170 187 HAK21180A 180 HAK21192 192
Размер A1, мм	HAK21162 81 HAK21170 85 HAK21180A 90 HAK21192 96
Размер B, мм	HAK21162 172 HAK21170 192 HAK21180A 192 HAK21192 192
Размер B1, мм	HAK21162 81 HAK21170 92 HAK21180A 90 HAK21192 96
Размер C, мм	HAK21162 146 HAK21170 168 HAK21180A 168 HAK21192 168
Размер D, мм	HAK21162 126 HAK21170 152 HAK21180A 152 HAK21192 152
Размер D1, мм	HAK21162 126 HAK21170 152 HAK21180A 152 HAK21192 152
Размер E, мм	HAK21162 22 HAK21170 15 HAK21180A 14 HAK21192 20
Размер E1, мм	HAK21162 22 HAK21170 15 HAK21180A 14 HAK21192 20
Размер F, мм	HAK21162 12.5 HAK21170 12 HAK21180A 12 HAK21192 12
Размер φ, мм	HAK21162 φ13 HAK21170 φ13 HAK21180A φ13 HAK21192 φ13
Размер φ1, мм	HAK21162 φ19 HAK21170 φ19 HAK21180A φ19 HAK21192 φ19
Размер φ2, мм	HAK21162 φ88 HAK21170 φ88 HAK21180A φ88 HAK21192 φ88
Размер h, мм	HAK21162 13 HAK21170 13 HAK21180A 13 HAK21192 13
Размер M, мм	HAK21162 M16 HAK21170 M16 HAK21180A M16 HAK21192 M16

Вопросы и ответы

Вопрос: какие модели входят в серию HAK21? Ответ: HAK21162, HAK21170, HAK21180A, HAK21192, HAK21200, HAK21240, HAK21280, HAK21300, HAK21400.

Вопрос: как выбрать исполнение? Ответ: по числу позиций, нагрузке, интерфейсу и присоединительным размерам.
