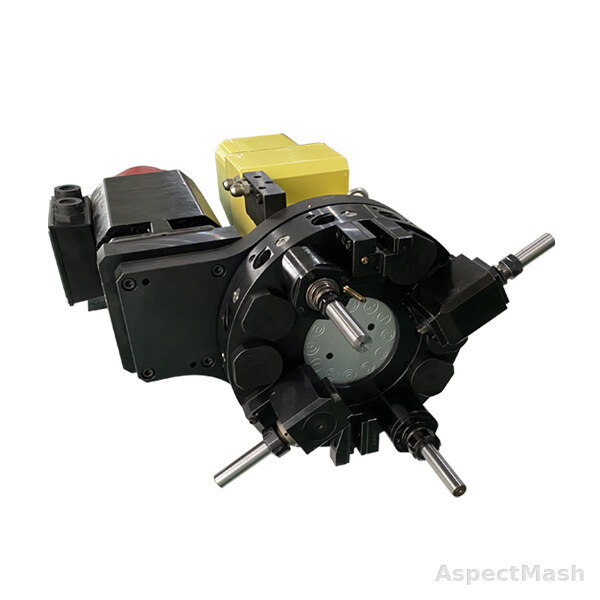

Револьверная осевая приводная головка серии D

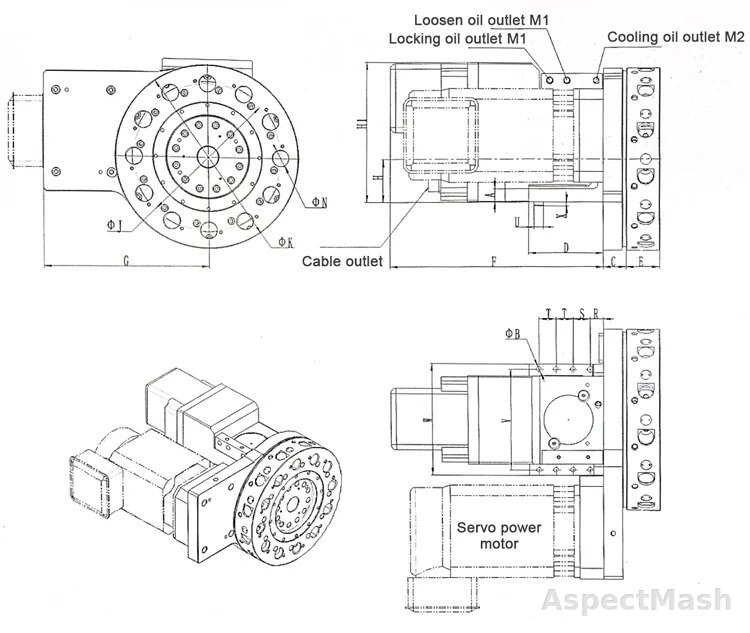

Осевая приводная револьверная головка D Габаритный чертёж D
Револьверные головки для станков с ЧПУ

Револьверная осевая приводная головка серии D

Интерфейс приводного инструмента DIN69880 Высота центров: 63, 80, 100 и 125 мм

  • Исполнений: 5
Viber WhatsApp

Описание

Револьверные головки серии D предназначены для автоматической смены инструмента на токарных станках с ЧПУ. Конструкция предусматривает осевое расположение приводного инструмента, интерфейс BMT и муфту DIN 1809. Конкретное исполнение выбирают по модели станка, числу инструментальных позиций, нагрузке, интерфейсу и присоединительным размерам.

Назначение и применение

Автоматическая смена инструмента и выполнение токарных операций на станках с ЧПУ.

Комплектация

Револьверная головка; инструментальный диск, привод, держатели, кабели и принадлежности — по согласованной комплектации.

Преимущества

Автоматическая смена инструмента; несколько модельных исполнений; параметры и размеры по источникам К.3

Технические характеристики

Идентификация

Серия / исполненияD63A, D80A, D100A, D125A
Тип конструкцииОсевая

Основные параметры

Высота центров, мм
  • D63A 63
  • D80A 80
  • D100A 100
  • D125A 125
Расход рабочей жидкости, л/мин
  • D63A 18
  • D80A 20
  • D100A 25
  • D125A 30
Момент инерции перемещаемых масс, кг·м²
  • D63A 0.5
  • D80A 1.5
  • D100A 4
  • D125A 7
Момент дисбаланса, Н·м
  • D63A 10
  • D80A 15
  • D100A 40
  • D125A 60
Максимальная мощность двигателя (S3-40%, 10 мин), кВт
  • D63A 2.2
  • D80A 3.7
  • D100A 5.5
  • D125A 7.5
Motor(FANUC) (No available)
  • D63A α1/10000i
  • D80A α2/10000i
  • D100A α3/10000i
  • D125A α6/10000i
Передаточное отношение
  • D63A 1:1
  • D80A 1:1
  • D100A 1:1
  • D125A 1:1
Масса, кг
  • D63A 95
  • D80A 135
  • D100A 195
  • D125A 350

Точность и скорость

Частота вращения приводного инструмента, об/мин
  • D63A 6000
  • D80A 5000
  • D100A 4000
  • D125A 3500

Присоединительные размеры

Размер державки, мм
  • D63A φ20
  • D80A φ30
  • D100A φ40
  • D125A φ50
Размер H, мм
  • D63A 63
  • D80A 80
  • D100A 100
  • D125A 125
Размер A, мм
  • D63A 20
  • D80A 25
  • D100A 30
  • D125A 35
Размер B, мм
  • D63A 8-φ11
  • D80A 8-φ11
  • D100A 8-φ13
  • D125A 8-φ17
Размер C, мм
  • D63A 41
  • D80A 43
  • D100A 53
  • D125A 71
Размер D, мм
  • D63A 135
  • D80A 140
  • D100A 170
  • D125A 210
Размер E, мм
  • D63A 49
  • D80A 63
  • D100A 70
  • D125A 85
Размер F, мм
  • D63A 380
  • D80A 390
  • D100A 400
  • D125A 415
Размер G, мм
  • D63A 223
  • D80A 298
  • D100A 313
  • D125A 371
Размер H1, мм
  • D63A 225
  • D80A 260
  • D100A 300
  • D125A 330
Размер J, мм
  • D63A 240
  • D80A 270
  • D100A 340
  • D125A 400
Размер K, мм
  • D63A 300
  • D80A 340
  • D100A 410
  • D125A 480
Размер M1, мм
  • D63A PT1/4
  • D80A PT1/4
  • D100A PT3/8
  • D125A PT3/8
Размер M2, мм
  • D63A PT1/4
  • D80A PT1/4
  • D100A PT3/8
  • D125A PT3/8
Размер N, мм
  • D63A 20
  • D80A 30
  • D100A 40
  • D125A 50
Размер R, мм
  • D63A 24
  • D80A 25
  • D100A 34
  • D125A 30
Размер S, мм
  • D63A 30
  • D80A 32
  • D100A 40
  • D125A 44
Размер T, мм
  • D63A 30
  • D80A 32
  • D100A 30
  • D125A 43
Размер U, мм
  • D63A 15
  • D80A 17
  • D100A 20
  • D125A 26
Размер V, мм
  • D63A 165
  • D80A 190
  • D100A 220
  • D125A 280
Размер W, мм
  • D63A 185
  • D80A 210
  • D100A 250
  • D125A 310
Размер X, мм
  • D63A 7.5
  • D80A 7.5
  • D100A 9
  • D125A 9

Вопросы и ответы

Вопрос: какие модели входят в серию D? Ответ: D63A, D80A, D100A, D125A.

Вопрос: как выбрать исполнение? Ответ: по числу позиций, нагрузке, интерфейсу и присоединительным размерам.
