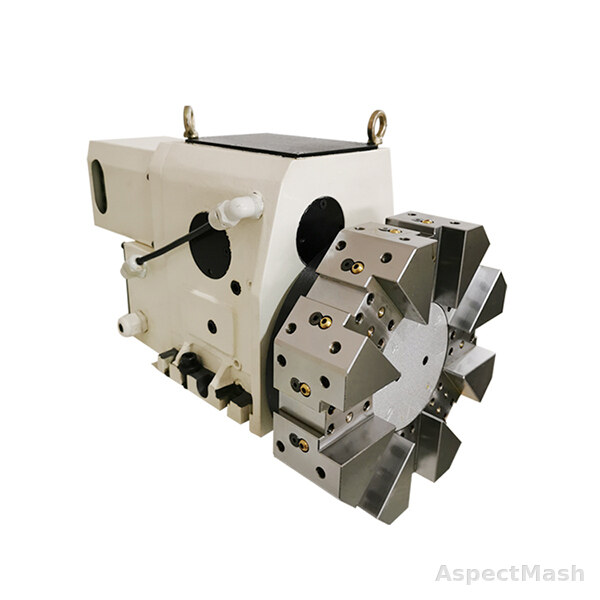

Гидравлическая револьверная головка, кулачковый механизм, серия CLT
Револьверные головки для станков с ЧПУ

Гидравлическая револьверная головка, кулачковый механизм, серия CLT

Кулачковый механизм обеспечивает точное индексирование Гидравлический привод и гидрозажим для тяжёлого резания

  • Исполнений: 5
Viber WhatsApp

Описание

Револьверные головки серии CLT предназначены для автоматической смены инструмента на токарных станках с ЧПУ. Конструкция предусматривает гидравлический привод или зажим, рассчитанный на стабильную смену инструмента под нагрузкой. Конкретное исполнение выбирают по модели станка, числу инструментальных позиций, нагрузке, интерфейсу и присоединительным размерам.

Назначение и применение

Автоматическая смена инструмента и выполнение токарных операций на станках с ЧПУ.

Комплектация

Револьверная головка; инструментальный диск, привод, держатели, кабели и принадлежности — по согласованной комплектации.

Преимущества

Автоматическая смена инструмента; несколько модельных исполнений; параметры и размеры по источникам К.3

Технические характеристики

Идентификация

Серия / исполненияCLT63, CLT80, CLT80A, CLT100A

Основные параметры

Высота центров, мм
  • CLT63 63
  • CLT80 80
  • CLT80A 80
  • CLT100A 100
Количество инструментальных позиций
  • CLT63 8; 12
  • CLT80 8; 12
  • CLT80A 8; 12
  • CLT100A 8; 12
Рабочее давление, МПа
  • CLT63 3.5
  • CLT80 3.5
  • CLT80A 3.5
  • CLT100A 3.5
Расход рабочей жидкости, л/мин
  • CLT63 18
  • CLT80 22
  • CLT80A 25
  • CLT100A 30
Момент дисбаланса, Н·м
  • CLT63 15
  • CLT80 20
  • CLT80A 25
  • CLT100A 50
Максимальный тангенциальный момент, Н·м
  • CLT63 1500
  • CLT80 2000
  • CLT80A 2500
  • CLT100A 3500
Максимальный осевой момент, кН·м
  • CLT63 1.5
  • CLT80 2
  • CLT80A 2.5
  • CLT100A 3.5
Масса, кг
  • CLT63 35
  • CLT80 43
  • CLT80A 65
  • CLT100A 100
9-φ1110-φ11

Точность и скорость

Точность повторного позиционирования (угловая), угл. с
  • CLT63 ±1.6
  • CLT80 ±1.6
  • CLT80A ±1.6
  • CLT100A ±1.6
Точность индексирования, угл. с
  • CLT63 ±4"
  • CLT80 ±4"
  • CLT80A ±4"
  • CLT100A ±4"

Присоединительные размеры

Размер H, мм63
Размер A, мм228
Размер B, мм326
Размер C, мм36
Размер D, мм155
Размер E, мм18
Размер F, мм9-φ11
Размер G, мм165
Размер K, мм185
Размер M, мм146
Размер N, мм99
Размер O, ммφ15
Размер P, мм8
Размер R, мм19.5
Размер S, мм30
Размер T, мм30
Размер U, мм30
Размер φ15, ммφ17
Размер φ17, ммφ17

Вопросы и ответы

Вопрос: какие модели входят в серию CLT? Ответ: CLT63, CLT80, CLT80A, CLT100A.

Вопрос: как выбрать исполнение? Ответ: по числу позиций, нагрузке, интерфейсу и присоединительным размерам.
