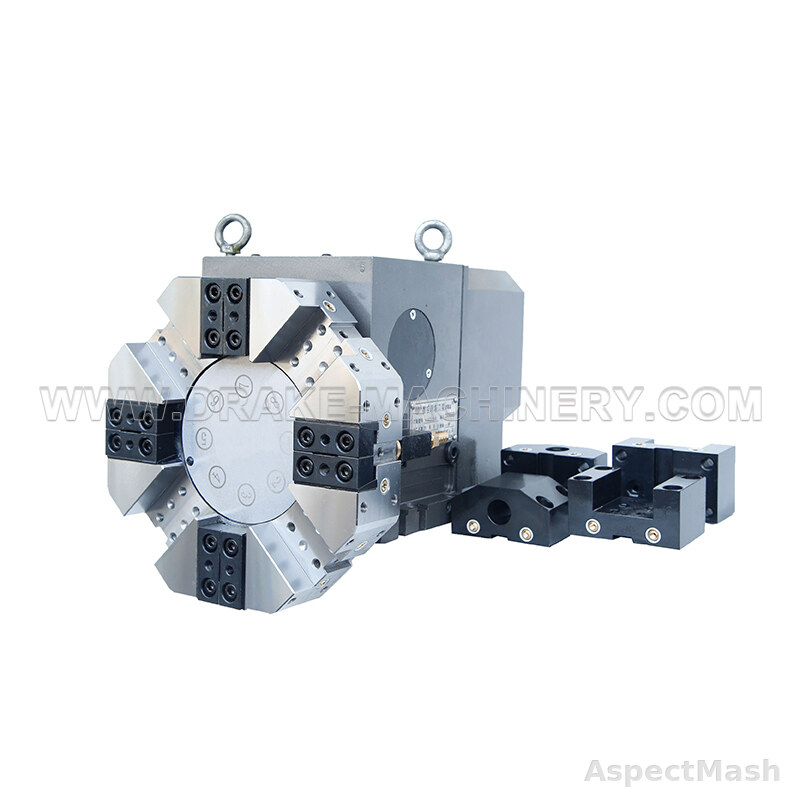

Электрическая горизонтальная револьверная головка HAK31

Червячный привод поворота и трёхвенцовое торцевое зацепление для точного индексирования Встроенная подача СОЖ; при индексировании диск инструментодержателей не поднимается

Исполнений: 6

Viber WhatsApp

Описание

Серия HAK31 предназначена для автоматической смены инструмента на токарных станках с ЧПУ. Поворот выполняется червячным приводом, точное индексирование — трёхвенцовой торцевой зубчатой муфтой, зажим — винтовым механизмом. Диск при индексировании не поднимается. Конструкция отличается жёсткостью, стабильным поворотом, низким шумом и встроенной подачей СОЖ. Доступны исполнения с высотой центров 63–160 мм и 6/8 позициями.

Назначение и применение

Автоматическая смена инструмента на токарных станках с ЧПУ при комплексной обработке деталей за одну установку.

Комплектация

Револьверная головка; инструментальный диск, держатели, кабели, датчики и принадлежности — согласно согласованной поставке.

Преимущества

6 или 8 позиций; индексирование без подъёма диска; высокая жёсткость; встроенная подача СОЖ

Технические характеристики

Идентификация

Серия / исполнения	HAK31: HAK31063, HAK31080, HAK31100, HAK31125, HAK31160

Основные параметры

Высота центров, мм	HAK31063 63 HAK31080 80 HAK31100 100 HAK31125 125 HAK31160 160
Количество инструментальных позиций	HAK31063 6; 8 HAK31080 6; 8 HAK31100 6; 8 HAK31125 6; 8 HAK31160 6; 8

Нагрузки

Максимальный тангенциальный момент, Н·м	HAK31063 600 HAK31080 1000 HAK31100 1500 HAK31125 2500 HAK31160 4000

Точность и скорость

Точность повторного позиционирования (угловая), угл. с	HAK31063 ±2 HAK31080 ±2 HAK31100 ±2 HAK31125 ±2 HAK31160 ±2
Время индексации и фиксации 45°, с	HAK31063 2.6 HAK31080 2.8 HAK31100 3.6 HAK31125 4 HAK31160 4.3
Время смены и фиксации, 60°, с	HAK31063 2.8 HAK31080 3 HAK31100 3.8 HAK31125 4.2 HAK31160 4.5

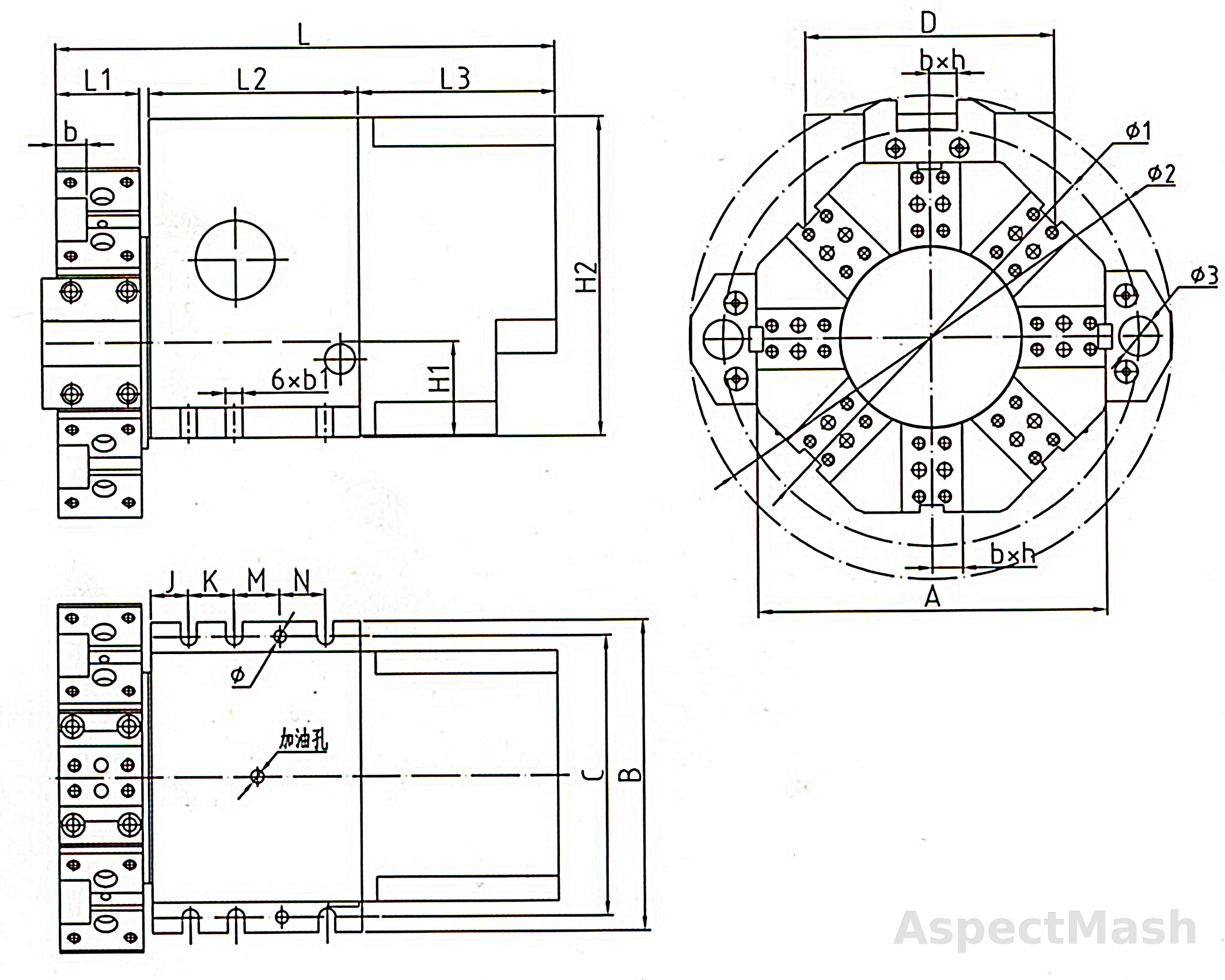

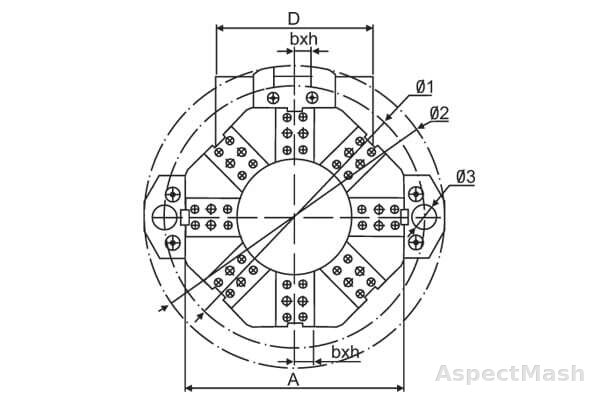

Присоединительные размеры

Размер A, мм	HAK31063 230 HAK31080 260 HAK31100 300 HAK31125 340 HAK31160 460
Размер B, мм	HAK31063 205 HAK31080 210 HAK31100 240 HAK31125 288 HAK31160 380
Размер C, мм	HAK31063 185 HAK31080 190 HAK31100 220 HAK31125 260 HAK31160 345
Размер D, мм	HAK31063 165 HAK31080 180 HAK31100 200 HAK31125 230 HAK31160 306
Размер H1, мм	HAK31063 63 HAK31080 80 HAK31100 100 HAK31125 125 HAK31160 160
Размер H2, мм	HAK31063 210 HAK31080 230 HAK31100 260 HAK31125 300 HAK31160 380
Размер b1, мм	HAK31063 11 HAK31080 11 HAK31100 13 HAK31125 18 HAK31160 22
Размер h, мм	HAK31063 20 HAK31080 25 HAK31100 25 HAK31125 32 HAK31160 40
Размер L, мм	HAK31063 329 HAK31080 350 HAK31100 384 HAK31125 459 HAK31160 564
Размер L1, мм	HAK31063 55 HAK31080 60 HAK31100 72 HAK31125 85 HAK31160 115
Размер L2, мм	HAK31063 138 HAK31080 147 HAK31100 164 HAK31125 204 HAK31160 265
Размер L3, мм	HAK31063 130 HAK31080 130 HAK31100 140 HAK31125 150 HAK31160 160
Размер J, мм	HAK31063 25 HAK31080 32 HAK31100 25 HAK31125 32 HAK31160 40
Размер K, мм	HAK31063 30 HAK31080 32 HAK31100 40 HAK31125 44 HAK31160 48
Размер M, мм	HAK31063 30 HAK31080 32 HAK31100 30 HAK31125 43 HAK31160 56
Размер N, мм	HAK31063 30 HAK31080 32 HAK31100 30 HAK31125 43 HAK31160 48
Размер Ø, мм	HAK31063 Ø8 HAK31080 Ø8 HAK31100 Ø10 HAK31125 Ø12 HAK31160 Ø22
Размер Ø1, мм	HAK31063 Ø274 HAK31080 Ø310 HAK31100 Ø360 HAK31125 Ø420 HAK31160 Ø560
Размер Ø2, мм	HAK31063 Ø318 HAK31080 Ø366 HAK31100 Ø420 HAK31125 Ø492 HAK31160 Ø640
Размер Ø3, мм	HAK31063 Ø25 HAK31080 Ø25 HAK31100 Ø32 HAK31125 Ø40 HAK31160 Ø50

Вопросы и ответы

Вопрос: какие модели входят в серию? Ответ: HAK31063, HAK31080, HAK31100, HAK31125 и HAK31160.

Вопрос: есть ли встроенное охлаждение? Ответ: да, конструкцией предусмотрена встроенная подача СОЖ.
