Электрическая револьверная головка HAK30

Револьверные головки для станков с ЧПУ

Электрическая револьверная головка HAK30

Червячный привод поворота, торцевая зубчатая муфта точного индексирования и винтовой зажим Встроенное охлаждение, датчик Холла и 6 инструментальных позиций в подтверждённой таблице HAK30

Исполнений: 6

Viber WhatsApp

Описание

Серия HAK30 использует червячную передачу для поворота, торцевую зубчатую муфту для точного позиционирования и винтовой механизм зажима. Сигнал положения формируется датчиком Холла. Конструкция рассчитана на последовательную обработку сложных деталей за одну установку; предусмотрена встроенная подача СОЖ. Доступны исполнения с высотой центров 50–125 мм и дисками на 6 или 8 инструментов.

Назначение и применение

Автоматическая смена инструмента на токарных станках с ЧПУ при точении, растачивании, нарезании резьбы и обработке канавок.

Комплектация

Револьверная головка; комплектация инструментальным диском, держателями, электрикой и принадлежностями уточняется при заказе.

Преимущества

6 или 8 позиций; высокая жёсткость; встроенная подача СОЖ; точное позиционирование торцевой муфтой

Технические характеристики

Идентификация

Серия / исполнения	HAK30: HAK30050, HAK30063, HAK30080, HAK30100, HAK30125

Основные параметры

Высота центров, мм	HAK30050 50 HAK30063 63 HAK30080 80 HAK30100 100 HAK30125 125
Количество инструментальных позиций	HAK30050 6 HAK30063 6 HAK30080 6 HAK30100 6 HAK30125 6

Точность и скорость

Точность повторного позиционирования (угловая), угл. с	HAK30050 ±2 HAK30063 ±2 HAK30080 ±2 HAK30100 ±2 HAK30125 ±2
Время индексации и фиксации 45°, с	HAK30050 2.6 HAK30063 2.6 HAK30080 2.8 HAK30100 3.6 HAK30125 3.6
Время смены и фиксации, 60°, с	HAK30050 2.7 HAK30063 2.8 HAK30080 3 HAK30100 3.8 HAK30125 3.8

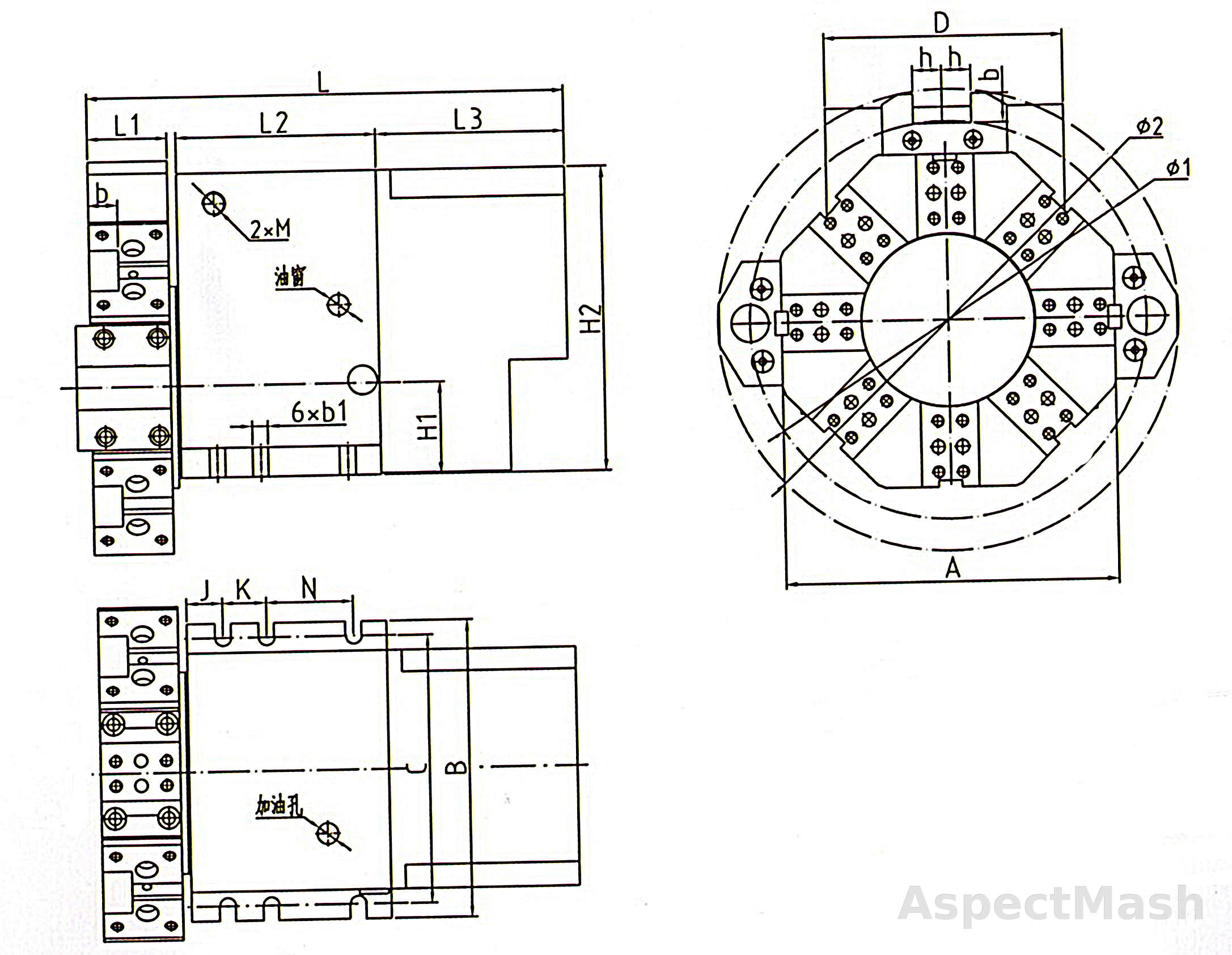

Присоединительные размеры

Размер A, мм	HAK30050 180 HAK30063 220 HAK30080 240 HAK30100 280 HAK30125 350
Размер B, мм	HAK30050 172 HAK30063 185 HAK30080 210 HAK30100 250 HAK30125 280
Размер C, мм	HAK30050 155 HAK30063 166 HAK30080 190 HAK30100 220 HAK30125 250
Размер D, мм	HAK30050 140 HAK30063 150 HAK30080 164 HAK30100 190 HAK30125 220
Размер H1, мм	HAK30050 50 HAK30063 63 HAK30080 80 HAK30100 100 HAK30125 125
Размер H2, мм	HAK30050 170 HAK30063 190 HAK30080 226 HAK30100 260 HAK30125 290
Размер b1, мм	HAK30050 9 HAK30063 9 HAK30080 11 HAK30100 13 HAK30125 17
Размер h, мм	HAK30050 16 HAK30063 16 / 20 HAK30080 20 HAK30100 25 HAK30125 32
Размер L, мм	HAK30050 288 HAK30063 338 HAK30080 355 HAK30100 420 HAK30125 469
Размер L1, мм	HAK30050 45 HAK30063 55 HAK30080 60 HAK30100 72 HAK30125 85
Размер L2, мм	HAK30050 110 HAK30063 145 HAK30080 154 HAK30100 190 HAK30125 210
Размер L3, мм	HAK30050 108 HAK30063 115 HAK30080 115 HAK30100 130 HAK30125 134
Размер J, мм	HAK30050 16 HAK30063 20 HAK30080 32 HAK30100 25 HAK30125 30
Размер K, мм	HAK30050 25 HAK30063 30 HAK30080 32 HAK30100 40 HAK30125 44
Присоединительная резьба (позиция M)	HAK30050 G3/8" HAK30063 G3/8" HAK30080 G3/8" HAK30100 G3/8" HAK30125 G3/8"
Размер N, мм	HAK30050 44 HAK30063 60 HAK30080 64 HAK30100 100 HAK30125 125
Размер Ø, мм	HAK30050 Ø30 HAK30063 Ø30 HAK30080 Ø40 HAK30100 Ø50 HAK30125 Ø63
Размер Ø1, мм	HAK30050 Ø216 HAK30063 Ø264 HAK30080 Ø300 HAK30100 Ø340 HAK30125 Ø430
Размер Ø2, мм	HAK30050 Ø261 HAK30063 Ø308 HAK30080 Ø352 HAK30100 Ø400 HAK30125 Ø502

Вопросы и ответы

Вопрос: сколько инструментальных позиций доступно? Ответ: 6 или 8 в зависимости от исполнения.

Вопрос: как выбрать размер? Ответ: по высоте центров, нагрузке, габаритам и направлению резания станка.
