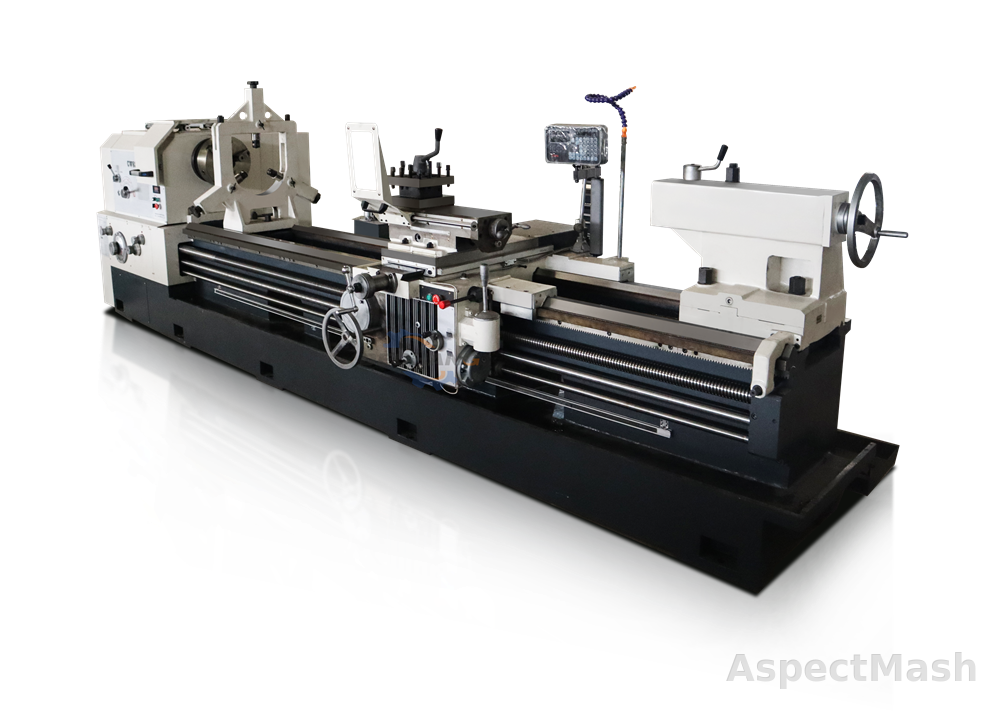

Тяжелый токарный станок CW6163E / CW6263E / CW6180E / CW6280E

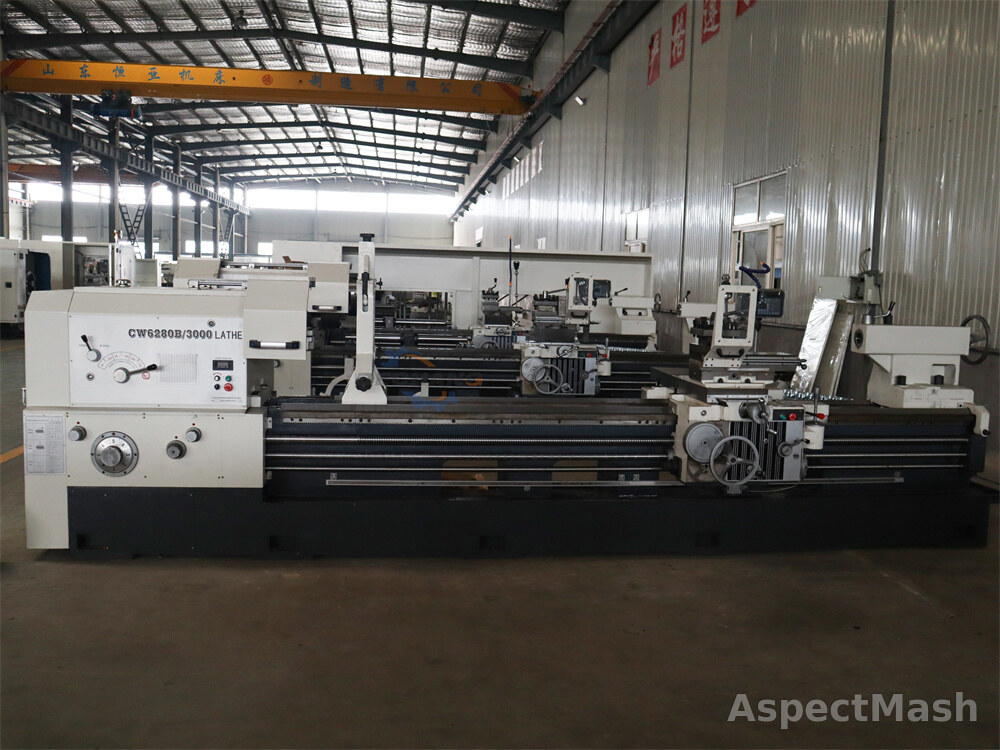

Тяжелый токарный станок CW6163E / CW6263E / CW6180E / CW6280E — фото 2

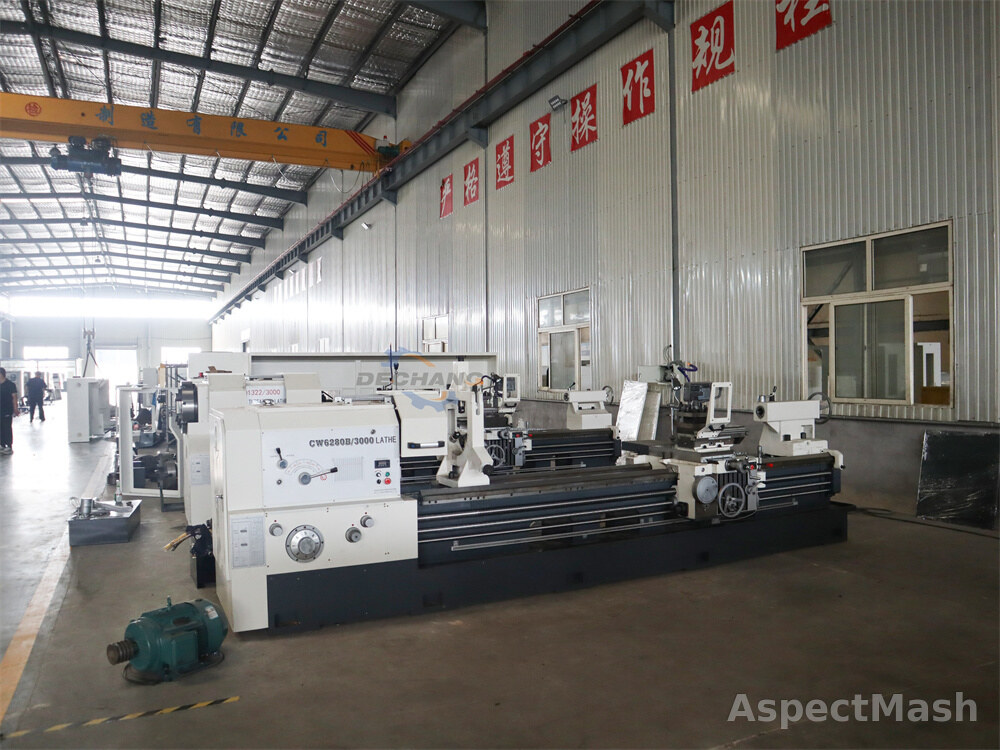

Тяжелый токарный станок CW6163E / CW6263E / CW6180E / CW6280E — фото 3

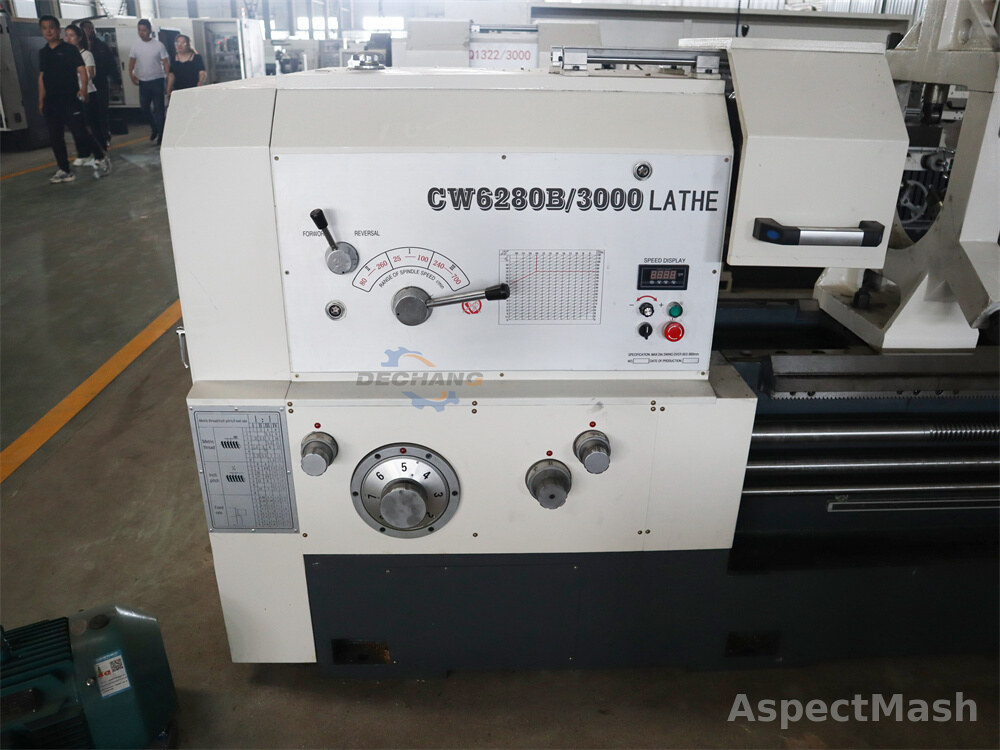

Тяжелый токарный станок CW6163E / CW6263E / CW6180E / CW6280E — фото 4

Тяжелые токарные станки

Тяжелый токарный станок CW6163E / CW6263E / CW6180E / CW6280E

Тяжелый токарный станок CW6163E / CW6263E / CW6180E / CW6280E — оборудование для обработка крупногабаритных валов, втулок, фланцев, барабанов и тяжелых заготовок в ремонтном и серийном производстве. Основные параметры: диаметр над станиной 630, РМЦ 1500/2000/3000/4000/5000/6000, отверстие шпинделя 105.

Исполнений: 4

Viber WhatsApp

Описание

применяется там, где нужно совместить надежную механическую обработку с понятной настройкой и подбором комплектации под задачу. Страница объединяет исполнения CW6163E / CW6263E / CW6180E / CW6280E; при подборе важно проверить РМЦ, диаметр обработки, отверстие шпинделя, диапазон оборотов и мощность двигателя. Станок подходит для обработка крупногабаритных валов, втулок, фланцев, барабанов и тяжелых заготовок в ремонтном и серийном производстве. Поставка, комплектация и наличие уточняются по запросу с учетом требуемой длины обработки и оснастки.

Назначение и применение

обработка крупногабаритных валов, втулок, фланцев, барабанов и тяжелых заготовок в ремонтном и серийном производстве

Комплектация

Уточняется по запросу

Преимущества

оборудование для обработка крупногабаритных валов, втулок, фланцев, барабанов и тяжелых заготовок в ремонтном и серийном производстве. Основные параметры: диаметр над станиной 630, РМЦ 1500/2000/3000/4000/5000/6000, отверстие шпинделя 105.

Технические характеристики

Технические параметры

Максимальный диаметр обработки над станиной, мм	CW6163E 630 CW6263E 800
Максимальный диаметр над суппортом, мм	CW6163E 350 CW6263E 520
Максимальный диаметр в выемке станины, мм	CW6163E / CW6263E 800 CW6180E / CW6280E 1000
Расстояние между центрами / РМЦ, мм	CW6163E 1500/2000/3000/4000/5000/6000 CW6263E 1500/2000/3000/4000/5000/6000
Ширина направляющих станины, мм	CW6163E 550 CW6263E 550
Максимальная масса заготовки, T	CW6163E 3 CW6263E 3
Диаметр отверстия шпинделя, мм	CW6163E 105 CW6263E 105
Конус отверстия шпинделя, -	CW6163E Metric φ120/ 1:20 CW6263E Metric φ120/ 1:20
Тип конца шпинделя, -	CW6163E C11 CW6263E C11
Количество ступеней скоростей шпинделя, -	CW6163E 3 steps CW6263E 3 steps
Spindle speed range, об/мин	CW6163E 10-1200 CW6263E 10-1200

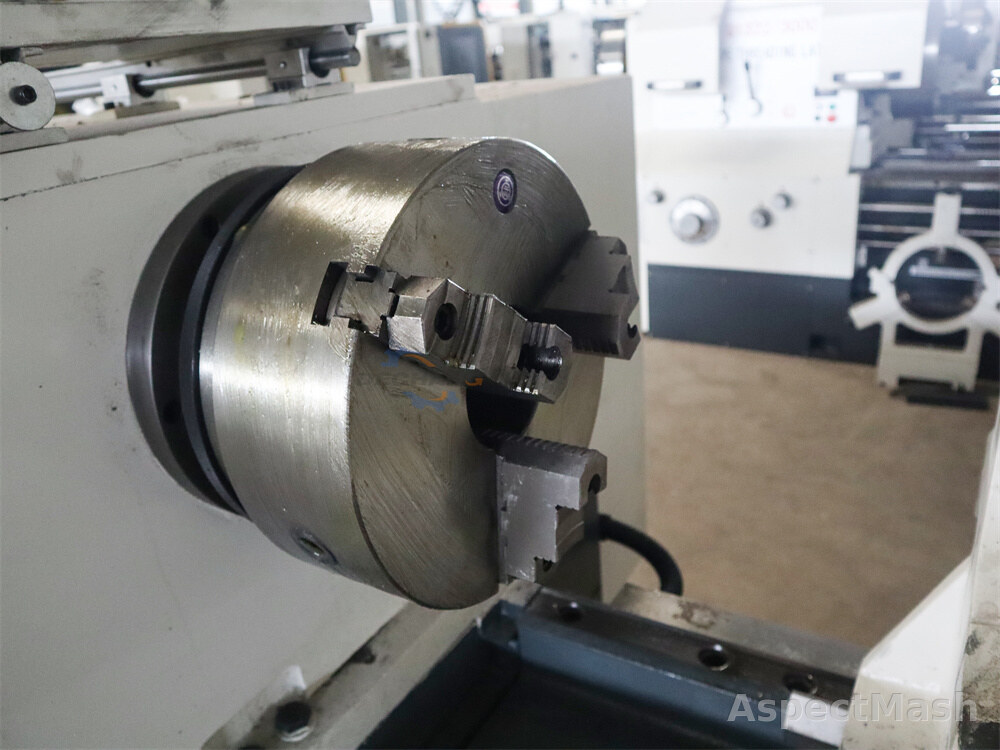

Патрон, мм	CW6163E φ320 3 jaw manual CW6263E φ320 3 jaw manual
Резцедержатель, -	CW6163E Manual 4 station CW6263E Manual 4 station
Размер державки резца, мм	CW6163E 3232 CW6263E* 32*32
Ход верхнего суппорта, мм	CW6163E 200 CW6263E 200
Поперечный ход суппорта, мм	CW6163E 330 CW6263E 420
Диапазон продольных подач, мм/об	CW6163E 0.095-1.4(32 kinds) CW6263E 0.095-1.4(32 kinds)
Диапазон поперечных подач, мм/об	CW6163E 0.042-0.7 (32 kinds) CW6263E 0.042-0.7 (32 kinds)
Быстрое перемещение по оси X, мм/мин	CW6163E 1870 CW6263E 1870
Быстрое перемещение по оси Z, мм/мин	CW6163E 3740 CW6263E 3740
Диапазон метрических резьб, мм	CW6163E 1-15(22 kinds) CW6263E 1-15(22 kinds)
Диапазон дюймовых резьб, TPI	CW6163E 14-1(26 kinds) CW6263E 14-1(26 kinds)
Диаметр пиноли задней бабки, мм	CW6163E φ100 CW6263E φ100
Конус пиноли задней бабки, -	CW6163E MT5 CW6263E MT5
Ход пиноли задней бабки, мм	CW6163E 250 CW6263E 250
Мощность главного двигателя, кВт	CW6163E 11 CW6263E 11
Мощность двигателя быстрых перемещений, кВт	CW6163E 1.1 CW6263E 1.1
Мощность насоса СОЖ, кВт	CW6163E 0.125 CW6263E 0.125
Масса станка при РМЦ 1500 мм, T	CW6163E 4.2 CW6263E 4.3
Габаритные размеры при РМЦ 1500 мм, мм	CW6163E 357016001400 CW6263E 357016001500
