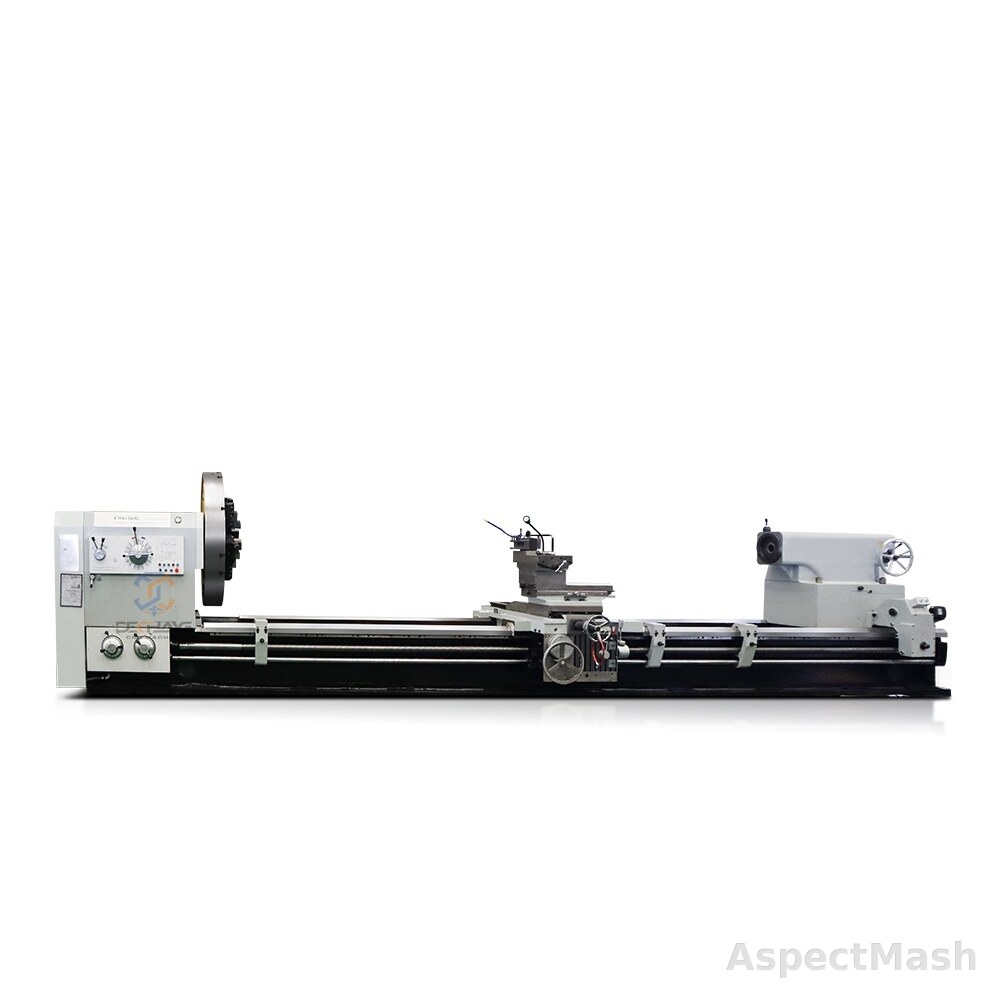

Тяжелый токарный станок CW61100L / CW61125L / CW61140L / CW61160L

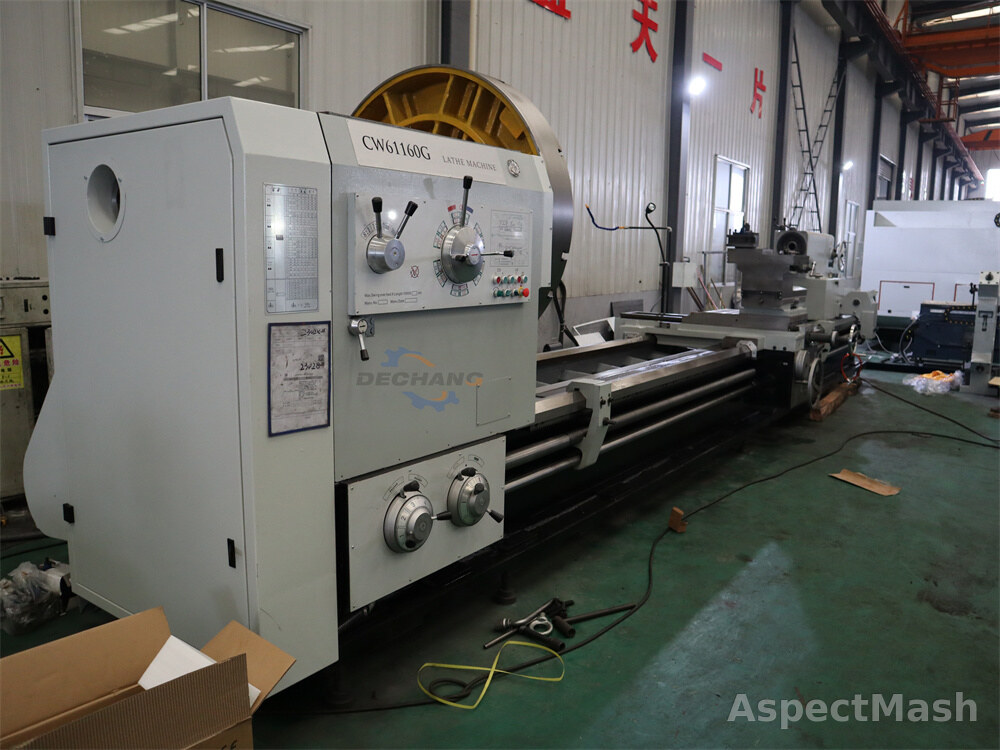

Тяжелый токарный станок CW61100L / CW61125L / CW61140L / CW61160L — фото 2

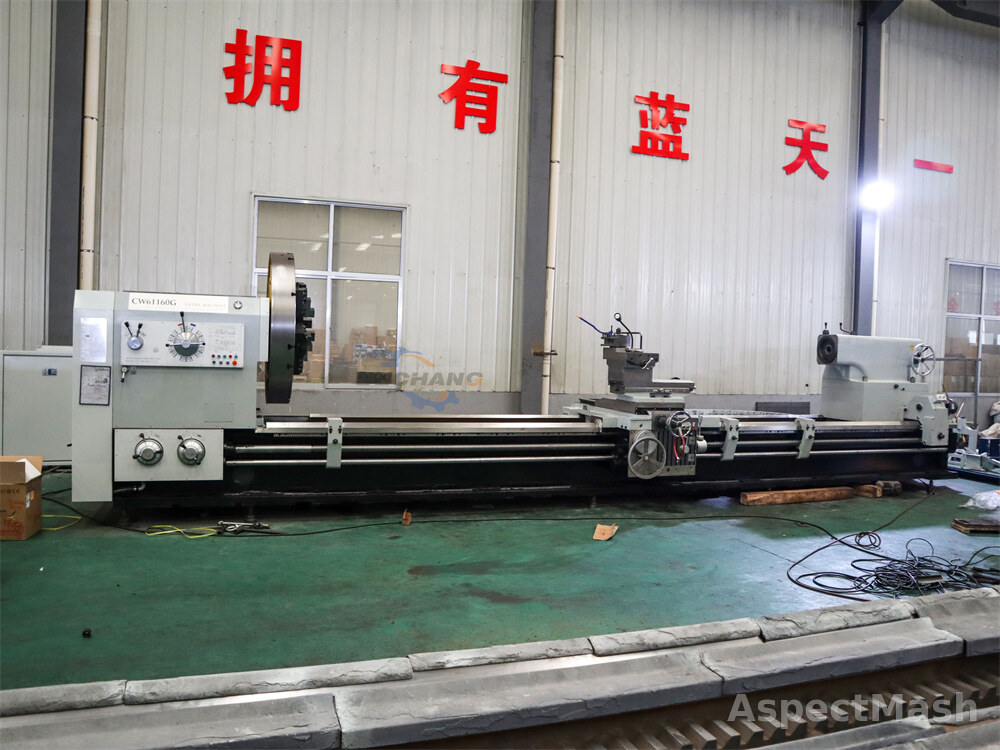

Тяжелый токарный станок CW61100L / CW61125L / CW61140L / CW61160L — фото 3

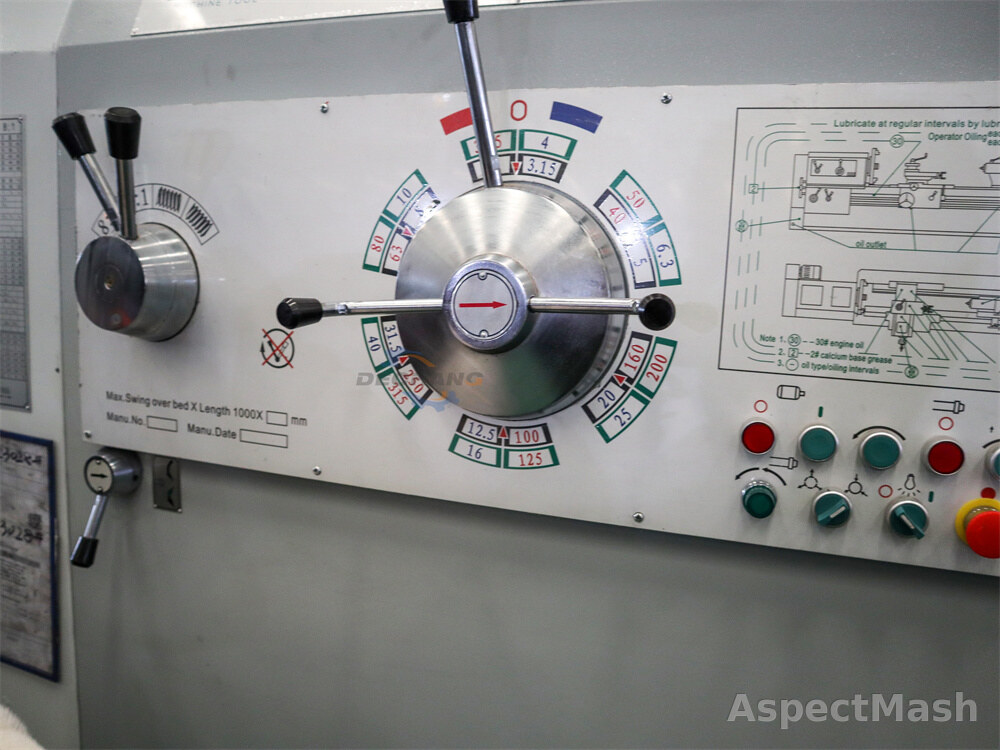

Тяжелый токарный станок CW61100L / CW61125L / CW61140L / CW61160L — фото 4

Тяжелые токарные станки

Тяжелый токарный станок CW61100L / CW61125L / CW61140L / CW61160L

Тяжелый токарный станок CW61100L / CW61125L / CW61140L / CW61160L — оборудование для обработка крупногабаритных валов, втулок, фланцев, барабанов и тяжелых заготовок в ремонтном и серийном производстве. Основные параметры: диаметр над станиной 1000, РМЦ 1500/2000/3000/ 4000/5000/6000/ 8000/10000/12000/16000, отверстие шпинделя 140.

Исполнений: 4

Viber WhatsApp

Описание

применяется там, где нужно совместить надежную механическую обработку с понятной настройкой и подбором комплектации под задачу. Страница объединяет исполнения CW61100L / CW61125L / CW61140L / CW61160L; при подборе важно проверить РМЦ, диаметр обработки, отверстие шпинделя, диапазон оборотов и мощность двигателя. Станок подходит для обработка крупногабаритных валов, втулок, фланцев, барабанов и тяжелых заготовок в ремонтном и серийном производстве. Поставка, комплектация и наличие уточняются по запросу с учетом требуемой длины обработки и оснастки.

Назначение и применение

обработка крупногабаритных валов, втулок, фланцев, барабанов и тяжелых заготовок в ремонтном и серийном производстве

Комплектация

Уточняется по запросу

Преимущества

оборудование для обработка крупногабаритных валов, втулок, фланцев, барабанов и тяжелых заготовок в ремонтном и серийном производстве. Основные параметры: диаметр над станиной 1000, РМЦ 1500/2000/3000/ 4000/5000/6000/ 8000/10000/12000/16000, отверстие шпинделя 140.

Технические характеристики

Технические параметры

Максимальный диаметр обработки над станиной, мм	CW61100L 1000 CW61125L 1250 CW61140L 1400 CW61160L 1600
Максимальный диаметр над суппортом, мм	CW61100L 610 CW61125L 860 CW61140L 1000 CW61160L 1200
Расстояние между центрами / РМЦ, мм	CW61100L 1500/2000/3000/ 4000/5000/6000/ 8000/10000/12000/16000 CW61125L 1500/2000/3000/ 4000/5000/6000/ 8000/10000/12000/16000 CW61140L 1500/2000/3000/ 4000/5000/6000/ 8000/10000/12000/16000 CW61160L 1500/2000/3000/ 4000/5000/6000/ 8000/10000/12000/16000
Ширина направляющих станины, мм	CW61100L 755 CW61125L 755 CW61140L 755 CW61160L 755
Максимальная масса заготовки, T	CW61100L 6 CW61125L 6 CW61140L 6 CW61160L 6
Диаметр отверстия шпинделя, мм	CW61100L 140 CW61125L 140 CW61140L 140 CW61160L 140
Конус отверстия шпинделя, -	CW61100L Metric φ150/ 1:20 CW61125L Metric φ150/ 1:20 CW61140L Metric φ150/ 1:20 CW61160L Metric φ150/ 1:20
Тип конца шпинделя, -	CW61100L A2-15 CW61125L A2-15 CW61140L A2-15 CW61160L A2-15
Количество ступеней скоростей шпинделя, -	CW61100L 3 CW61125L 3 CW61140L 3 CW61160L 3
Spindle speed range, об/мин	CW61100L 10-300 CW61125L 10-300 CW61140L 10-300 CW61160L 10-300

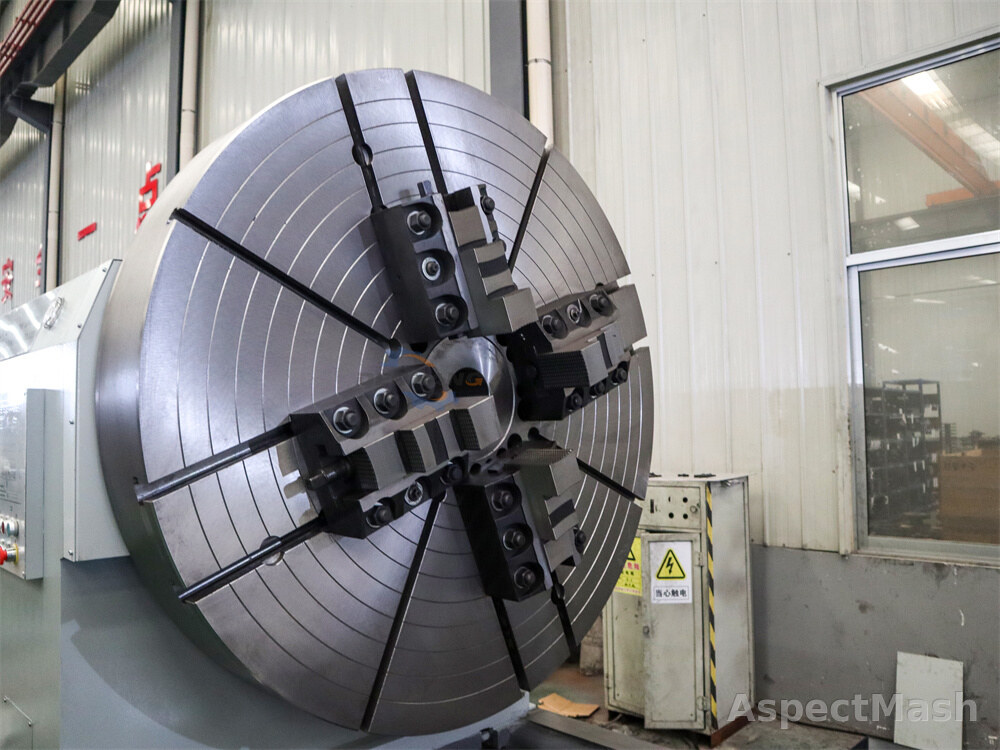

Патрон, мм	CW61100L φ1000 4 jaw manual CW61125L φ1000 4 jaw manual CW61140L φ1000 4 jaw manual CW61160L φ1000 4 jaw manual
Резцедержатель, -	CW61100L Manual 4 station CW61125L Manual 4 station CW61140L Manual 4 station CW61160L Manual 4 station
Размер державки резца, мм	CW61100L 4040 CW61125L* 4040 CW61140L* 4040 CW61160L* 40*40
Ход верхнего суппорта, мм	CW61100L 300 CW61125L 300 CW61140L 300 CW61160L 300
Поперечный ход суппорта, мм	CW61100L 520 CW61125L 650 CW61140L 720 CW61160L 820
Диапазон продольных подач, мм/об	CW61100L 0.1-1.5(32 kinds) CW61125L 0.1-1.5(32 kinds) CW61140L 0.1-1.5(32 kinds) CW61160L 0.1-1.5(32 kinds)
Диапазон поперечных подач, мм/об	CW61100L 0.05-0.75(32 kinds) CW61125L 0.05-0.75(32 kinds) CW61140L 0.05-0.75(32 kinds) CW61160L 0.05-0.75(32 kinds)
Быстрое перемещение по оси X, мм/мин	CW61100L 1870 CW61125L 1870 CW61140L 1870 CW61160L 1870
Быстрое перемещение по оси Z, мм/мин	CW61100L 3740 CW61125L 3740 CW61140L 3740 CW61160L 3740
Диапазон метрических резьб, мм	CW61100L 1-15(23 kinds) CW61125L 1-15(23 kinds) CW61140L 1-15(23 kinds) CW61160L 1-15(23 kinds)
Диапазон дюймовых резьб, TPI	CW61100L 28-2(22 kinds) CW61125L 28-2(22 kinds) CW61140L 28-2(22 kinds) CW61160L 28-2(22 kinds)
Диаметр пиноли задней бабки, мм	CW61100L φ160 CW61125L φ160 CW61140L φ160 CW61160L φ160
Конус пиноли задней бабки, -	CW61100L MT6 CW61125L MT6 CW61140L MT6 CW61160L MT6
Ход пиноли задней бабки, мм	CW61100L 300 CW61125L 300 CW61140L 300 CW61160L 300
Мощность главного двигателя, кВт	CW61100L 22 CW61125L 22 CW61140L 22 CW61160L 22
Мощность двигателя быстрых перемещений, кВт	CW61100L 1.5 CW61125L 1.5 CW61140L 1.5 CW61160L 1.5
Мощность насоса СОЖ, кВт	CW61100L 0.125 CW61125L 0.125 CW61140L 0.125 CW61160L 0.125
Масса станка при РМЦ 1500 мм, T	CW61100L 10.2 CW61125L 11.2 CW61140L 12.2 CW61160L 13.2
Габаритные размеры при РМЦ 1500 мм, мм	CW61100L 460021001650 CW61125L 460022501750 CW61140L 460023001900 CW61160L 460024502200
