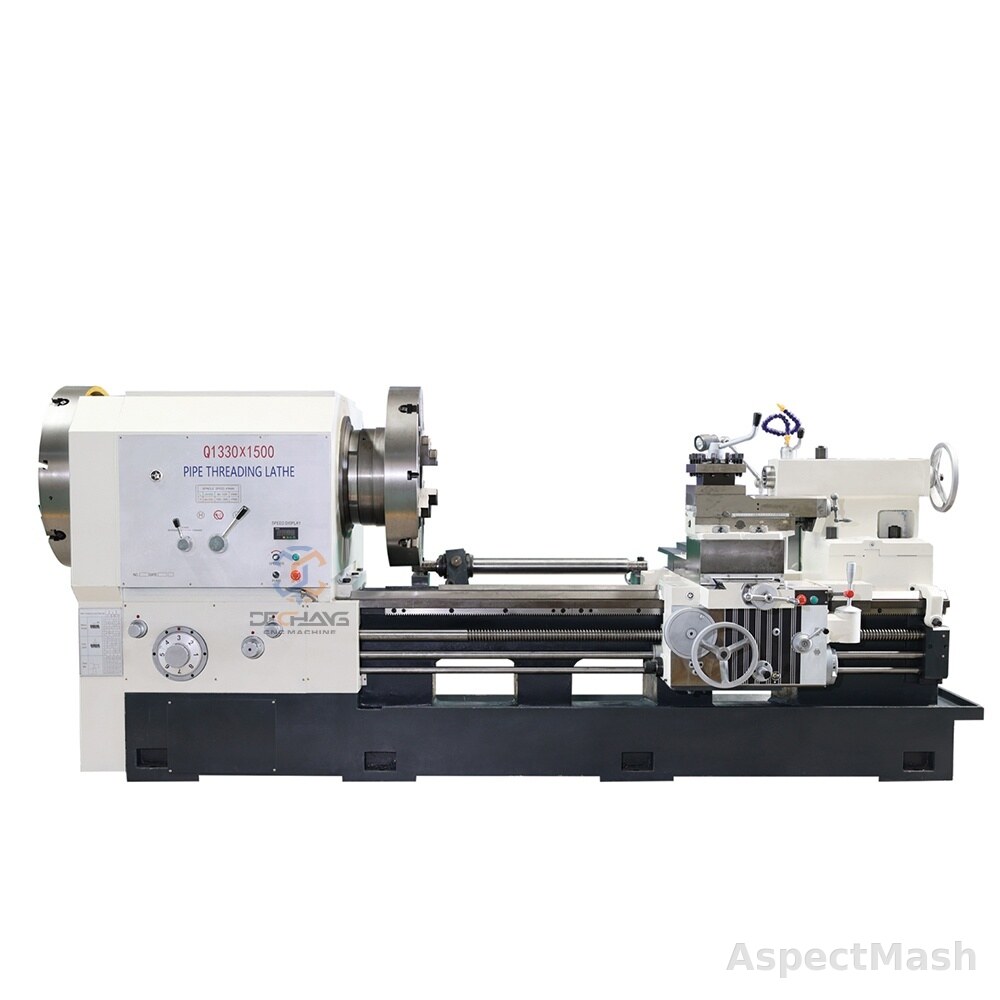

Трубонарезной токарный станок Q1330

Трубонарезной токарный станок Q1330 предназначен для обработки труб, муфт, патрубков и заготовок с крупным проходным отверстием шпинделя. Станок применяют для точения, подрезки торцов и нарезания трубной резьбы; отверстие шпинделя — 305 мм, диапазон трубной резьбы — 80-295 мм.

Viber WhatsApp

Описание

специализированный токарный станок для обработки трубных заготовок, муфт, фланцевых деталей, патрубков и изделий с большим проходным отверстием. Модель рассчитана на точение, растачивание, подрезку торцов и нарезание трубной резьбы. По характеристикам: диаметр над станиной 800 мм, РМЦ 1000/1500/3000 мм, отверстие шпинделя 305 мм, диапазон трубной резьбы 80-295 мм, максимальная нагрузка 4 т, мощность главного двигателя 15 кВт. Станок подходит для ремонтных предприятий, трубных участков, производств металлоконструкций, сервисных мастерских и предприятий, работающих с длинномерными цилиндрическими заготовками. При подборе важно уточнять диаметр трубы, длину детали, требуемый тип резьбы, массу заготовки и исполнение патрона.

Назначение и применение

Обработка труб, муфт, патрубков, фланцевых деталей и заготовок с большим проходным отверстием; нарезание трубной резьбы.

Комплектация

Уточняется по поставке

Преимущества

предназначен для обработки труб, муфт, патрубков и заготовок с крупным проходным отверстием шпинделя. Станок применяют для точения, подрезки торцов и нарезания трубной резьбы; отверстие шпинделя — 305 мм, диапазон трубной резьбы — 80-295 мм.

Технические характеристики

Основные параметры

Макс. диаметр обработки над станиной, мм	800
Макс. диаметр обработки над суппортом, мм	480
Расстояние между центрами / РМЦ, мм	1000/1500/3000
Ширина направляющих станины, мм	600/650
Максимальная нагрузка, T	4
Отверстие шпинделя, мм	305
Количество ступеней скорости шпинделя, -	2 steps VF
Диапазон частоты вращения шпинделя, pm	20-300
Поперечный ход суппорта, мм	420
Быстрое перемещение по X, мм/мин	1870
Быстрое перемещение по Z, мм/мин	3740

Резьбы и подачи

Диапазон нарезания трубной резьбы, мм	80-295
Диапазон продольных подач, мм/об	0.095-1.4(32 kinds)
Диапазон поперечных подач, мм/об	0.042-0.7 (32 kinds)
Диапазон метрической резьбы, мм	1-15 (22 kinds)
Диапазон дюймовой резьбы, TPI	14-1 (26 kinds)

Оснастка

Патрон, мм	φ780 4 jaw manual
Резцедержатель, ~	Manual 4 station
Размер державки инструмента, мм	32*32
Ход верхнего суппорта, мм	200
Диаметр пиноли задней бабки, мм	φ120
Конус пиноли задней бабки, -	MT6
Ход пиноли задней бабки, мм	290

Электрика

Мощность главного двигателя, кВт	15
Мощность двигателя быстрых перемещений, кВт	1.1
Мощность насоса СОЖ, кВт	0.125

Габариты и масса

Machine weight(1500mm), T	8.7
Overall dimension(LWH)(1500mm), мм	375016501600
