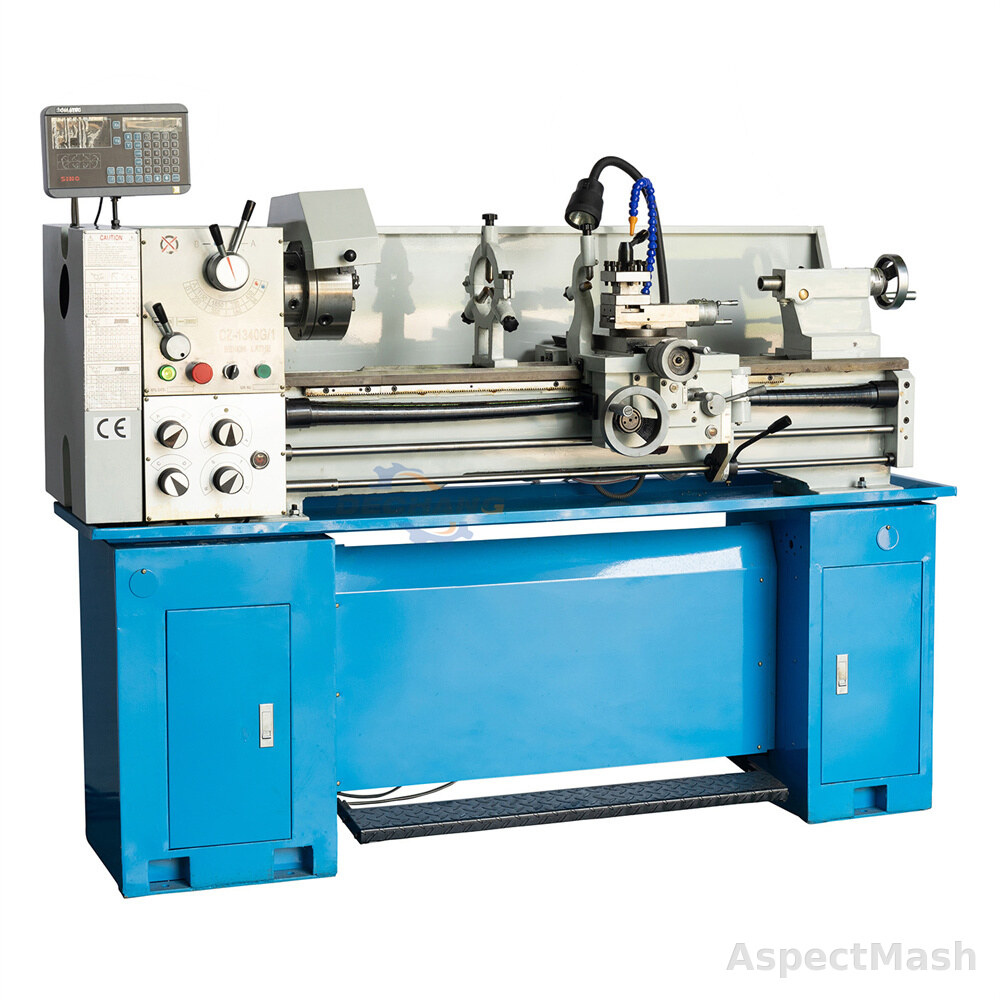

Настольный токарный станок CZ1340G/1 / CZ1440G/1

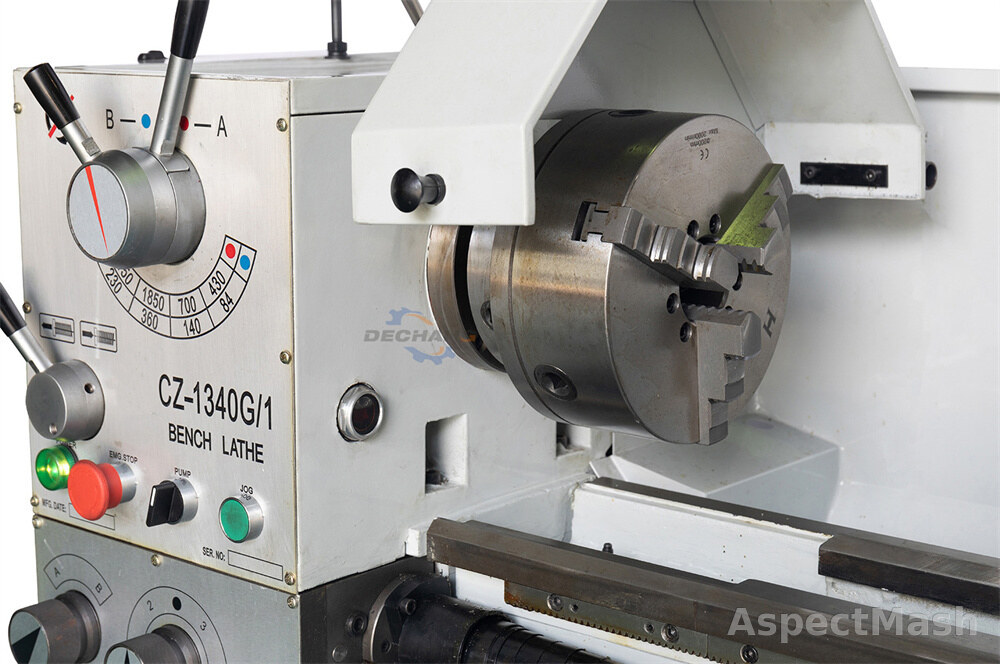

Настольный токарный станок CZ1340G/1 / CZ1440G/1 — фото 2

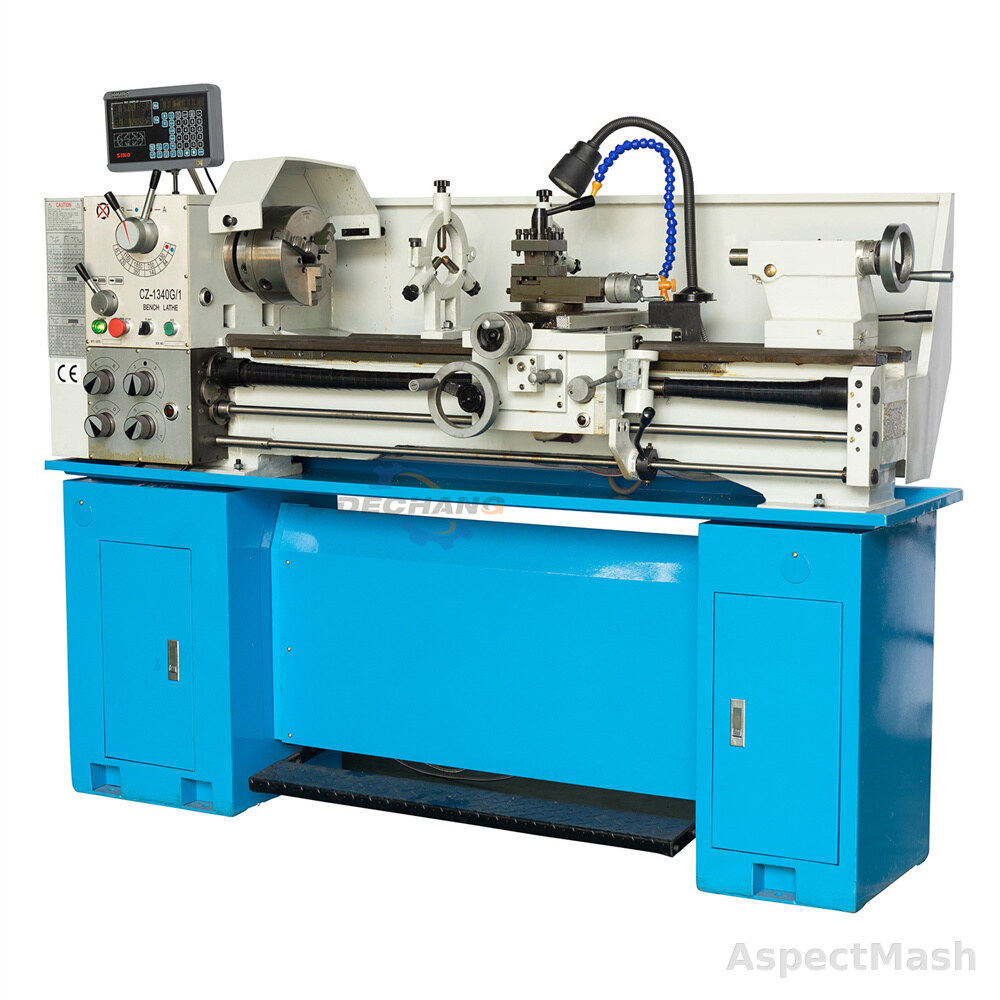

Настольный токарный станок CZ1340G/1 / CZ1440G/1 — фото 3

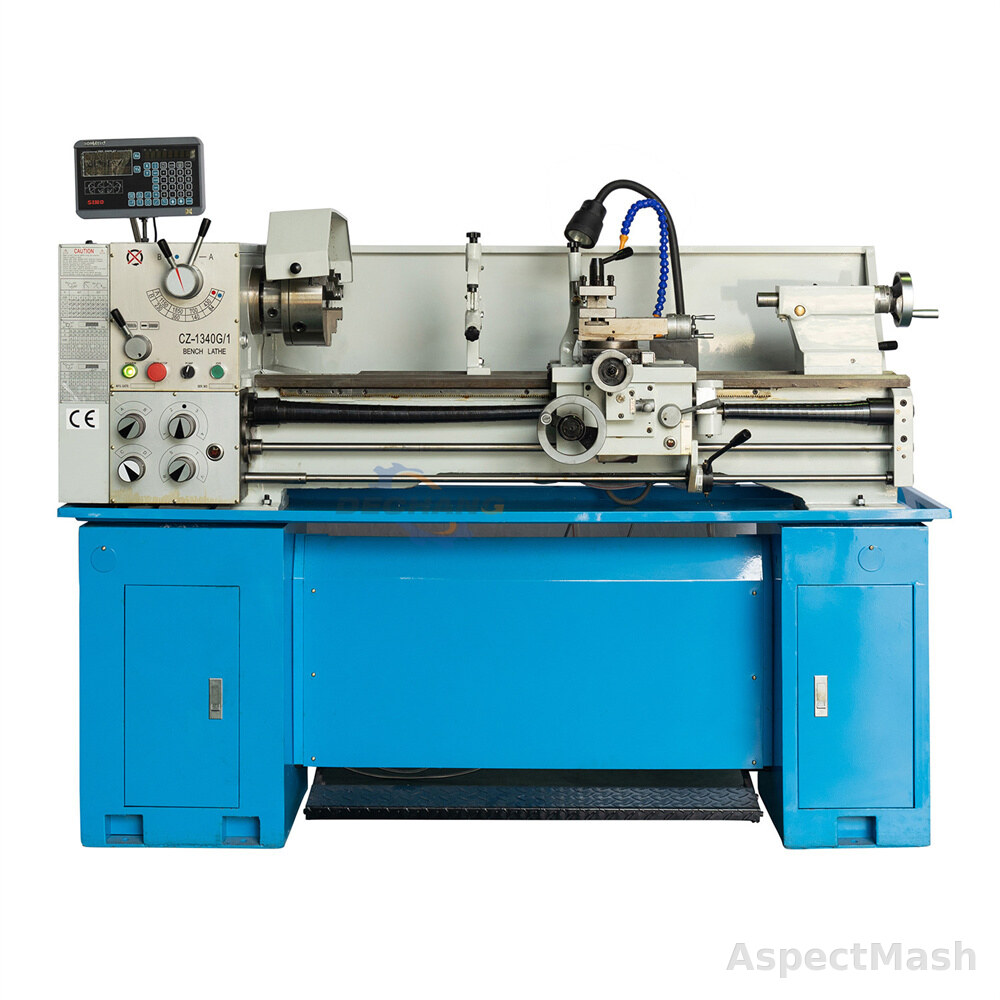

Настольный токарный станок CZ1340G/1 / CZ1440G/1 — фото 4

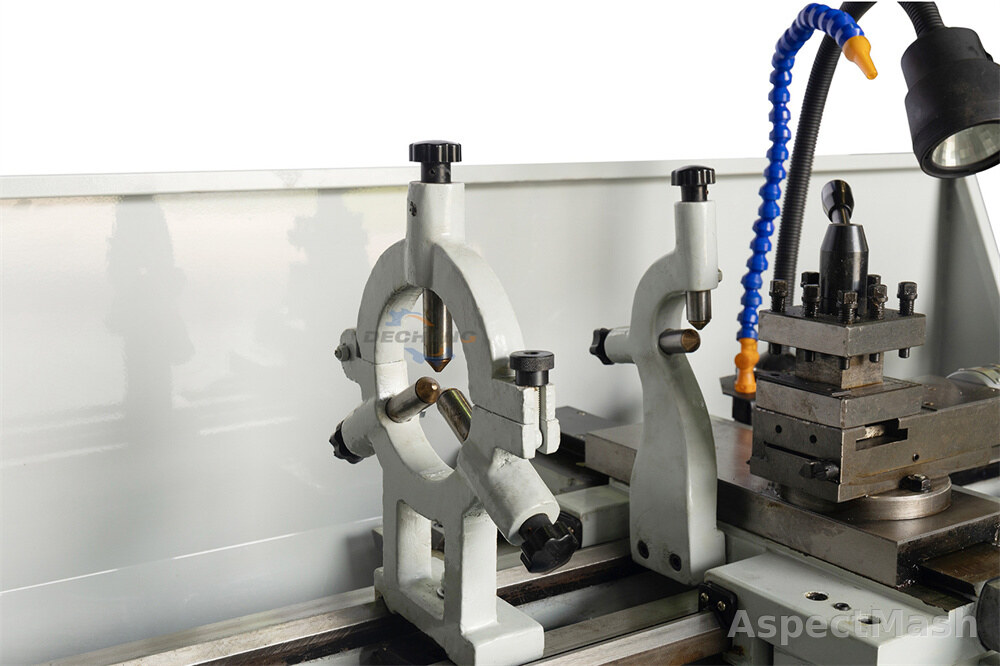

Настольный токарный станок CZ1340G/1 / CZ1440G/1 — фото 5

Настольные токарные станки

Настольный токарный станок CZ1340G/1 / CZ1440G/1

Настольный токарный станок CZ1340G/1 / CZ1440G/1 — компактный станок по металлу для мастерской, инструментального участка и мелкосерийной обработки. Модели подходят для точения, расточки, подрезки торцов и нарезания резьбы при ограниченной площади установки.

Исполнений: 2

Viber WhatsApp

Описание

относится к компактным универсальным станкам для обработки металлических деталей небольшого и среднего размера. Станок удобен для ремонтной мастерской, учебного класса, инструментального участка, опытного производства и небольших серий. По исходным данным диапазон обработки включает диаметр над станиной от 330 мм, диаметр в выемке станины от 476 мм, РМЦ 1000 мм, отверстие шпинделя 38 мм и мощность главного двигателя 1.5(2HP) кВт. Конструкция рассчитана на выполнение основных токарных операций: наружное и внутреннее точение, подрезку торцов, сверление с задней бабки, обработку валов и втулок, а также нарезание метрической, дюймовой, модульной и питчевой резьбы. Для сайта эту позицию лучше вести как группу моделей, где конкретная модификация выбирается по диаметру обработки, РМЦ, отверстию шпинделя и мощности.

Назначение и применение

Токарная обработка небольших металлических деталей, валов, втулок, резьбовых элементов, ремонтные и инструментальные работы.

Комплектация

Уточняется по поставке

Преимущества

компактный станок по металлу для мастерской, инструментального участка и мелкосерийной обработки. Модели подходят для точения, расточки, подрезки торцов и нарезания резьбы при ограниченной площади установки.

Технические характеристики

Основные параметры

Макс. диаметр обработки над станиной, мм	CZ1340G/1 330 CZ1440G/1 355
Макс. диаметр обработки над суппортом, мм	CZ1340G/1 195 CZ1440G/1 220
Макс. диаметр обработки в выемке станины, мм	CZ1340G/1 476 CZ1440G/1 500
Расстояние между центрами / РМЦ, мм	CZ1340G/1 1000 CZ1440G/1 1000
Ширина направляющих станины, мм	CZ1340G/1 186 CZ1440G/1 186
Отверстие шпинделя, мм	CZ1340G/1 38 CZ1440G/1 38(51)
Диапазон частоты вращения шпинделя, об/мин	CZ1340G/1 84-1850 CZ1440G/1 84-1850
Количество ступеней скорости шпинделя, -	CZ1340G/1 8 CZ1440G/1 8
Поперечный ход суппорта, мм	CZ1340G/1 170 CZ1440G/1 160
Продольный ход, мм	CZ1340G/1 1000 CZ1440G/1 1000
Packing size(LWH), мм	CZ1340G/1 1920760760 440410700 370410700 CZ1440G/1 1920760760 440410700 370410700

Оснастка

Конус отверстия шпинделя, -	CZ1340G/1 MT5 CZ1440G/1 MT5
Ход верхнего суппорта, мм	CZ1340G/1 74 CZ1440G/1 70
Диаметр пиноли задней бабки, мм	CZ1340G/1 32 CZ1440G/1 32
Конус пиноли задней бабки, -	CZ1340G/1 MT3 CZ1440G/1 MT3
Ход пиноли задней бабки, мм	CZ1340G/1 95 CZ1440G/1 95

Резьбы и подачи

Диапазон продольных подач, мм/об	CZ1340G/1 0.052-1.392 CZ1440G/1 0.091-2.533
Диапазон поперечных подач, мм/об	CZ1340G/1 0.014-0.38 CZ1440G/1 0.025-0.69
Диапазон метрической резьбы, мм	CZ1340G/1 0.4-7(26 kinds) CZ1440G/1 0.4-7(26 kinds)
Диапазон дюймовой резьбы, TPI	CZ1340G/1 4-56(34 kinds) CZ1440G/1 4-56(34 kinds)
Диапазон модульной резьбы, M.P.	CZ1340G/1 0.35-5(16 kinds) CZ1440G/1 0.35-5(16 kinds)
Диапазон питчевой резьбы, D.P.	CZ1340G/1 6-104(36 kinds) CZ1440G/1 6-104(36 kinds)

Электрика

Мощность главного двигателя, кВт	CZ1340G/1 1.5(2HP) CZ1440G/1 1.5(2HP)
Мощность насоса СОЖ, кВт	CZ1340G/1 0.04(0.055HP) CZ1440G/1 0.04(0.055HP)

Габариты и масса

Масса станка, кг	CZ1340G/1 575/640 CZ1440G/1 575/640

Вопросы и ответы

Технические параметры и исполнение уточняются по выбранной модели.
