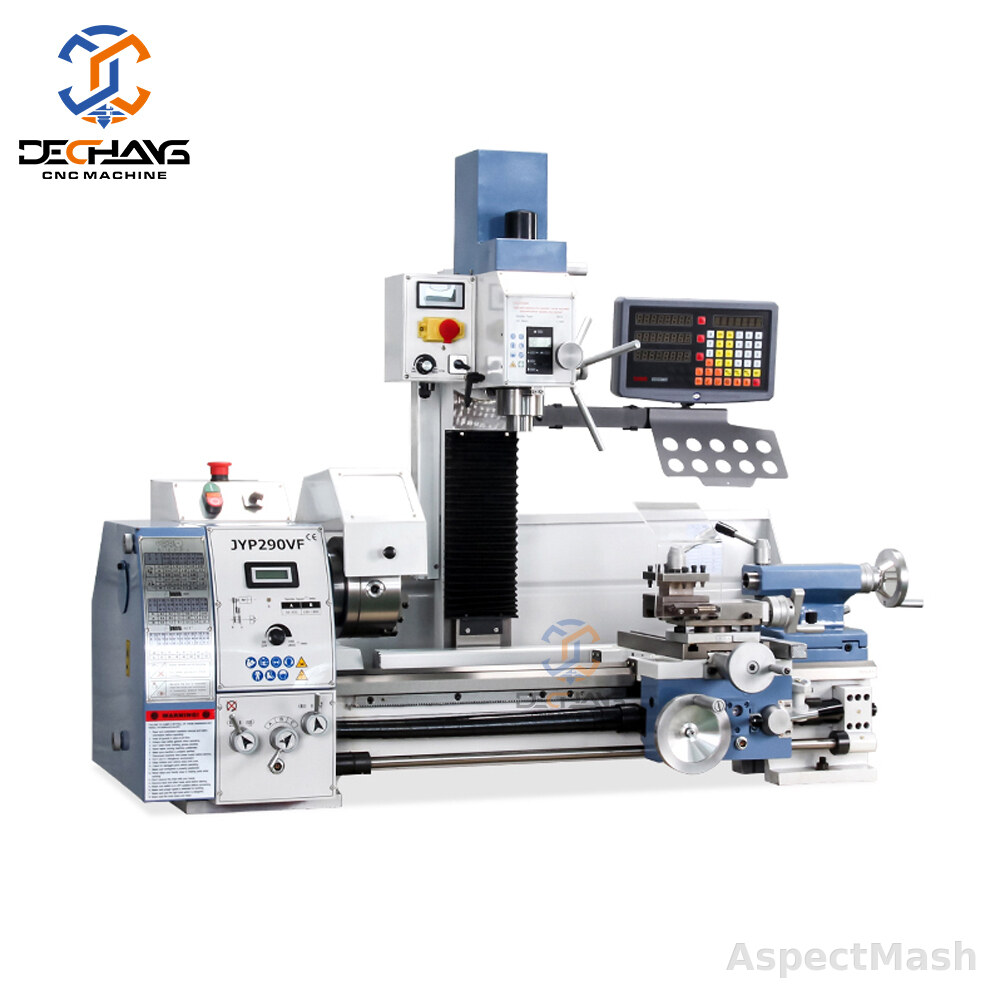

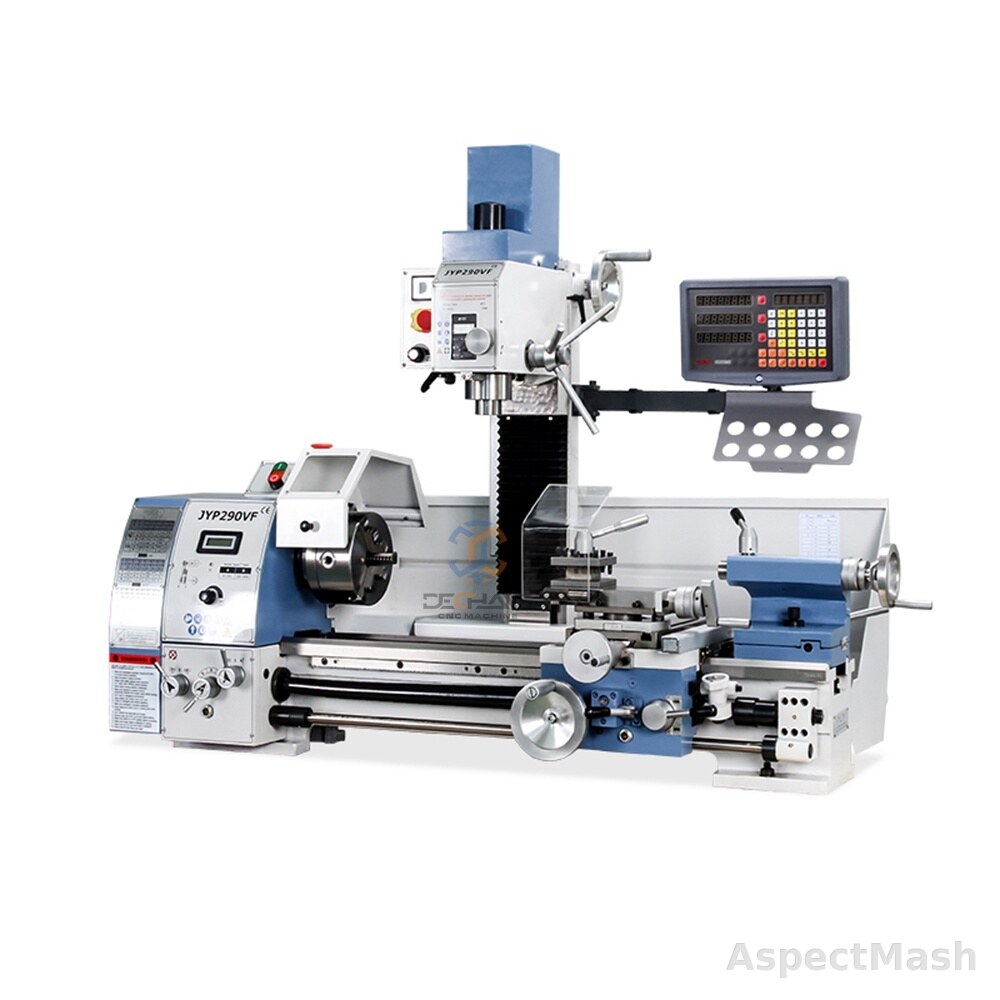

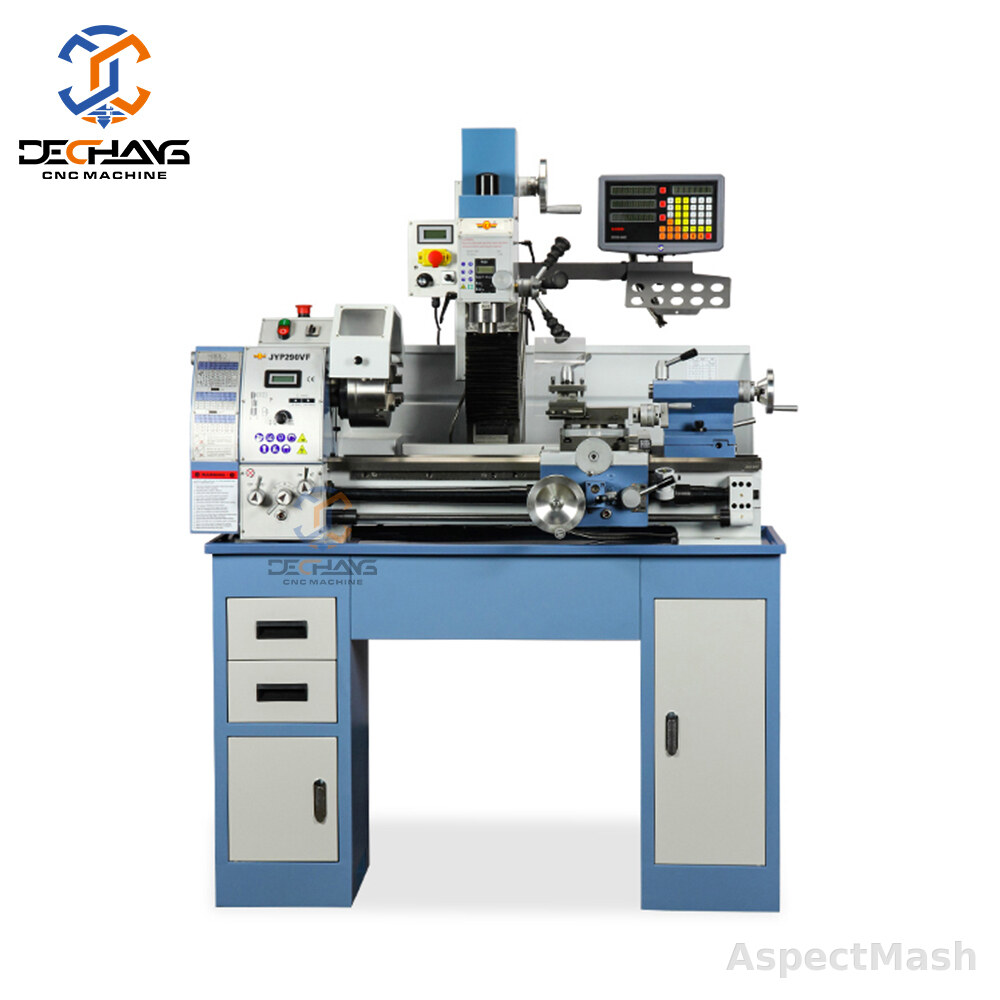

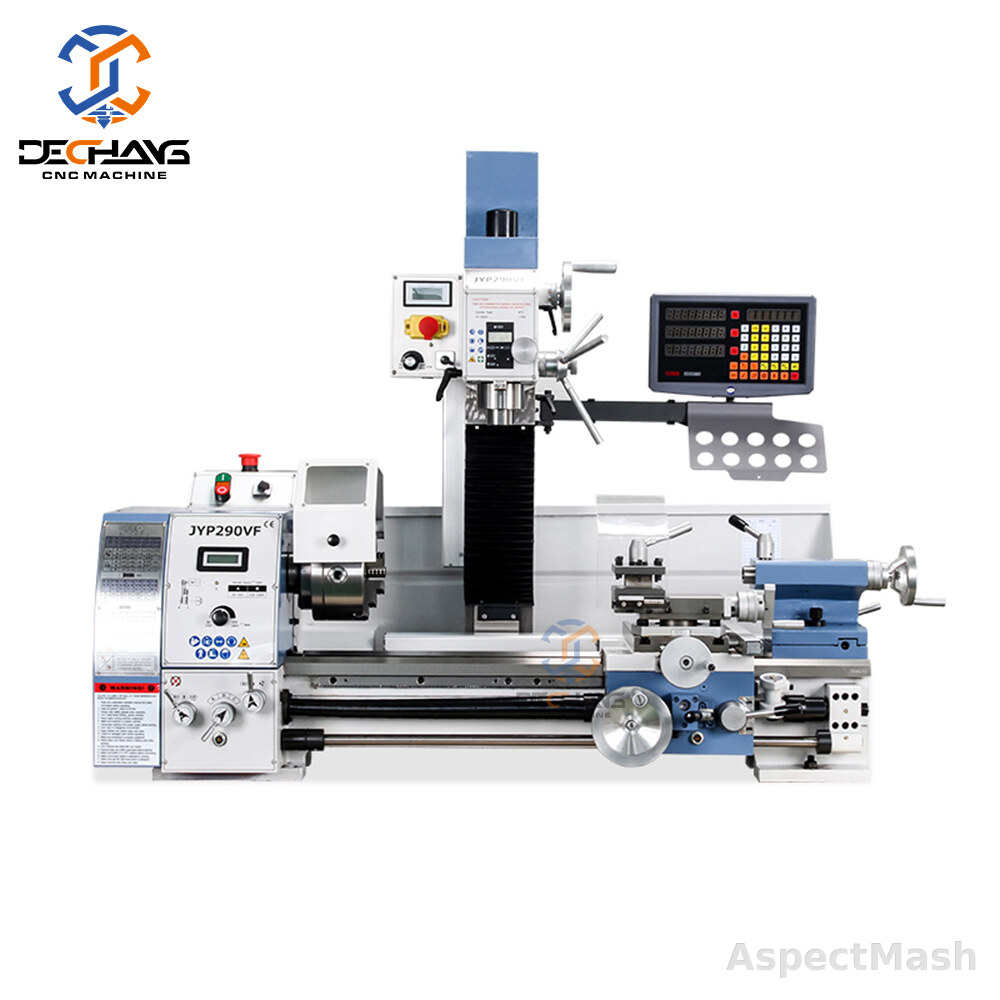

Комбинированный настольный токарно-фрезерный станок JYP290VF
Комбинированный настольный токарно-фрезерный станок JYP290VF — оборудование для токарная, сверлильная и фрезерная обработка небольших деталей в мастерских, ремонтных участках, учебных лабораториях и малом производстве. Основные параметры: диаметр над станиной 280 mm, РМЦ 700 mm, отверстие шпинделя 38 mm.
Описание
применяется там, где нужно совместить надежную механическую обработку с понятной настройкой и подбором комплектации под задачу. Страница объединяет исполнения JYP290VF; при подборе важно проверить РМЦ, диаметр обработки, отверстие шпинделя, диапазон оборотов и мощность двигателя. Станок подходит для токарная, сверлильная и фрезерная обработка небольших деталей в мастерских, ремонтных участках, учебных лабораториях и малом производстве. Поставка, комплектация и наличие уточняются по запросу с учетом требуемой длины обработки и оснастки.
Назначение и применение
токарная, сверлильная и фрезерная обработка небольших деталей в мастерских, ремонтных участках, учебных лабораториях и малом производстве

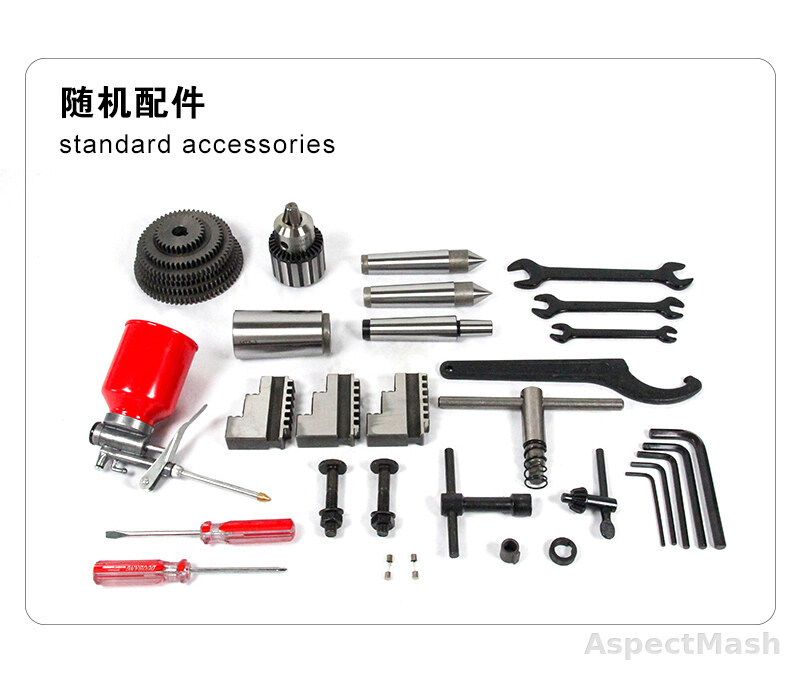

Комплектация
Уточняется по запросу
Преимущества
оборудование для токарная, сверлильная и фрезерная обработка небольших деталей в мастерских, ремонтных участках, учебных лабораториях и малом производстве. Основные параметры: диаметр над станиной 280 mm, РМЦ 700 mm, отверстие шпинделя 38 mm.
Технические характеристики
Основные параметры
| Максимальный диаметр обработки над станиной | 280 mm |
|---|---|
| Максимальный диаметр над суппортом | 165 mm |
| Расстояние между центрами / РМЦ | 700 mm |
| Ширина станины | 180 mm |
| Конус отверстия шпинделя | MT5 |
| Диаметр отверстия шпинделя | 38 mm |
| Количество скоростей шпинделя | Variable |
| Диапазон частоты вращения шпинделя | 50-1800 rpm |
| Диапазон метрических резьб | 0.2-3.5 mm,18 kinds |
| Диапазон дюймовых резьб | 8-56 T.P.I,21 kinds |
| Range of longitudinal feed | 0.02-0.28mm/r |
| Range of cross feed | 0.07-040 mm/r |
| Ход верхних салазок | 50 mm |
| Поперечный ход суппорта | 140 mm |
| Ход пиноли задней бабки | 94 mm |
| Конус пиноли задней бабки | MT3 |
Электрика
| Размер упаковки | 1400x750x1010 mm |
|---|---|
| Масса нетто/брутто | 280/320 kg |
| Максимальный диаметр сверления | 25mm |
| Максимальный диаметр концевого фрезерования | 16mm |
| Максимальный диаметр торцевого фрезерования | 63mm |
| Вертикальный ход | 260mm |
| Ход шпинделя | 50mm |
| Ширина Т-образного паза | 10mm |
| Spindle speed | 50-2250 rpm |
| Поворот фрезерной головки | ±90° |
Вопросы и ответы
Технические параметры и исполнение уточняются по выбранной модели.
