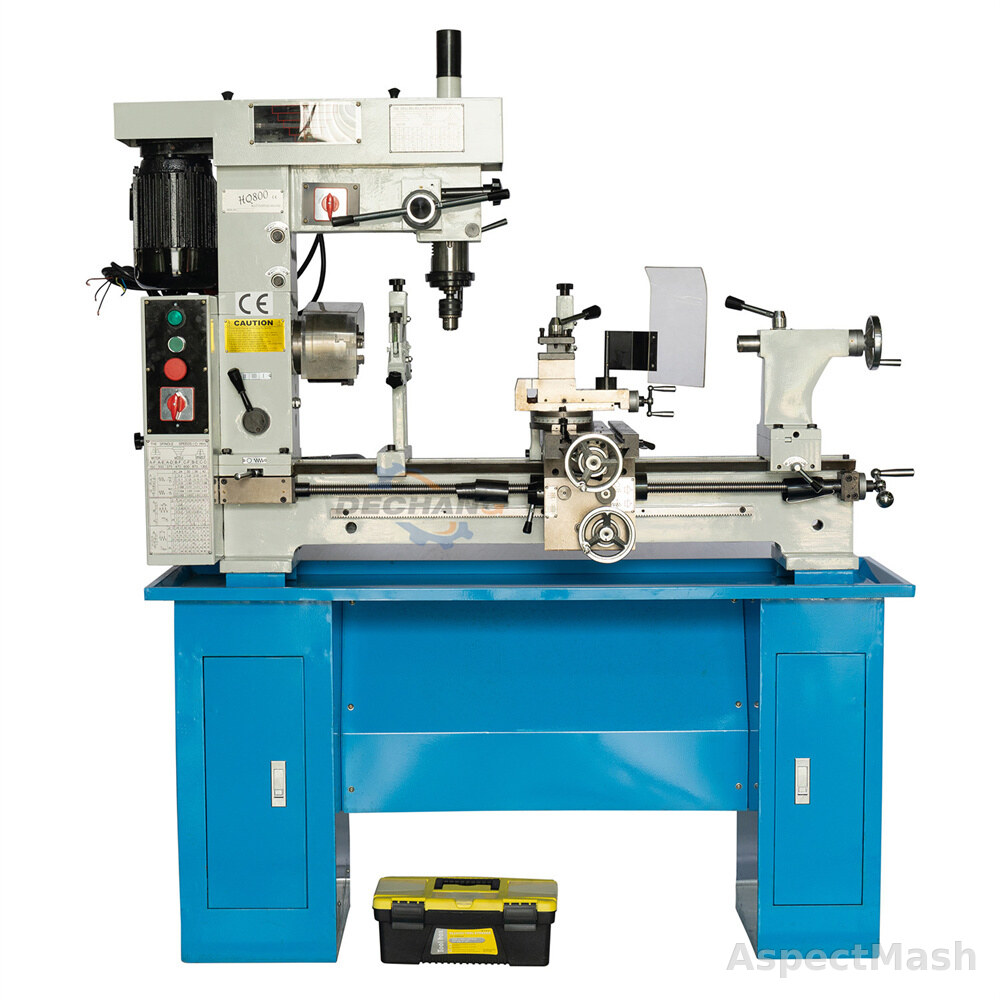

Комбинированный токарно-фрезерно-сверлильный станок HQ500 / HQ800

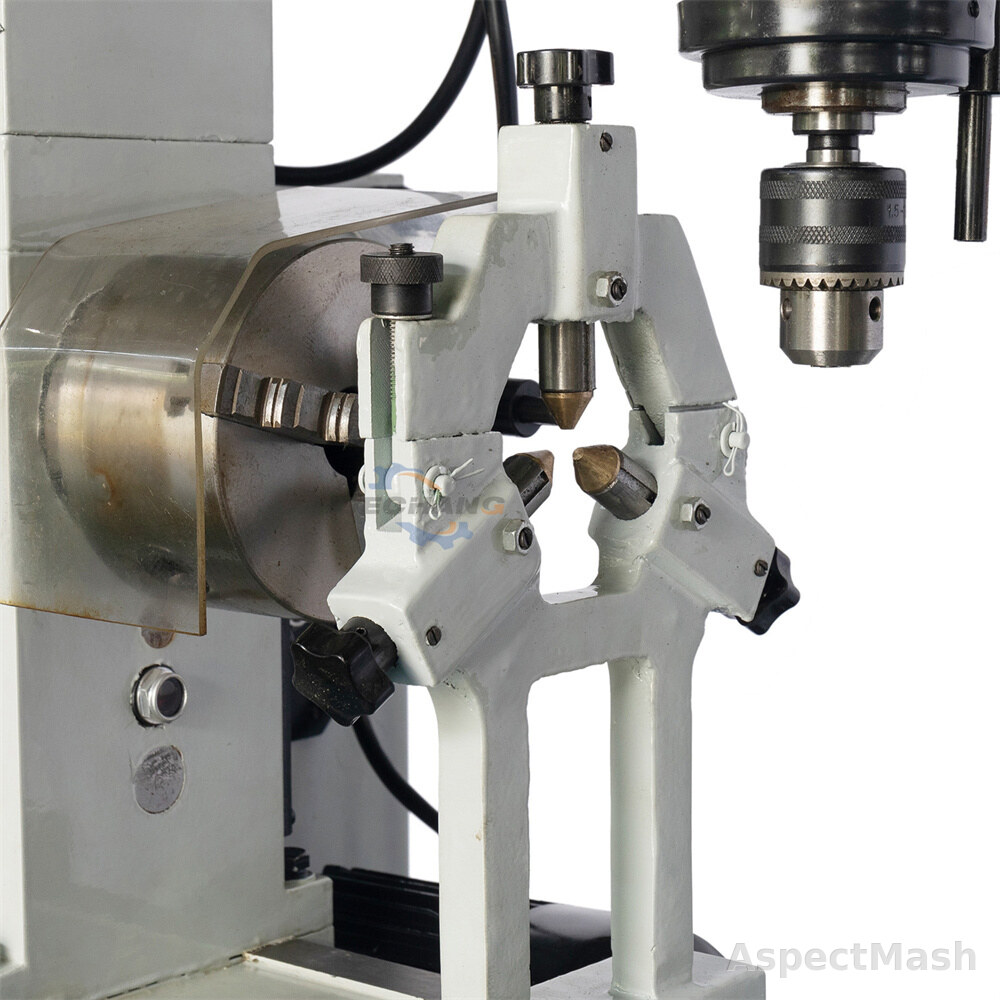

Комбинированный токарно-фрезерно-сверлильный станок HQ500 / HQ800 — фото 2

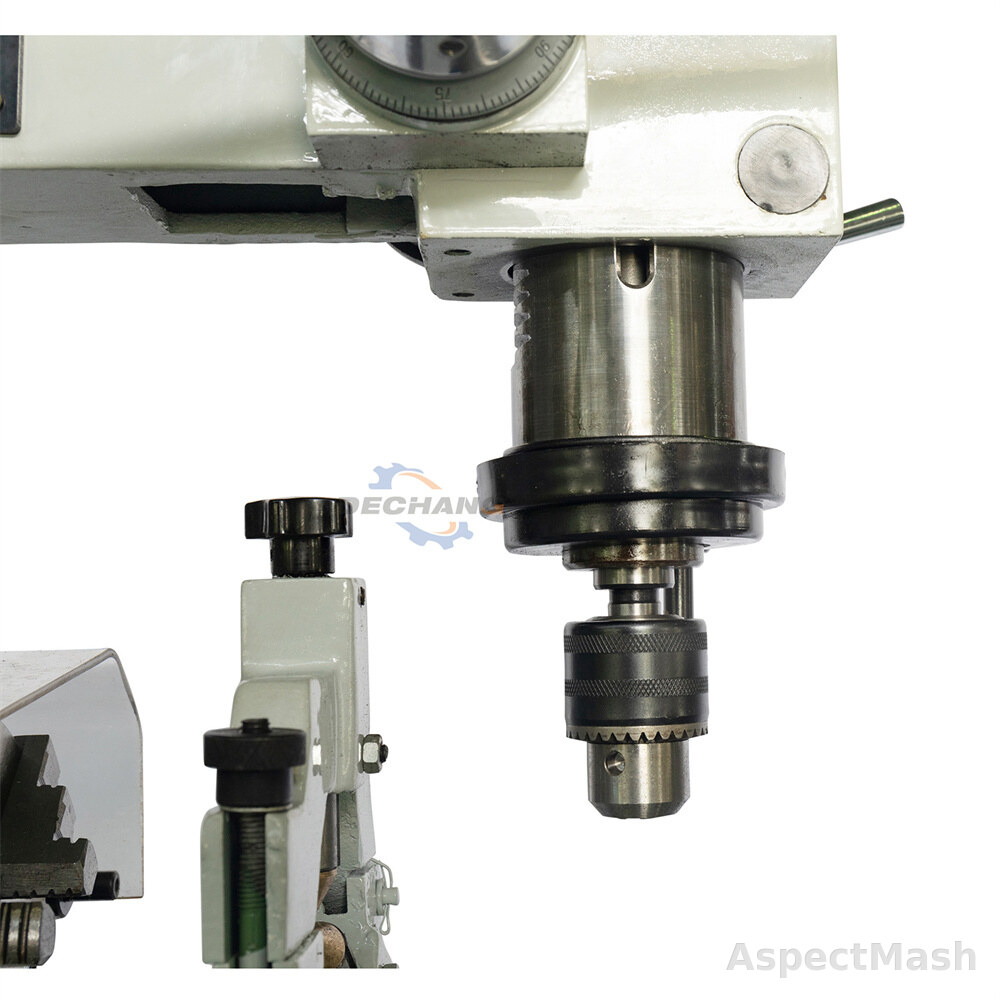

Комбинированный токарно-фрезерно-сверлильный станок HQ500 / HQ800 — фото 3

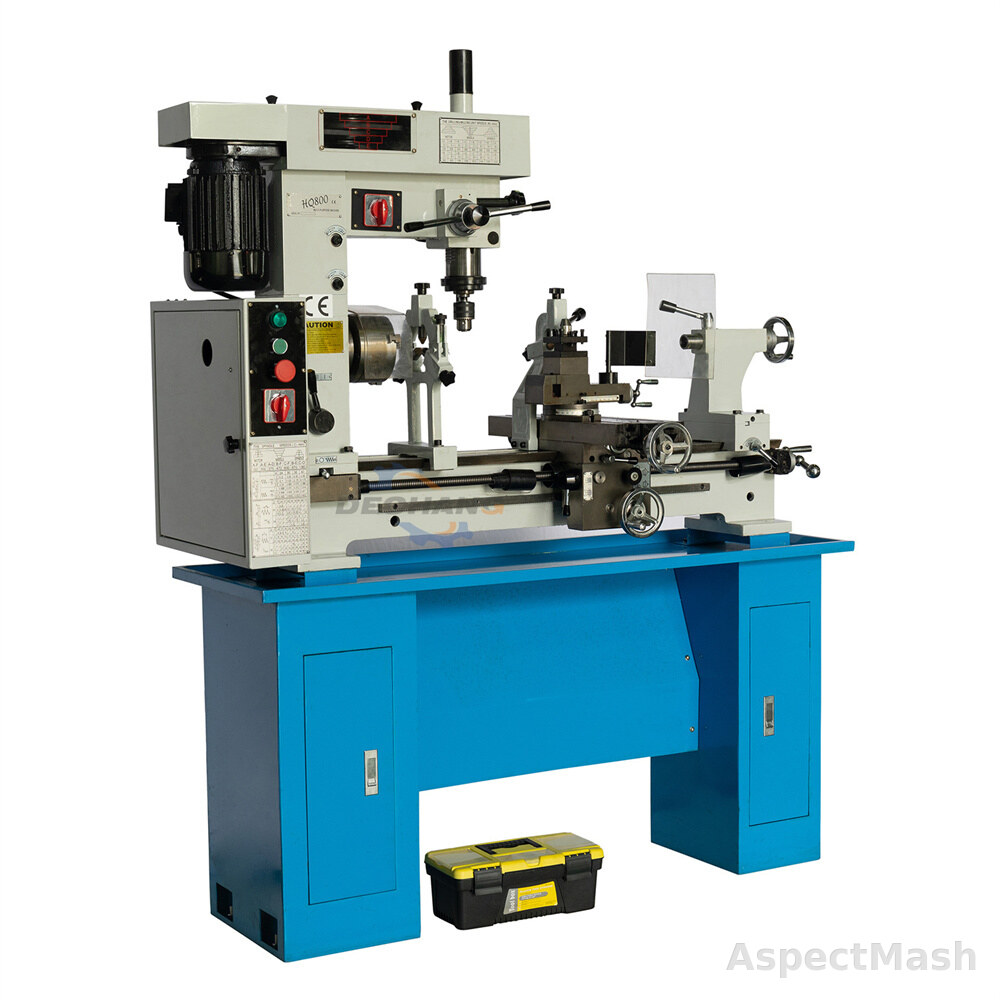

Комбинированный токарно-фрезерно-сверлильный станок HQ500 / HQ800 — фото 4

Комбинированные токарные станки

Комбинированный токарно-фрезерно-сверлильный станок HQ500 / HQ800

Комбинированный токарно-фрезерно-сверлильный станок HQ500 / HQ800 — оборудование для токарная, сверлильная и фрезерная обработка небольших деталей в мастерских, ремонтных участках, учебных лабораториях и малом производстве. Основные параметры: диаметр над станиной φ 420mm, РМЦ 500mm, отверстие шпинделя φ 28mm.

Исполнений: 2

Viber WhatsApp

Описание

применяется там, где нужно совместить надежную механическую обработку с понятной настройкой и подбором комплектации под задачу. Страница объединяет исполнения HQ500 / HQ800; при подборе важно проверить РМЦ, диаметр обработки, отверстие шпинделя, диапазон оборотов и мощность двигателя. Станок подходит для токарная, сверлильная и фрезерная обработка небольших деталей в мастерских, ремонтных участках, учебных лабораториях и малом производстве. Поставка, комплектация и наличие уточняются по запросу с учетом требуемой длины обработки и оснастки.

Назначение и применение

токарная, сверлильная и фрезерная обработка небольших деталей в мастерских, ремонтных участках, учебных лабораториях и малом производстве

Комплектация

Уточняется по запросу

Преимущества

оборудование для токарная, сверлильная и фрезерная обработка небольших деталей в мастерских, ремонтных участках, учебных лабораториях и малом производстве. Основные параметры: диаметр над станиной φ 420mm, РМЦ 500mm, отверстие шпинделя φ 28mm.

Технические характеристики

Токарная обработка

Максимальный диаметр обработки над станиной	HQ500 φ 420mm HQ800 φ 420mm
Расстояние между центрами / РМЦ	HQ500 500 mm HQ800 800mm
Максимальный продольный ход	HQ500 440mm HQ800 740mm
Максимальный поперечный ход	HQ500 200mm HQ800 200mm
Конус шпинделя	HQ500 M. T. 4 HQ800 M. T. 4
Диаметр отверстия шпинделя	HQ500 φ 28mm HQ800 φ 28mm
Количество ступеней скоростей шпинделя	HQ500 7 steps HQ800 7 steps
Диапазон частоты вращения шпинделя	HQ500 160-1360RPM HQ800 160-1360RPM
Ход пиноли	HQ500 70mm HQ800 70mm
Конус центра	HQ500 M. T. 3 HQ800 M. T. 3
Диапазон метрических резьб	HQ500 0.2-6mm HQ800 0.2-6mm
Диапазон дюймовых резьб	HQ500 4-120T. P. I HQ800 4-120T. P. I
Диапазон автоматической продольной подачи	HQ500 0.05-0.35mm/0.002-0.014＂ HQ800 0.05-0.35mm/0.002-0.014＂
Диапазон автоматической поперечной подачи	HQ500 0.05-0.35mm/0.002-0.014＂ HQ800 0.05-0.35mm/0.002-0.014＂

Сверление и фрезерование

Максимальный диаметр сверления	HQ500 φ 22mm HQ800 φ 22mm
Размер рабочего стола	HQ500 475× 160mm² HQ800 475× 160mm²
Максимальный диаметр концевой фрезы	HQ500 φ 28mm HQ800 φ 28mm
Максимальный диаметр торцевой фрезы	HQ500 φ 80mm HQ800 φ 80mm
Расстояние от оси шпинделя до колонны	HQ500 285mm HQ800 285mm
Расстояние от шпинделя до рабочего стола	HQ500 306mm HQ800 306mm
Вертикальный ход головки	HQ500 110mm HQ800 110mm
Поворот головки	HQ500 ± 360° HQ800 ± 360°

Электрика

Мощность двигателя	HQ500 0.55 kW HQ800 0.55 kW

Упаковка и масса

Размер упаковки	HQ500 1130×580×1100mm(HQ800:1430×580×1100mm) HQ800 1130×580×1100mm(HQ800:1430×580×1100mm)
Масса нетто/брутто	HQ500 245kg/280kg(HQ800:275kg/325kg) HQ800 245kg/280kg(HQ800:275kg/325kg)
