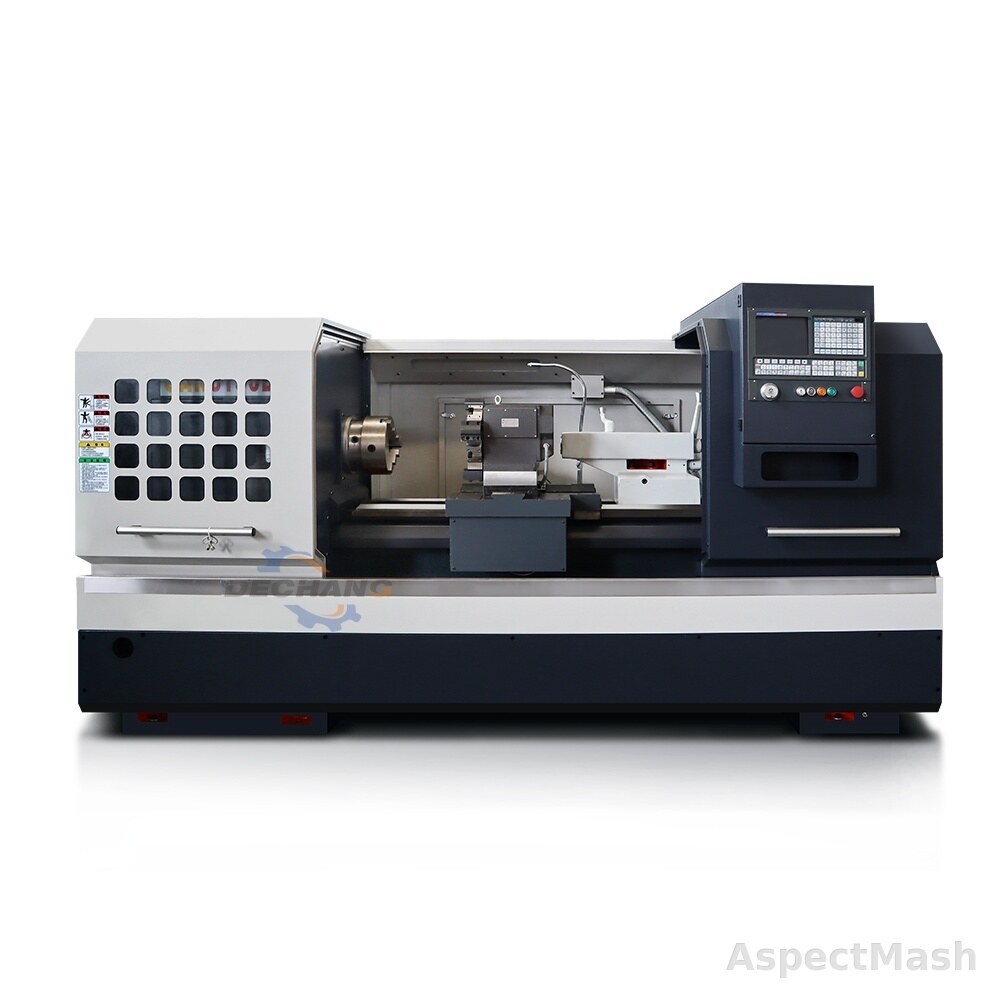

Токарный станок с ЧПУ с плоской станиной CAK6161 / CAK6161B / CAK6161C

Токарный станок с ЧПУ с плоской станиной CAK6161 / CAK6161B / CAK6161C — горизонтальный токарный станок для серийная и мелкосерийная токарная обработка валов, втулок, фланцев и деталей тел вращения с программным управлением. Ключевые параметры: диаметр над станиной 610, РМЦ/длина обработки 750/1000/1500/2000/3000, отверстие шпинделя 52,(80 for B),[105 for C].

Исполнений: 3

Viber WhatsApp

Описание

относится к группе токарных станков с ЧПУ с плоской станиной. Такое исполнение удобно для обработки типовых деталей, где важны повторяемость, стабильная геометрия и быстрое переналаживание под разные партии. Оператор задает программу обработки, а станок выполняет продольные и поперечные перемещения по заданным координатам. При выборе модели нужно проверять диаметр обработки, длину между центрами или максимальную длину обработки, отверстие шпинделя, тип патрона/шпиндельного конца, систему ЧПУ и мощность главного двигателя. Модель CAK6161 / CAK6161B / CAK6161C можно использовать для изготовления валов, осей, втулок, резьбовых деталей, посадочных поверхностей и других деталей вращения. Комплектация, система ЧПУ, патрон, резцедержатель и дополнительные опции уточняются под задачу заказчика.

Назначение и применение

серийная и мелкосерийная токарная обработка валов, втулок, фланцев и деталей тел вращения с программным управлением

Комплектация

Уточняется по запросу

Преимущества

горизонтальный токарный станок для серийная и мелкосерийная токарная обработка валов, втулок, фланцев и деталей тел вращения с программным управлением. Ключевые параметры: диаметр над станиной 610, РМЦ/длина обработки 750/1000/1500/2000/3000, отверстие шпинделя 52,(80 for B),[105 for C].

Технические характеристики

Технические параметры

Максимальный диаметр обработки над станиной, мм	CAK6161 610 CAK6161B 610 CAK6161C 610
Максимальный диаметр над суппортом, мм	CAK6161 350 CAK6161B 350 CAK6161C 350
Расстояние между центрами / РМЦ, мм	CAK6161 750/1000/1500/2000/3000 CAK6161B 750/1000/1500/2000/3000 CAK6161C 750/1000/1500/2000/3000
Диаметр отверстия шпинделя, мм	CAK6161 52,(80 for B),[105 for C] CAK6161B 52,(80 for B),[105 for C] CAK6161C 52,(80 for B),[105 for C]
Конус отверстия шпинделя, -	CAK6161 MT6,( φ 90 1:20 for B),[ φ 113 1:20 for C] CAK6161B MT6,( φ 90 1:20 for B),[ φ 113 1:20 for C] CAK6161C MT6,( φ 90 1:20 for B),[ φ 113 1:20 for C]
Тип конца шпинделя, -	CAK6161 C6 , (D8 for B),[D8 for C] CAK6161B C6 , (D8 for B),[D8 for C] CAK6161C C6 , (D8 for B),[D8 for C]
Количество ступеней скоростей шпинделя, -	CAK6161 Manual 3 steps (Optional: stepless) CAK6161B Manual 3 steps (Optional: stepless) CAK6161C Manual 3 steps (Optional: stepless)
Диапазон частоты вращения шпинделя, об/мин	CAK6161 21-150,66-500,162-1500 (Optional: 100-1600 ) CAK6161B 21-150,66-500,162-1500 (Optional: 100-1600 ) CAK6161C 21-150,66-500,162-1500 (Optional: 100-1600 )
Револьверная головка / резцедержатель, -	CAK6161 Ele c tric 4 position CAK6161B Ele c tric 4 position CAK6161C Ele c tric 4 position
Размер державки резца, мм	CAK6161 25 x 25 CAK6161B 25 x 25 CAK6161C 25 x 25
Ход по оси X, мм	CAK6161 310 CAK6161B 310 CAK6161C 310
Ход по оси Z, мм	CAK6161 750/1000/1500/2000/3000 CAK6161B 750/1000/1500/2000/3000 CAK6161C 750/1000/1500/2000/3000
Быстрое перемещение по оси X, мм/мин	CAK6161 6000 CAK6161B 6000 CAK6161C 6000
Быстрое перемещение по оси Z, мм/мин	CAK6161 10000 CAK6161B 10000 CAK6161C 10000
Диаметр пиноли задней бабки, мм	CAK6161 75 CAK6161B 75 CAK6161C 75
Конус пиноли задней бабки, -	CAK6161 MT5 CAK6161B MT5 CAK6161C MT5
Ход пиноли задней бабки, мм	CAK6161 150 CAK6161B 150 CAK6161C 150
Мощность главного двигателя, кВт	CAK6161 7.5 CAK6161B 7.5 CAK6161C 7.5
Мощность насоса СОЖ, кВт	CAK6161 0.125 CAK6161B 0.125 CAK6161C 0.125
W eight for 75 0, кг	CAK6161 2550 CAK6161B 2550 CAK6161C 2550
W eight for 1 0 00, кг	CAK6161 2650 CAK6161B 2650 CAK6161C 2650
W eight for 150 0, кг	CAK6161 2750 CAK6161B 2750 CAK6161C 2750
W eight for 2 000, кг	CAK6161 3250 CAK6161B 3250 CAK6161C 3250
W eight for 3 000, кг	CAK6161 4050 CAK6161B 4050 CAK6161C 4050
Габаритные размеры при РМЦ 750 мм, мм	CAK6161 2550x1700x1800 CAK6161B 2550x1700x1800 CAK6161C 2550x1700x1800
Габаритные размеры при РМЦ 1000 мм, мм	CAK6161 2750x1700x1800 CAK6161B 2750x1700x1800 CAK6161C 2750x1700x1800
Габаритные размеры при РМЦ 1500 мм, мм	CAK6161 3250x1700x1800 CAK6161B 3250x1700x1800 CAK6161C 3250x1700x1800
Габаритные размеры при РМЦ 2000 мм, мм	CAK6161 3700x1700x1800 CAK6161B 3700x1700x1800 CAK6161C 3700x1700x1800
Габаритные размеры при РМЦ 3 мм, мм	CAK6161 4710x1700x1800 CAK6161B 4710x1700x1800 CAK6161C 4710x1700x1800

Вопросы и ответы

Технические параметры и исполнение уточняются по выбранной модели.
