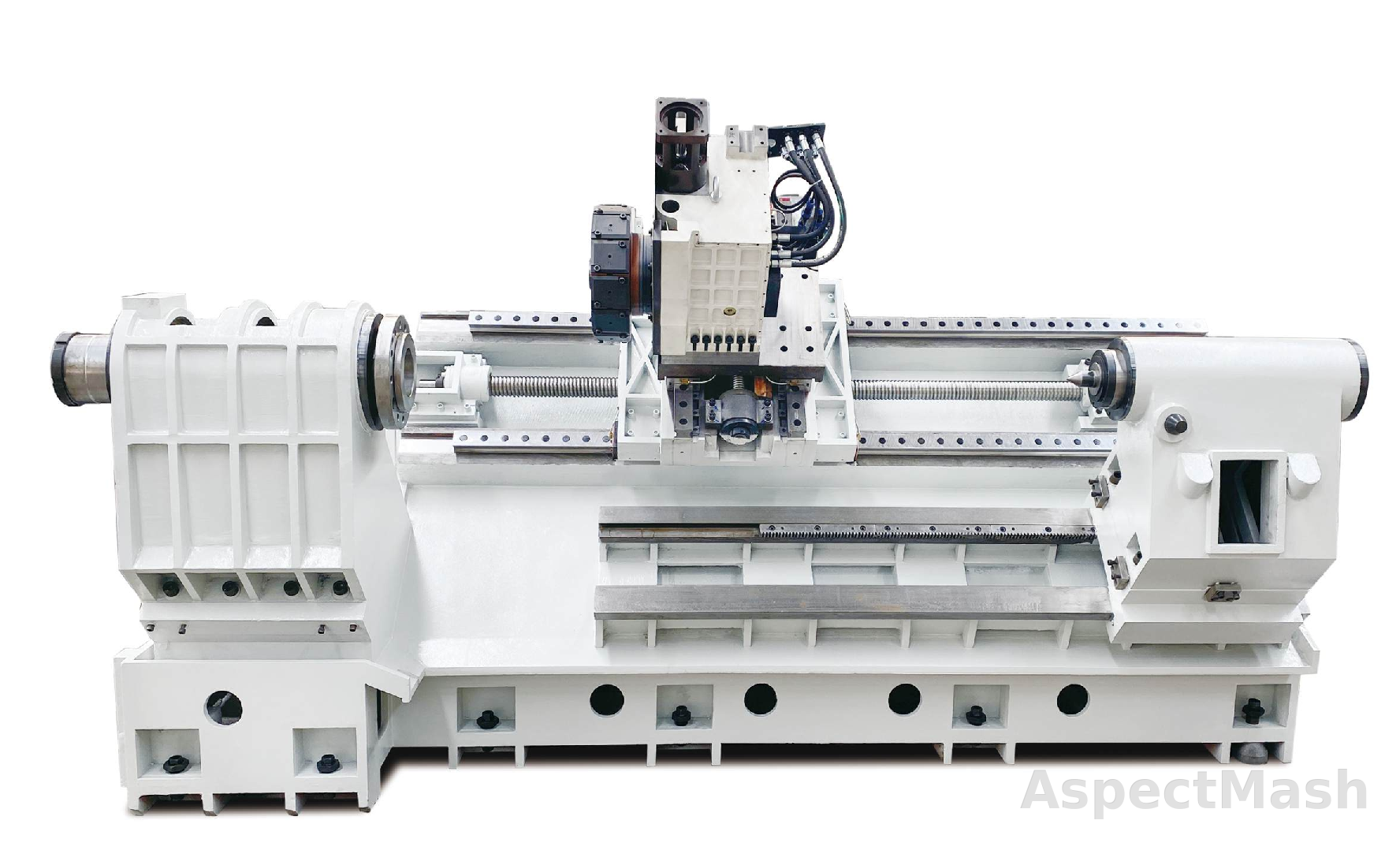

Токарные обрабатывающие центры с ЧПУ TCK600DY / TCK700DY / TCK1000DY — фото 1

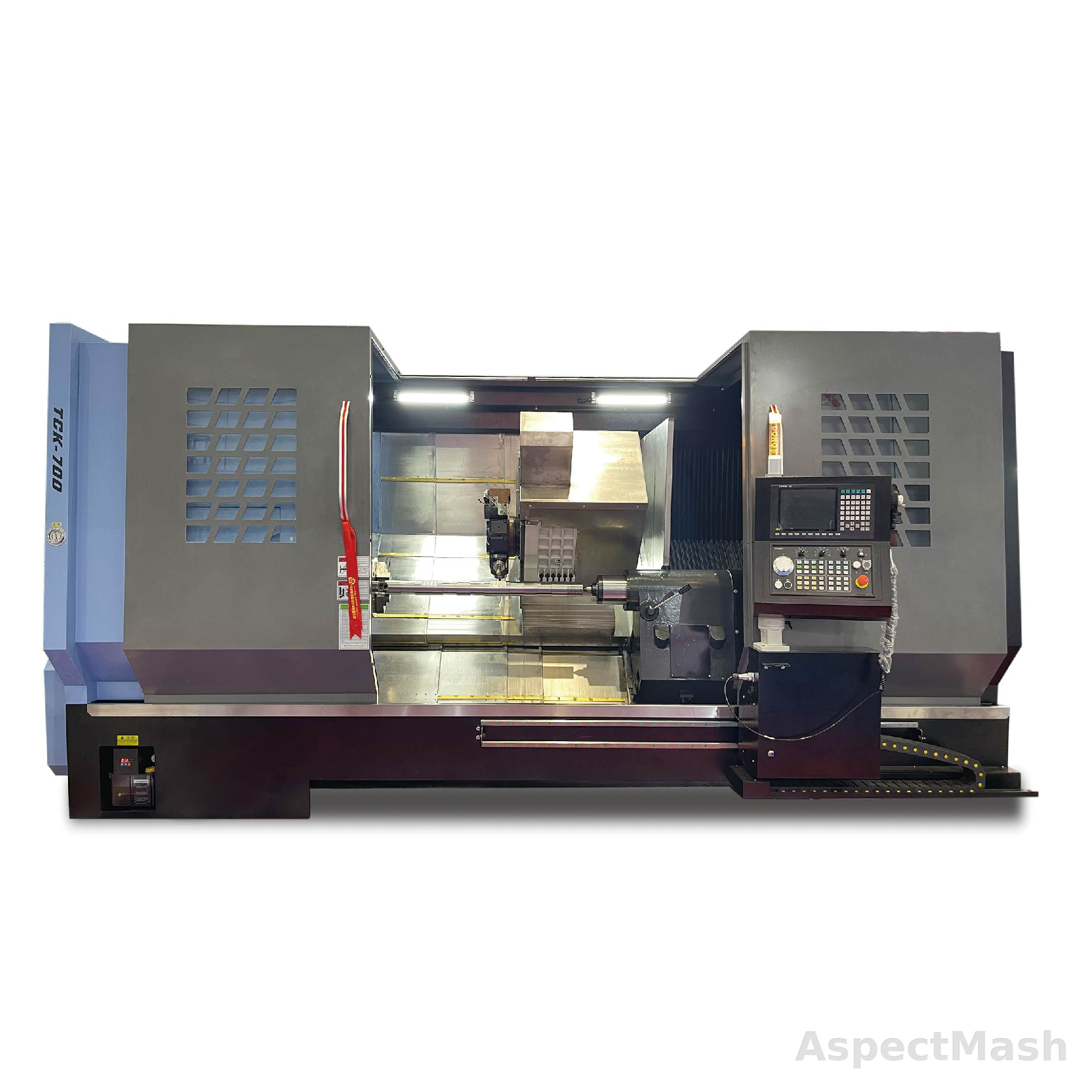

Токарные обрабатывающие центры с ЧПУ TCK600DY / TCK700DY / TCK1000DY — фото 2

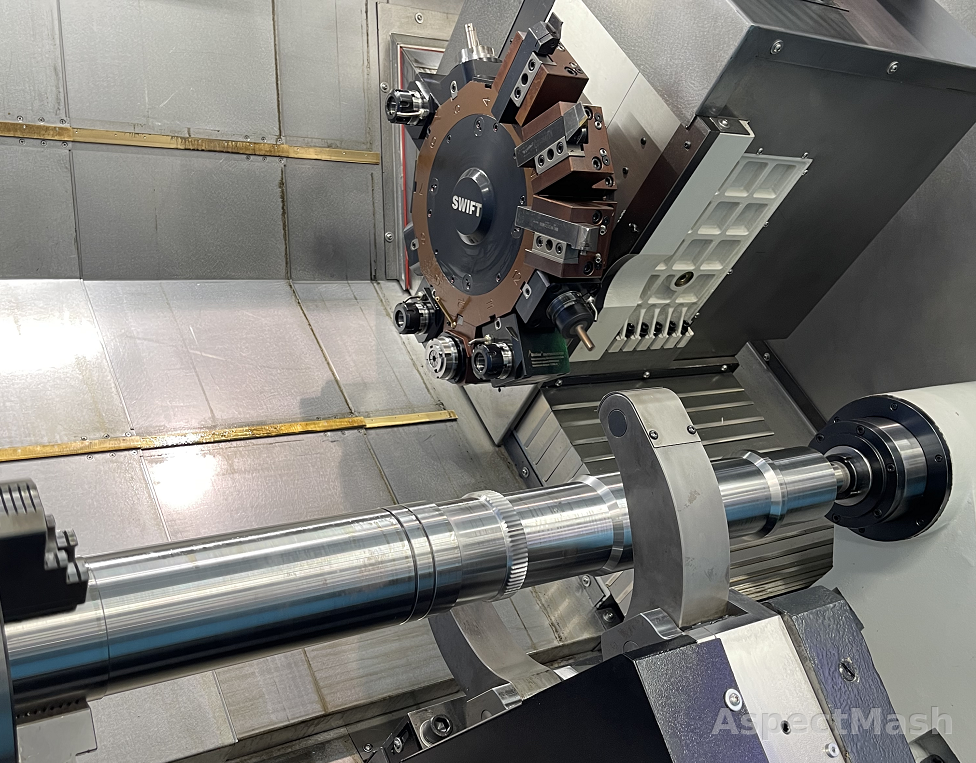

Токарные обрабатывающие центры с ЧПУ TCK600DY / TCK700DY / TCK1000DY — фото 3

Токарные обрабатывающие центры с ЧПУ TCK600DY / TCK700DY / TCK1000DY — фото 4

Токарные обрабатывающие центры

Токарные обрабатывающие центры с ЧПУ TCK600DY / TCK700DY / TCK1000DY

Исполнений: 3

Viber WhatsApp

Описание

TCK600DY / TCK700DY / TCK1000DY — серия токарных обрабатывающих центров с ЧПУ для тяжелой токарной обработки, работы с приводным инструментом и сложными деталями. Основные параметры по таблицеа: Ø над станиной 670 мм, длина обработки 1000/1500 мм, отверстие шпинделя Ø86 /105 мм. Станок применяется для наружного и внутреннего точения, подрезки торцов, обработки отверстий, канавок, резьбовых операций и комплексной обработки заготовок с высокой повторяемостью. В зависимости от исполнения возможна комплектация револьверной головкой, приводным инструментом, осью Y, контршпинделем или дополнительными опциями автоматизации. Перед заказом рекомендуется систему ЧПУ, тип револьверной головки, патрон, диапазон РМЦ, мощность шпинделя и состав поставки.

Назначение и применение

Серийная и мелкосерийная токарная обработка валов, втулок, фланцев, дисков, корпусных и прутковых деталей; операции точения, сверления, растачивания, нарезания резьбы и обработки с приводным инструментом.

Комплектация

Комплектация уточняется перед заказом: система ЧПУ, гидравлический патрон, револьверная головка, приводной инструмент, задняя бабка/контршпиндель, СОЖ, кожухи, документация и дополнительные опции по ТЗ.

Технические характеристики

Основные параметры

Максимальный диаметр обработки над станиной, мм	TCK600DY 670 TCK700DY 780 TCK1000DY(InterpolationY) 1100
Максимальный диаметр обработки над суппортом, мм	TCK600DY 480 TCK700DY 500 TCK1000DY(InterpolationY) 750
Максимальная длина обработки, мм	TCK600DY 1000/1500 TCK700DY 1000/1500/2000/3000/4000/5000
Максимальный диаметр обработки диска, мм	TCK600DY 500 TCK700DY 650 TCK1000DY(InterpolationY) 900
Тип конца шпинделя, -	TCK600DY A2-8/A2-11 TCK700DY A2-8/A2-11 TCK1000DY(InterpolationY) A2-11 /A2-15
Диаметр отверстия шпинделя, мм	TCK600DY Ø86 /105 TCK700DY Ø86 /105/132 TCK1000DY(InterpolationY) 132
Ступени скорости шпинделя, -	TCK600DY stepless TCK700DY stepless TCK1000DY(InterpolationY) stepless
Max.spindle speed, об/мин	TCK600DY 3000 /2500 TCK700DY 2500 TCK1000DY(InterpolationY) 2000
Main motor power, кВт	TCK600DY 15-18.5 TCK700DY 30 TCK1000DY(InterpolationY) 37 -45
Chuck, -	TCK600DY hydraulic chuck TCK700DY hydraulic chuck TCK1000DY(InterpolationY) hydraulic chuck
Размер патрона, дюйм	TCK600DY 10/12 TCK700DY 10/12 /15 TCK1000DY(InterpolationY) 15/18/21
Turret, -	12 station: Power turret
Tool shank size, мм	TCK600DY 2525/φ40 TCK700DY* 3232/φ 50 TCK1000DY(InterpolationY)* 32*32/φ 60
Ход по оси X, мм	TCK600DY 310 TCK700DY 350 TCK1000DY(InterpolationY) 500
Y axis travel, мм	TCK600DY ±50 TCK700DY ±50 TCK1000DY(InterpolationY) (Interpolation Y±100 )
Ход по оси Z, мм	TCK600DY 1100/1600 TCK700DY 1100/1600/2100/3100/4100/5100
X axis rapid traverse, м/мин	TCK600DY 20 TCK700DY 16 TCK1000DY(InterpolationY) 12
Z axis rapid traverse, м/мин	TCK600DY 20 TCK700DY 16 TCK1000DY(InterpolationY) 12
Guideway type, мм	TCK600DY Linear guideway TCK700DY Linear guideway TCK1000DY(InterpolationY) Linear guideway
Tailstock type, -	Hydraulic programmable fully automatic
Диаметр пиноли задней бабки, мм	TCK600DY 100 TCK700DY 150 TCK1000DY(InterpolationY) 180
Конус пиноли задней бабки, -	TCK600DY MT5 TCK700DY MT5/MT6 TCK1000DY(InterpolationY) MT6
Machine weigh, T	TCK600DY 5.5/6.5 TCK700DY 7.5/9/10.5/12 TCK1000DY(InterpolationY) 9/11/13/16
Overall dimension ( WHL ), м	TCK600DY 2.8/3.31.82.3 TCK700DY 4.6/5.8/6.5 2.22.3 TCK1000DY(InterpolationY) 4.7/5.9/5.6/6.6 2.32.5
