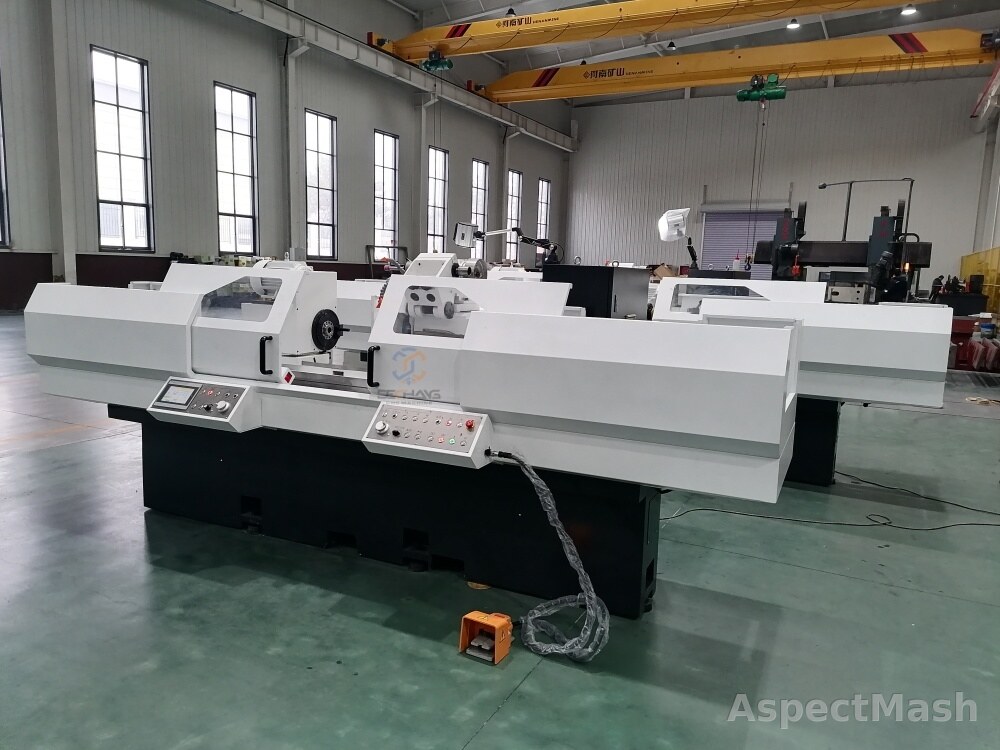

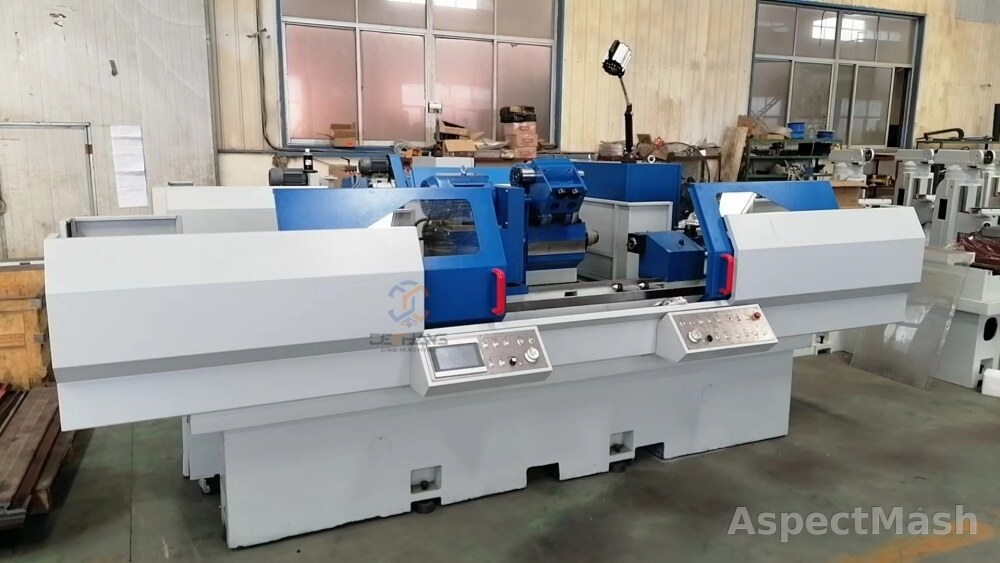

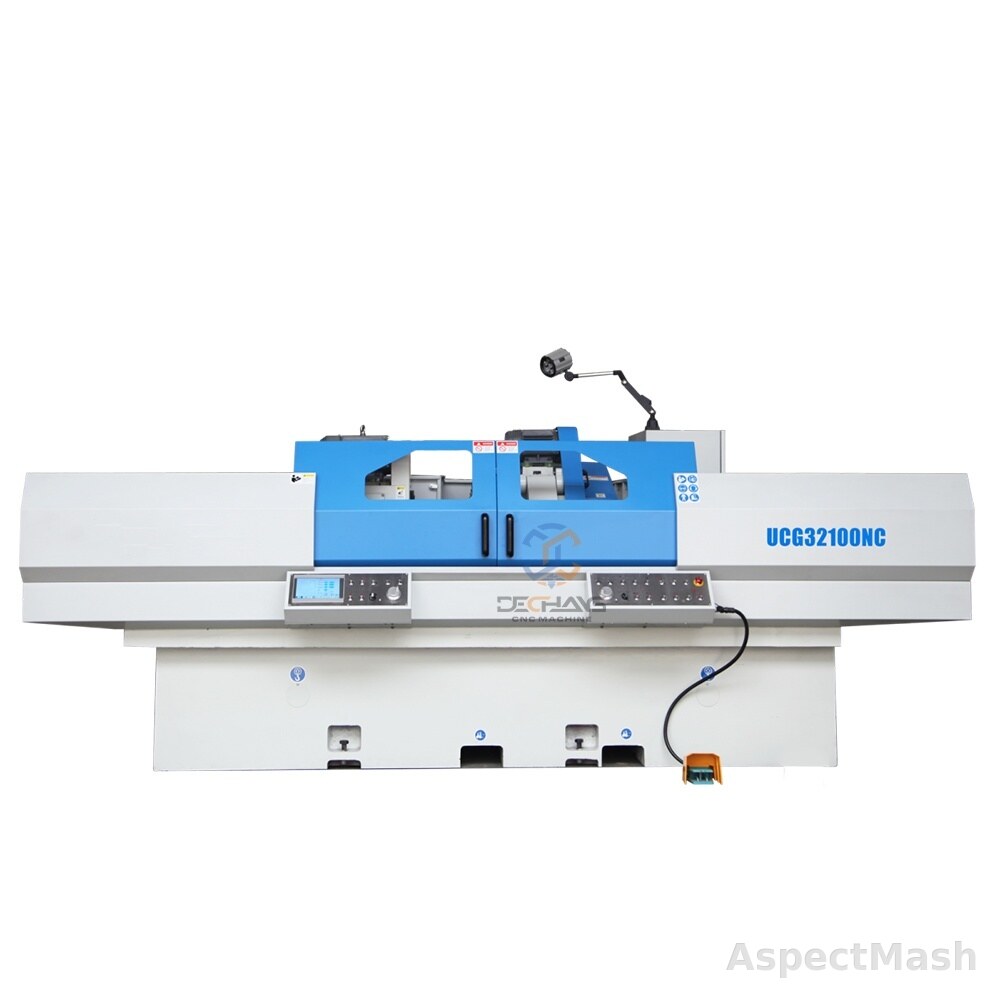

Универсальный круглошлифовальный станок UCG2060NC / UCG2080NC / UCG32100NC / UCG32150NC

Описание

применяется для точного наружного и внутреннего шлифования валов, осей, втулок, шпинделей, оправок и других тел вращения. Универсальное исполнение позволяет работать с цилиндрическими и коническими поверхностями, а также использовать внутреннее шлифовальное устройство для обработки отверстий. Серия UCG NC относится к автоматизированным универсальным круглошлифовальным станкам. По таблицеа указаны исполнения UCG2060NC, UCG2080NC, UCG32100NC и UCG32150NC с управляемыми осями X/Z, сервоприводами и пневматическим приводом пиноли. По данным источника: диаметр наружного шлифования — UCG2060NC: 8-200; UCG2080NC: 8-200; UCG32100NC: 8-320; UCG32150NC: 8-320 мм; диаметр внутреннего шлифования — UCG2060NC: 25-100; UCG2080NC: 25-100; UCG32100NC: 25-100; UCG32150NC: 25-100 мм; расстояние между центрами / длина шлифования — UCG2060NC: 600; UCG2080NC: 800; UCG32100NC: 1000; UCG32150NC: 1500 мм; максимальная масса заготовки — UCG2060NC: 100; UCG2080NC: 100; UCG32100NC: 150; UCG32150NC: 150 кг; размер шлифовального круга — UCG2060NC: 400*50*203; UCG2080NC: 400*50*203; UCG32100NC: 400*50*203; UCG32150NC: 400*50*203 мм. Перед заказом рекомендуется требуемую длину обработки, диаметр наружного и внутреннего шлифования, массу заготовки, тип центров, комплектацию внутренним шлифовальным устройством, систему охлаждения, электропитание и требования к точности.

Назначение и применение

Наружное и внутреннее круглое шлифование валов, осей, втулок, шпинделей, оправок, цилиндрических и конических деталей в ремонтном, инструментальном и мелкосерийном производстве.

Комплектация

Комплектация уточняется перед заказом: шлифовальный круг, центры, устройство внутреннего шлифования, система охлаждения, защитные кожухи, электрооборудование, принадлежности и документация — в зависимости от модели.

Преимущества

с ЧПУ/NC предназначен для наружного и внутреннего шлифования цилиндрических и конических деталей. Основные параметры по источнику: диаметр наружного шлифования — UCG2060NC: 8-200; UCG2080NC: 8-200; UCG32100NC: 8-320; UCG32150NC: 8-320 мм; диаметр внутреннего шлифования — UCG2060NC: 25-100; UCG2080NC: 25-100; UCG32100NC: 25-100; UCG32150NC: 25-100 мм; расстояние между центрами / длина шлифования — UCG2060NC: 600; UCG2080NC: 800; UCG32100NC: 1000; UCG32150NC: 1500 мм; масса заготовки — UCG2060NC: 100; UCG2080NC: 100; UCG32100NC: 150; UCG32150NC: 150 кг.
