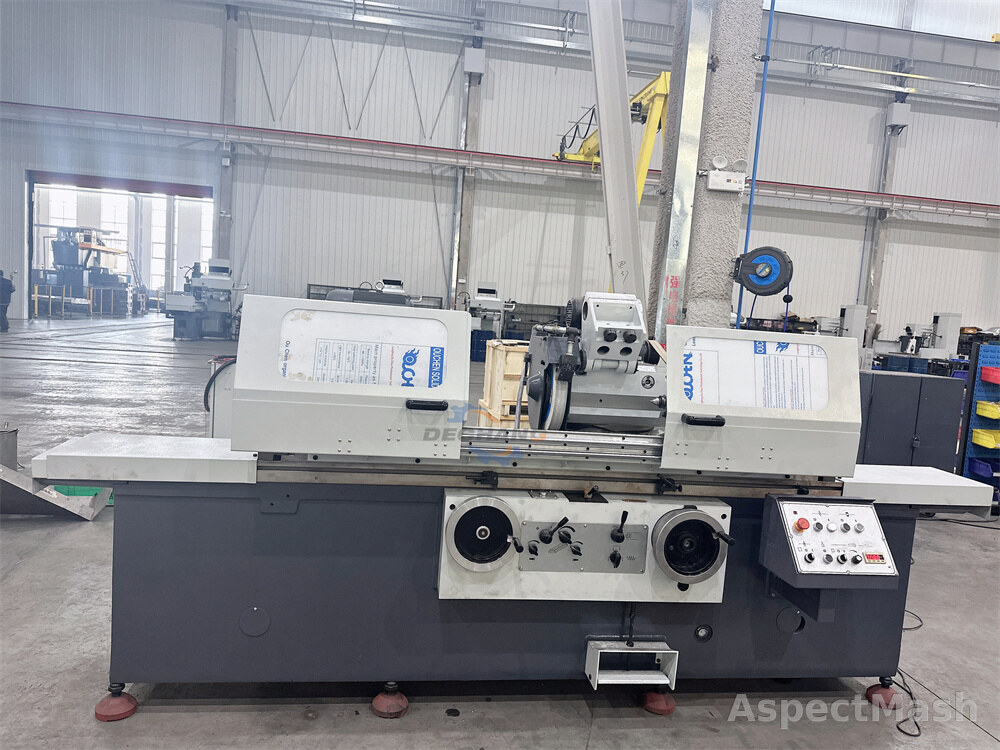

Универсальный круглошлифовальный станок M1420

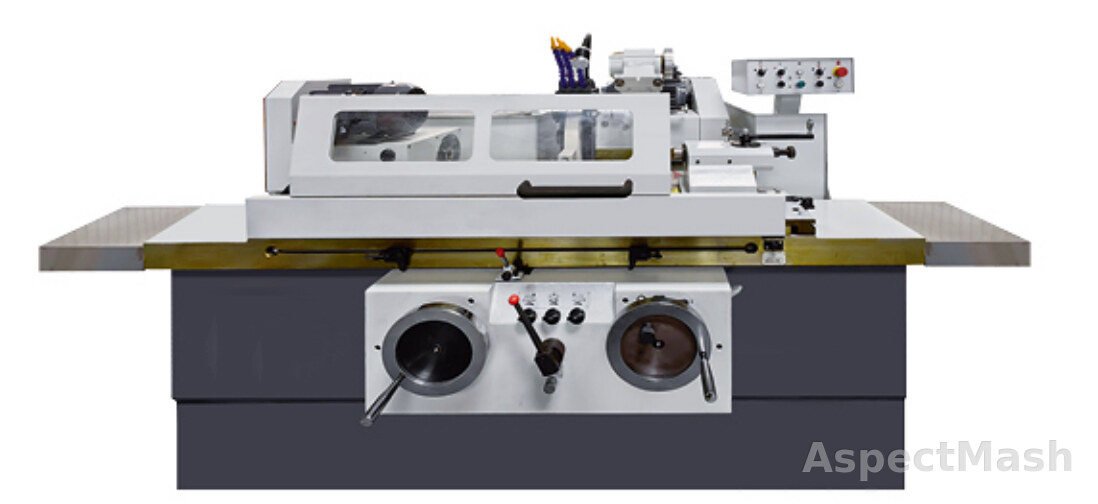

Универсальный круглошлифовальный станок M1420 предназначен для наружного и внутреннего шлифования цилиндрических и конических деталей. Основные параметры по источнику: диаметр наружного шлифования — 5-200 мм; диаметр внутреннего шлифования — 13-80 мм; расстояние между центрами / длина шлифования — 500/750 мм; масса заготовки — 50 кг.
Описание
применяется для точного наружного и внутреннего шлифования валов, осей, втулок, шпинделей, оправок и других тел вращения. Универсальное исполнение позволяет работать с цилиндрическими и коническими поверхностями, а также использовать внутреннее шлифовальное устройство для обработки отверстий. Станок рассчитан на единичное, мелкосерийное и ремонтное производство, гдеся гибкая настройка под разные длины и диаметры деталей. По данным источника: диаметр наружного шлифования — 5-200 мм; диаметр внутреннего шлифования — 13-80 мм; расстояние между центрами / длина шлифования — 500/750 мм; максимальная масса заготовки — 50 кг; размер шлифовального круга — 400*50*203 мм. Перед заказом рекомендуется требуемую длину обработки, диаметр наружного и внутреннего шлифования, массу заготовки, тип центров, комплектацию внутренним шлифовальным устройством, систему охлаждения, электропитание и требования к точности.
Назначение и применение
Наружное и внутреннее круглое шлифование валов, осей, втулок, шпинделей, оправок, цилиндрических и конических деталей в ремонтном, инструментальном и мелкосерийном производстве.
Комплектация
Комплектация уточняется перед заказом: шлифовальный круг, центры, устройство внутреннего шлифования, система охлаждения, защитные кожухи, электрооборудование, принадлежности и документация — в зависимости от модели.
Преимущества
предназначен для наружного и внутреннего шлифования цилиндрических и конических деталей. Основные параметры по источнику: диаметр наружного шлифования — 5-200 мм; диаметр внутреннего шлифования — 13-80 мм; расстояние между центрами / длина шлифования — 500/750 мм; масса заготовки — 50 кг.
Технические характеристики
Классификация
| Тип станка | Универсальный круглошлифовальный станок |
|---|---|
| ЧПУ | Нет |
Основные параметры
| Расстояние между центрами, мм | 500/750 |
|---|
Технические характеристики
| Высота центров, мм | 125 |
|---|---|
| Диаметр наружного шлифования, мм | 5-200 |
| Диаметр внутреннего шлифования, мм | 13-80 |
| Максимальная длина внутреннего шлифования, мм | 125 |
| Максимальная масса заготовки, кг | 50 |
| Конус центра, MT | 4 |
| Частота вращения шпинделя / бесступенчато, об/мин | Spindle speed 63/125/250/500 Stepless 30-300 |
| Окружная скорость шлифовального круга, м/с | 35 |
| Ручная подача за оборот, мм/об | Rough:1 precision:1 |
| Ручная подача за деление, мм/дел. | Rough:0.002 precision:0.001 |
| Максимальный угол поворота стола против часовой стрелки, ° | 9° (500) 8° (750) |
| Диапазон продольной скорости стола, м/мин | 0.1-3 |
| Ход пиноли задней бабки, мм | 25 |
| Мощность двигателя внутреннего шлифования, кВт | 0.55 |
| Мощность двигателя рабочей бабки, кВт | 0.75 |
| Отклонение цилиндричности, мкм | 5(500) 8(750) |
| Шероховатость, мкм | Ra0.16 |
| Габаритные размеры, мм | 2030*1630*1750 (500) 2930*1630*1750 (750) |
Рабочая бабка
| Угол поворота рабочей бабки, ° | +90° |
|---|
Шлифовальная бабка
| Размер шлифовального круга, мм | 400*50*203 |
|---|
Устройство внутреннего шлифования
| Частота вращения шпинделя, об/мин | 9245/12250/14848/19600 |
|---|
Рабочий стол
| Максимальный угол поворота стола по часовой стрелке, ° | 9° (500) 8° (750) |
|---|
Двигатели
| Мощность двигателя шлифовальной бабки, кВт | 5.5 |
|---|
Точность обработки
| Отклонение круглости, мкм | 3 |
|---|
Габариты и масса
| Масса станка, кг | 3000 (500) 3300 (750) |
|---|
