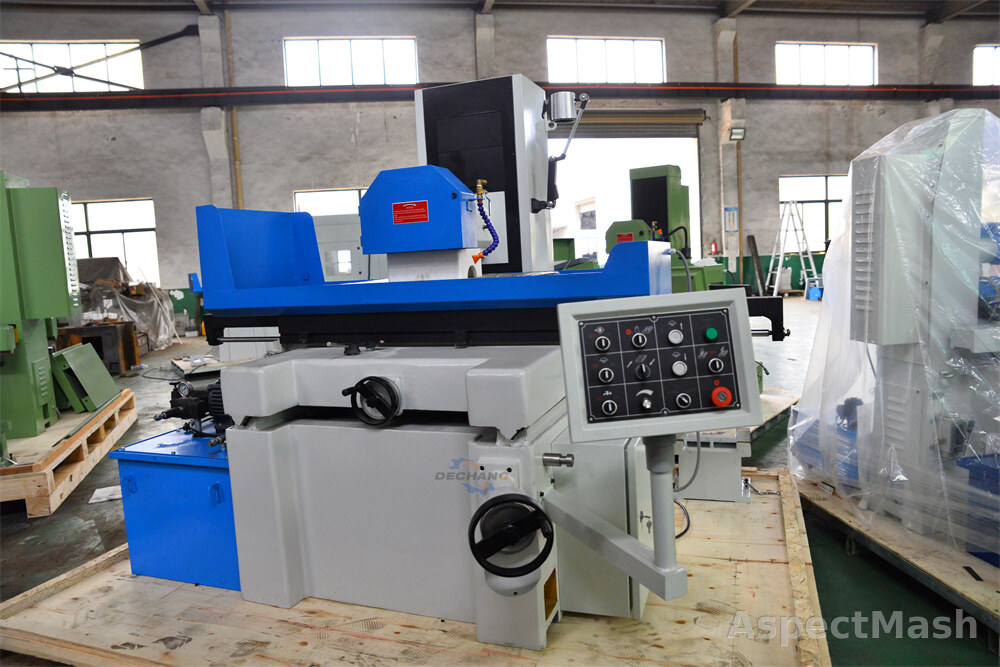

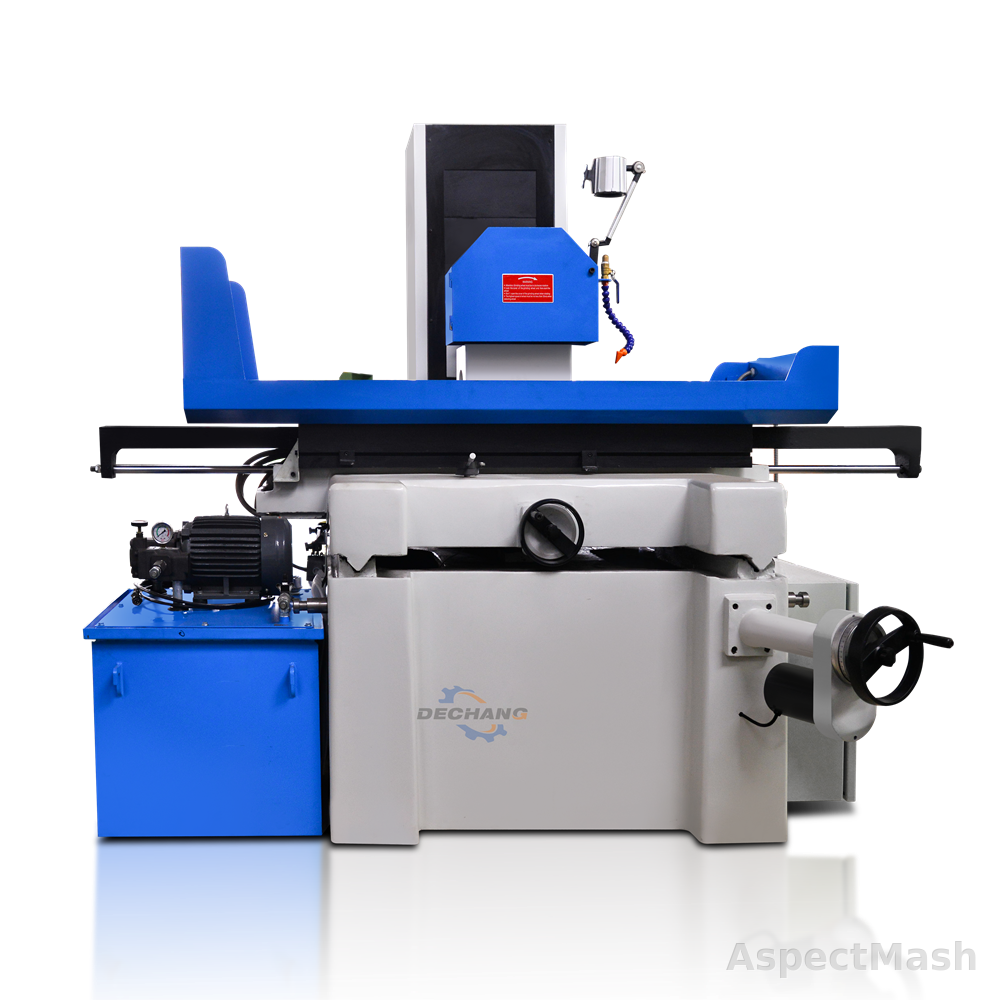

Описание
применяется для обработки плоских поверхностей деталей машин, пресс-форм, оснастки, магнитных плит и ремонтных компонентов. Станок используется на инструментальных участках, ремонтных производствах и в металлообработке, гдеся стабильная геометрия поверхности и контролируемая шероховатость. При подборе важно учитывать размер рабочего стола, максимальный размер шлифования, ход стола, размер шлифовального круга, мощность привода, массу и габариты станка. По данным источника: размер рабочего стола (д*ш): MY4080: 840*400 мм; максимальный размер шлифования (д*ш): MY4080: 850*470 мм; размер шлифовального круга (наружный диаметр * ширина * посадка): MY4080: 350*127*32 мм.
Назначение и применение
Плоское шлифование металлических и неметаллических деталей; обработка деталей машин, пресс-форм, оснастки, магнитных плит; финишная подготовка плоскостей после фрезерования, термообработки или ремонта.
Комплектация
Комплектация уточняется перед заказом: шлифовальный круг, магнитная плита, система охлаждения, защитные элементы, электрошкаф и принадлежности — в зависимости от модели и исполнения.
Преимущества
предназначен для плоского шлифования металлических, стальных, чугунных, керамических и цветных деталей. Основные параметры: Table size 800x400mm.
Технические характеристики
Основные параметры
| Тип станка, - | Гидравлический плоскошлифовальный станок |
|---|---|
| Поперечная подача — непрерывная бесступенчатая, м/мин | 600 |
| Поперечная подача — прерывистая бесступенчатая | 0-6 |
| Transverse Feed(front and back) - Handwheel per grid, мм | 0.02 |
| Transverse Feed(front and back) - Handwheelper revolution, мм | 4 |
| Вертикальная подача маховиком — цена деления, мм | 0.01 |
| Вертикальная подача маховиком — за оборот, мм | 2 |
| Точность обработки, мм | 0.005/300 |
| Шероховатость поверхности, мкм | Ra0.32 |
Рабочий стол
| Размер рабочего стола (Д*Ш), мм | 840*400 |
|---|---|
| Размер постоянного магнитного стола (Д*Ш), мм | 800*400 |
| Ход рабочего стола (Д*Ш), мм | 860*480 |
| Максимальный размер шлифования (Д*Ш), мм | 850*470 |
| Т-образный паз стола (количество * ширина), мм | 3*14 |
| Максимальное расстояние от оси шпинделя до рабочего стола, мм | 550 |
| Скорость продольного перемещения рабочего стола, м/мин | 3~20 |
Шлифовальный узел
| Размер шлифовального круга (наружный диаметр * ширина * посадка), мм | 350*127*32 |
|---|---|
| Частота вращения шлифовального круга, об/мин | 1458 |
| Мощность двигателя шпинделя, кВт | 5.5 |
Приводы и габариты
| Мощность гидравлического двигателя, кВт | 2.2 |
|---|---|
| Мощность двигателя охлаждения, кВт | 0.09 |
| Мощность двигателя подъёма, кВт | 0.18 |
| Масса нетто/брутто, кг | 2800/3200 |
| Габаритные размеры (Д*Ш*В), мм | 2650*1950*2200 |
| Размер упаковки (Д*Ш*В), мм | 2600*2300*2500 |
Вопросы и ответы
Технические параметры и исполнение уточняются по выбранной модели.
