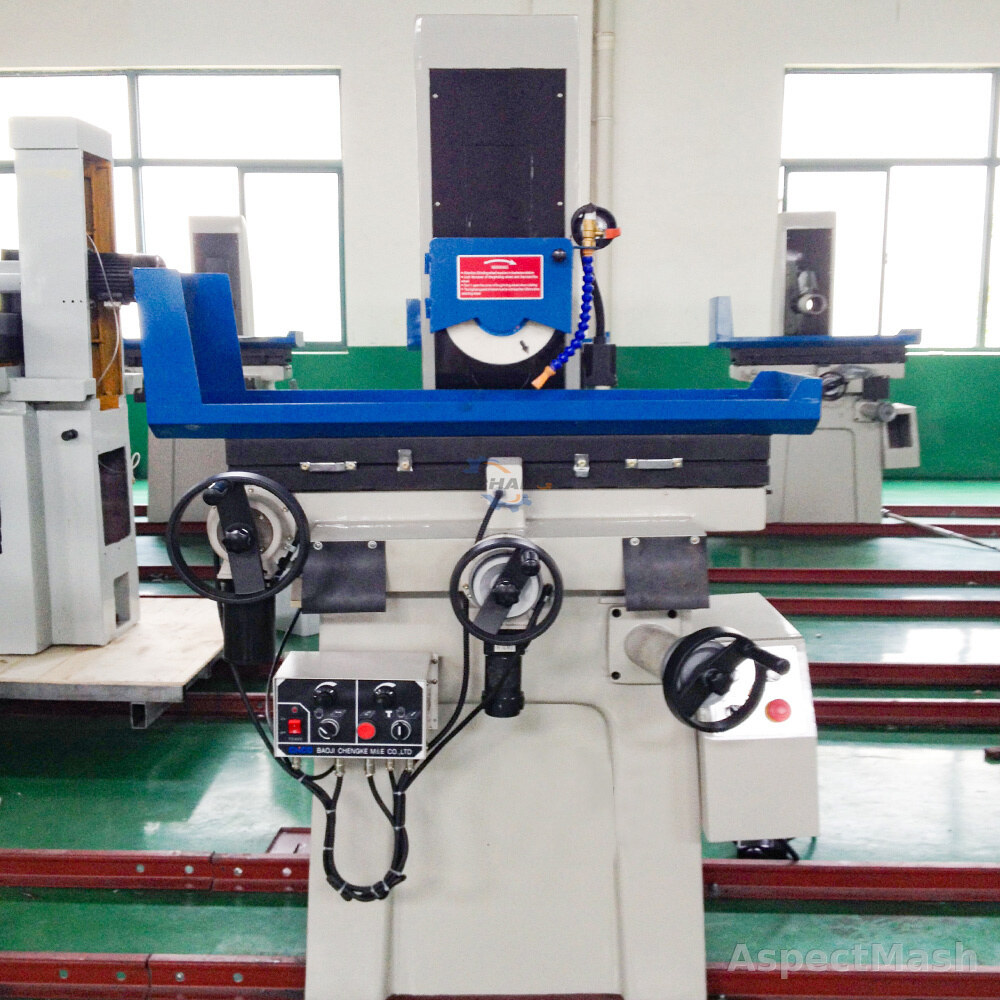

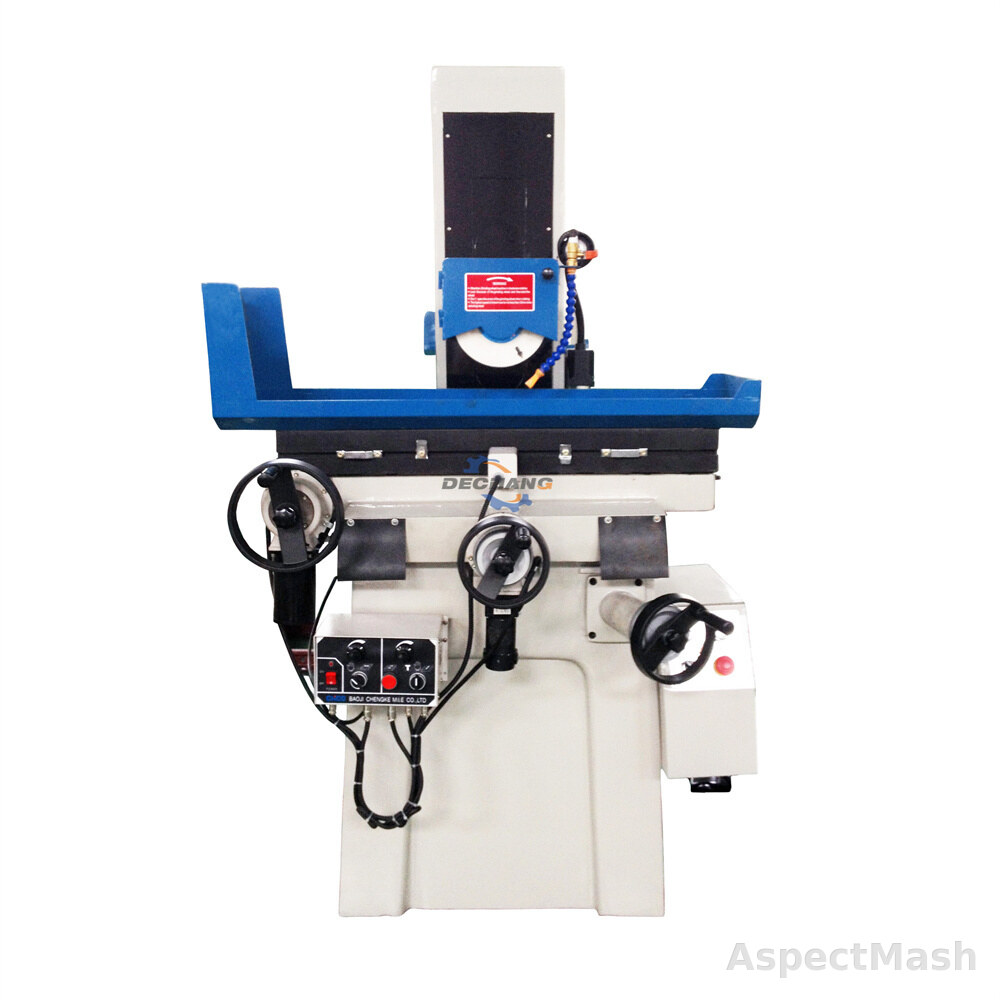

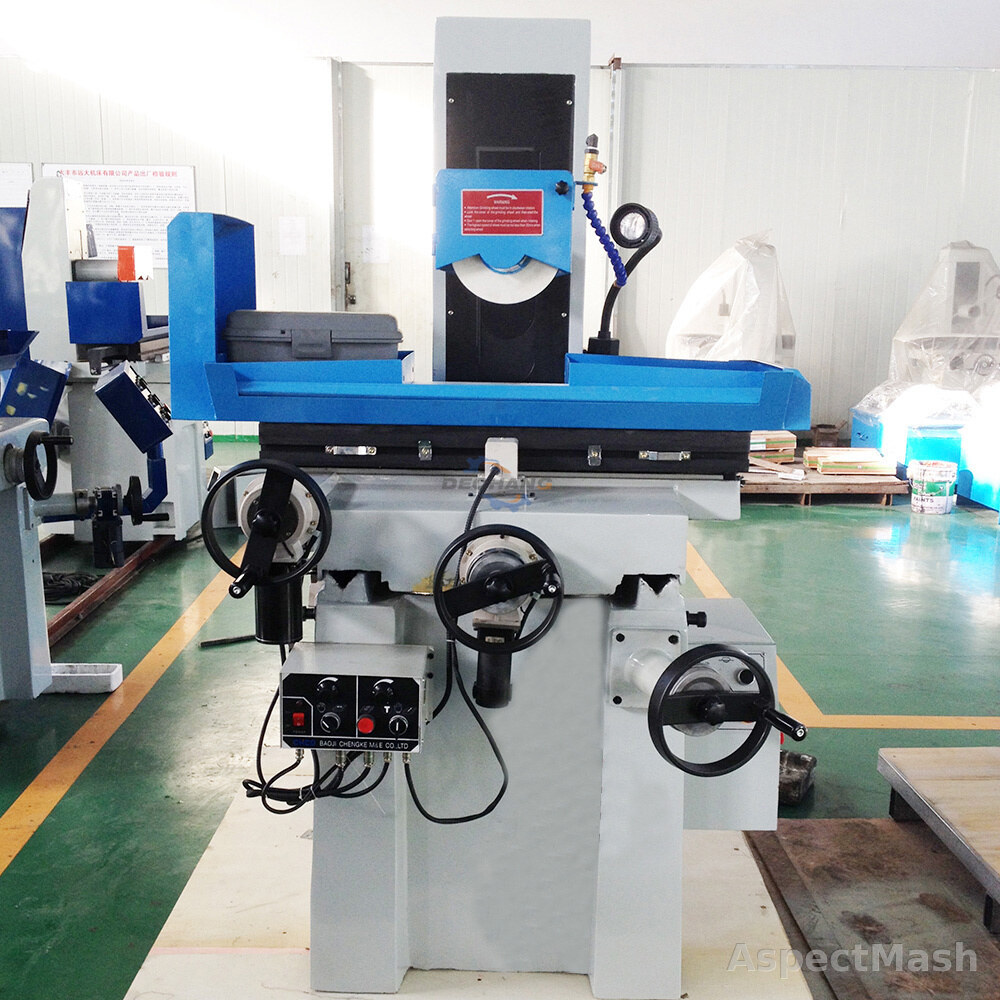

Электрические плоскошлифовальные станки MD618 / MD820 / MD1022

Плоскошлифовальные станки

Электрические плоскошлифовальные станки MD618 / MD820 / MD1022

Электрические плоскошлифовальные станки MD618 / MD820 / MD1022 предназначен для плоского шлифования металлических, стальных, чугунных, керамических и цветных деталей. Основные параметры: Table size 460×180/480×200/540×250mm.

Исполнений: 3

Viber WhatsApp

Описание

применяется для обработки плоских поверхностей деталей машин, пресс-форм, оснастки, магнитных плит и ремонтных компонентов. Станок используется на инструментальных участках, ремонтных производствах и в металлообработке, гдеся стабильная геометрия поверхности и контролируемая шероховатость. При подборе важно учитывать размер рабочего стола, максимальный размер шлифования, ход стола, размер шлифовального круга, мощность привода, массу и габариты станка. По данным источника: размер рабочего стола (д*ш): MD618: 450*150 мм; MD820: 480*200 мм; MD1022: 500*250 мм; максимальный размер шлифования (д*ш): MD618: 470*160 мм; MD820: 510*200 мм; MD1022: 550*260 мм; размер шлифовального круга (наружный диаметр * ширина * посадка): MD618: 180*13*31.75 мм; MD820: 200*20*31.75 мм; MD1022: 200*20*31.75 мм.

Назначение и применение

Плоское шлифование металлических и неметаллических деталей; обработка деталей машин, пресс-форм, оснастки, магнитных плит; финишная подготовка плоскостей после фрезерования, термообработки или ремонта.

Комплектация

Комплектация уточняется перед заказом: шлифовальный круг, магнитная плита, система охлаждения, защитные элементы, электрошкаф и принадлежности — в зависимости от модели и исполнения.

Преимущества

предназначен для плоского шлифования металлических, стальных, чугунных, керамических и цветных деталей. Основные параметры: Table size 460×180/480×200/540×250mm.

Технические характеристики

Основные параметры

Тип станка, -	MD618 Электрический плоскошлифовальный станок MD820 Электрический плоскошлифовальный станок MD1022 Электрический плоскошлифовальный станок
Поперечная подача — непрерывная бесступенчатая, м/мин	MD618 300 MD820 300 MD1022 400
Поперечная подача — прерывистая бесступенчатая, м/мин	MD618 0-5 MD820 0-5 MD1022 0-5
Transverse Feed(front and back) - Handwheel per grid, мм	MD618 0.02 MD820 0.02 MD1022 0.02
Transverse Feed(front and back) - Handwheel per revolution, мм	MD618 4 MD820 4 MD1022 4
Вертикальная подача маховиком — цена деления, мм	MD618 0.01 MD820 0.01 MD1022 0.01
Вертикальная подача маховиком — за оборот, мм	MD618 2 MD820 2 MD1022 2
Точность обработки, мм	MD618 0.005/300 MD820 0.005/300 MD1022 0.005/300
Шероховатость поверхности, мкм	MD618 Ra0.32 MD820 Ra0.32 MD1022 Ra0.32

Рабочий стол

Размер рабочего стола (Д*Ш), мм	MD618 450150 MD820* 480200 MD1022* 500*250
Размер постоянного магнитного стола (Д*Ш), мм	MD618 400150 MD820* 400200 MD1022* 500*250
Ход рабочего стола (Д*Ш), мм	MD618 480170 MD820* 520200 MD1022* 560*260
Максимальный размер шлифования (Д*Ш), мм	MD618 470160 MD820* 510200 MD1022* 550*260
Т-образный паз стола (количество * ширина), мм	MD618 114 MD820* 114 MD1022* 1*14
Максимальное расстояние от оси шпинделя до рабочего стола, мм	MD618 345 MD820 450 MD1022 450
Скорость продольного перемещения рабочего стола, м/мин	MD618 3~20 MD820 3~20 MD1022 3~20

Шлифовальный узел

Размер шлифовального круга (наружный диаметр * ширина * посадка), мм	MD618 1801331.75 MD820 2002031.75 MD1022 2002031.75
Частота вращения шлифовального круга, об/мин	MD618 2850 MD820 2850 MD1022 2850
Мощность двигателя шпинделя, кВт	MD618 1.1 MD820 1.5 MD1022 1.5

Приводы и габариты

Мощность двигателя охлаждения, кВт	MD618 0.04 MD820 0.04 MD1022 0.04
Масса нетто/брутто, кг	MD618 667/767 MD820 767/867 MD1022 880/980
Габаритные размеры (ДШВ), мм	MD618 155011501590 MD820 168013001760 MD1022 165013001780
Размер упаковки (ДШВ), мм	MD618 100011501760 MD820 135013501940 MD1022 140014001940

Вопросы и ответы

Технические параметры и исполнение уточняются по выбранной модели.
