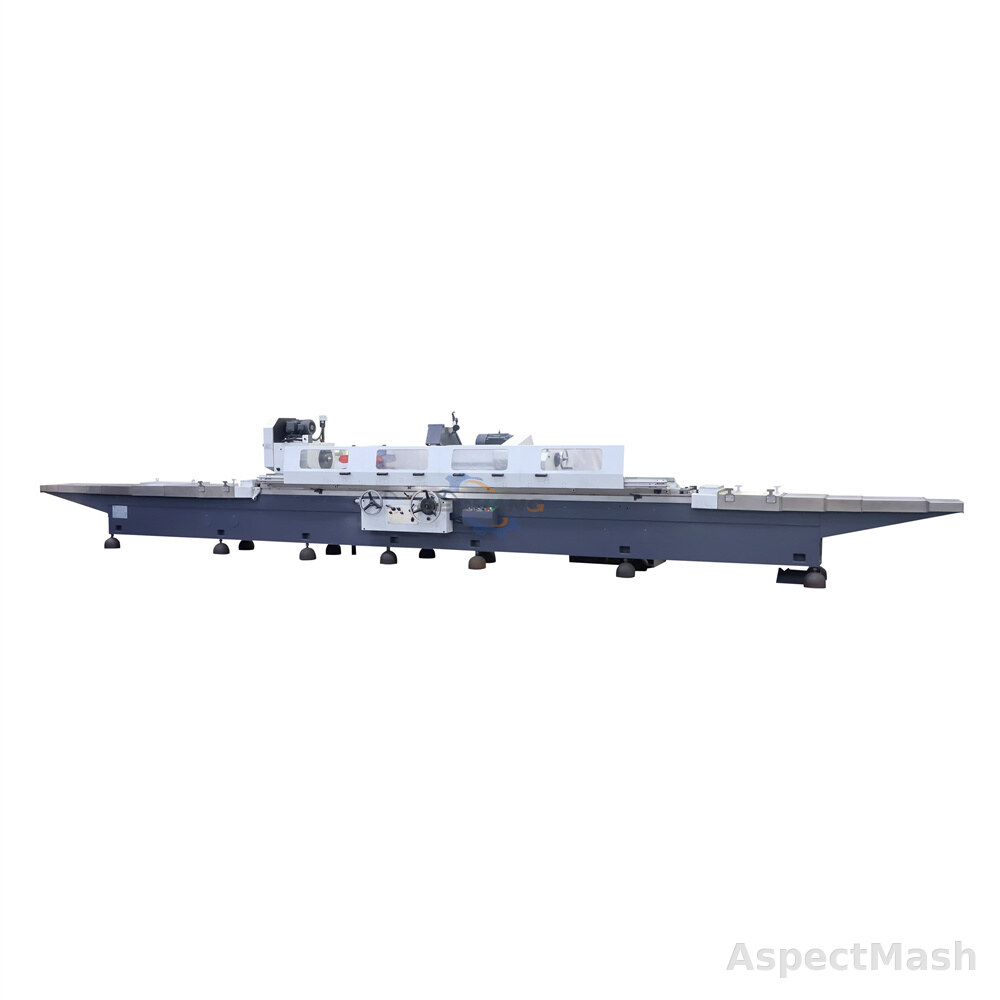

Круглошлифовальный станок M1332 / M1332A

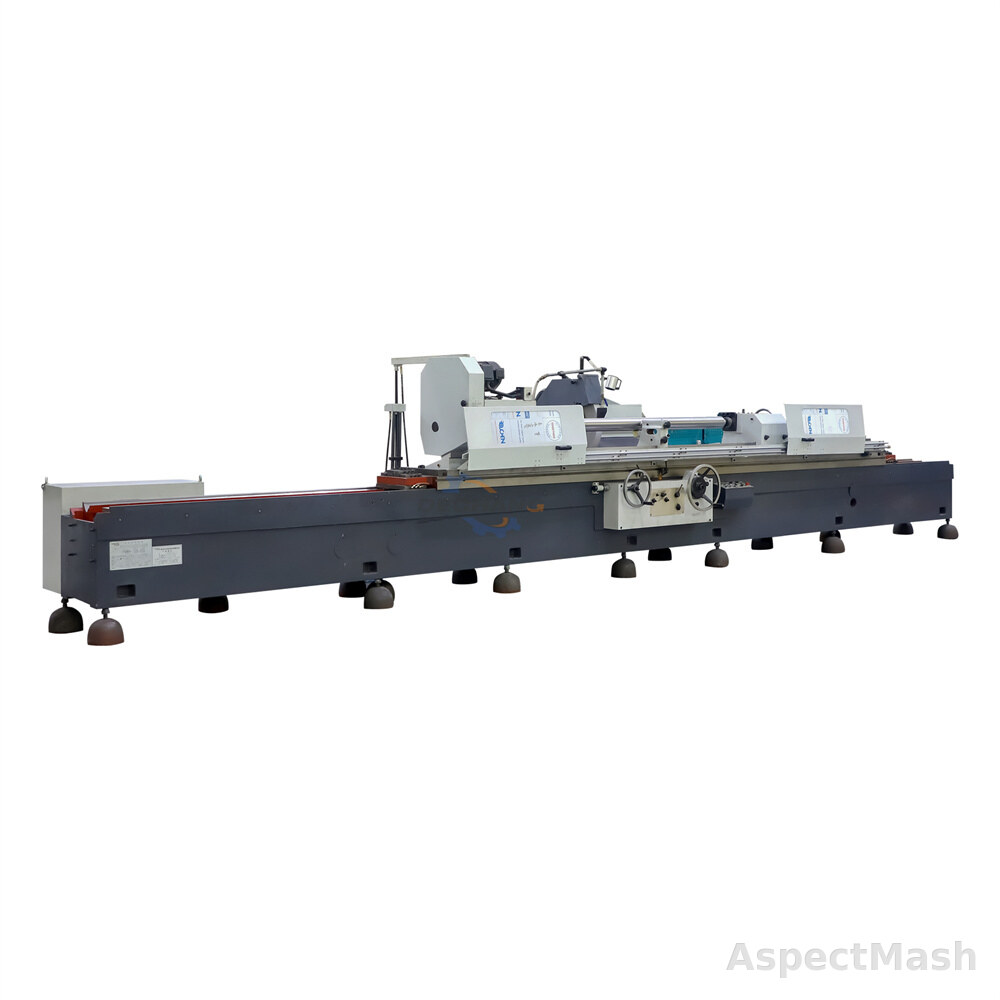

Круглошлифовальный станок M1332 / M1332A — фото 2

Круглошлифовальные станки

Круглошлифовальный станок M1332 / M1332A

Круглошлифовальный станок M1332 / M1332A предназначен для наружного круглого шлифования валов, осей, втулок и других цилиндрических деталей. Основные параметры: диаметр наружного шлифования — M1332: 8-320; M1332A: 8-320; расстояние между центрами — M1332: 1000/1500; M1332A: 1000/1500/2000/3000; максимальная масса заготовки — M1332: 150; M1332A: 500.

Исполнений: 2

Viber WhatsApp

Описание

применяется для наружного шлифования цилиндрических деталей из стали, чугуна и других конструкционных материалов. Оборудование подходит для обработки валов, шпинделей, осей, втулок, оправок и ремонтных деталей, гдеся стабильная геометрия наружной поверхности и контролируемая точность. При подборе станка важно учитывать диаметр наружного шлифования, расстояние между центрами, максимальную длину шлифования, допустимую массу заготовки, размер шлифовального круга, мощность привода шлифовальной бабки и габариты. По данным источника: диаметр наружного шлифования — M1332: 8-320; M1332A: 8-320; расстояние между центрами — M1332: 1000/1500; M1332A: 1000/1500/2000/3000; размер шлифовального круга — M1332: 600×75×305; M1332A: 600×75×305; мощность двигателя шлифовальной бабки — M1332: 11; M1332A: 11. Перед заказом рекомендуется исполнение по расстоянию между центрами, комплектацию, тип шлифовального круга, систему охлаждения, требования к электропитанию и условия эксплуатации.

Назначение и применение

Наружное круглое шлифование валов, осей, втулок, шпинделей, оправок и цилиндрических деталей; финишная обработка после токарной обработки, термообработки или ремонта.

Комплектация

Комплектация уточняется перед заказом: шлифовальный круг, центры, система охлаждения, защитные кожухи, электрошкаф, принадлежности и документация — в зависимости от модели и исполнения.

Преимущества

предназначен для наружного круглого шлифования валов, осей, втулок и других цилиндрических деталей. Основные параметры: диаметр наружного шлифования — M1332: 8-320; M1332A: 8-320; расстояние между центрами — M1332: 1000/1500; M1332A: 1000/1500/2000/3000; максимальная масса заготовки — M1332: 150; M1332A: 500.

Технические характеристики

Основные параметры

Тип станка	M1332 Круглошлифовальные станк M1332A Круглошлифовальные станк
Расстояние между центрами, мм	M1332 1000/1500 M1332A 1000/1500/2000/3000
Высота центров, мм	M1332 180 M1332A 180
Диаметр наружного шлифования, мм	M1332 8-320 M1332A 8-320
Максимальная длина наружного шлифования, мм	M1332 1000/1500 M1332A 1000/1500/2000/3000
Максимальная масса заготовки, кг	M1332 150 M1332A 500

Передняя бабка

Конус центра, MT	M1332 5 M1332A 5
Частота вращения шпинделя передней бабки, об/мин	M1332 26/52/90/130/180/260 M1332A 26/52/90/130/180/260

Шлифовальная бабка

Частота вращения шпинделя шлифовального круга, об/мин	M1332 1100 M1332A 1100
Быстрый ход шлифовальной бабки, мм	M1332 50 M1332A 50
Максимальный ход шлифовальной бабки, мм	M1332 235 M1332A 235
Ручная подача за оборот, мм/об	M1332 черновая:2 точная: 0.5 M1332A черновая:2 точная: 0.5
Ручная подача на деление, мм/дел.	M1332 черновая: 0.01 точная: 0.0025 M1332A черновая: 0.01 точная: 0.0025
Размер шлифовального круга, мм	M1332 600×75×305 M1332A 600×75×305
Окружная скорость круга, м/с	M1332 35 M1332A 35

Стол

Ручная подача стола, мм/об	M1332 6 M1332A 6
Угол поворота стола по часовой стрелке, °	M1332 3° M1332A 3°
Угол поворота стола против часовой стрелки, °	M1332 7° (1000), 6° (1500), 5° (2000), 3° (3000) M1332A 7° (1000), 6° (1500), 5° (2000), 3° (3000)
Диапазон продольной скорости стола, м/мин	M1332 0.1-4 M1332A 0.1-4

Задняя бабка

Ход пиноли, мм	M1332 30 M1332A 30

Двигатели

Мощность двигателя шлифовальной бабки, кВт	M1332 11 M1332A 11
Мощность двигателя передней бабки, кВт	M1332 0.85/1.5 M1332A 1.5/2.4

Габариты и масса

Масса станка, т	M1332 3.5(1000), 4.6(1500), M1332A 5300(1000), 60(1500), 7.9(2000), 9.9(3000)
Габаритные размеры (Д×Ш×В), мм	M1332 3260×2000×2050(1000) 4260×2000×2050(1500) 5400×2000×2050(2000) 7390×2000×2050(3000) M1332A 3260×2000×2050(1000) 4260×2000×2050(1500) 5400×2000×2050(2000) 7390×2000×2050(3000)
