Описание

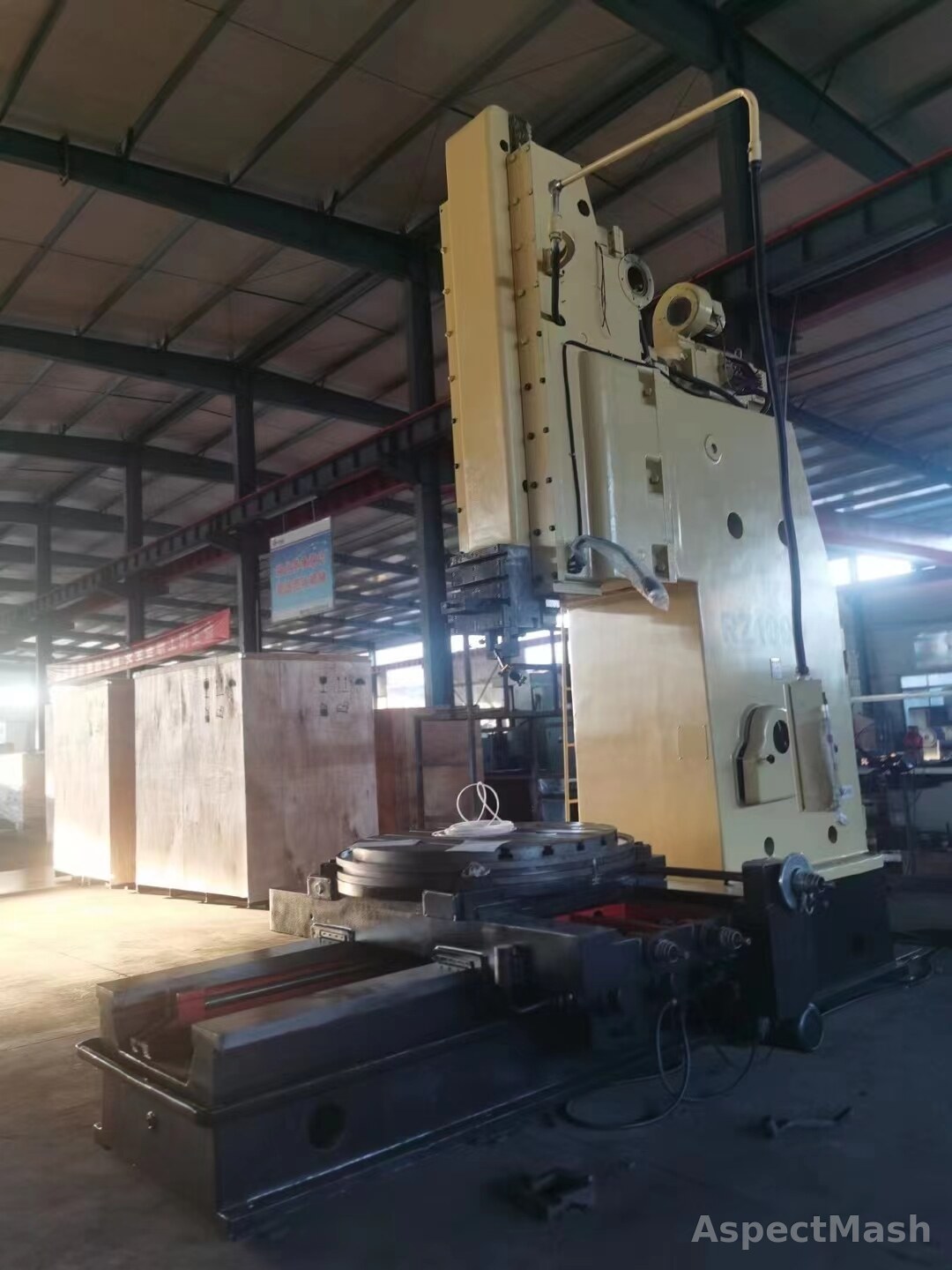

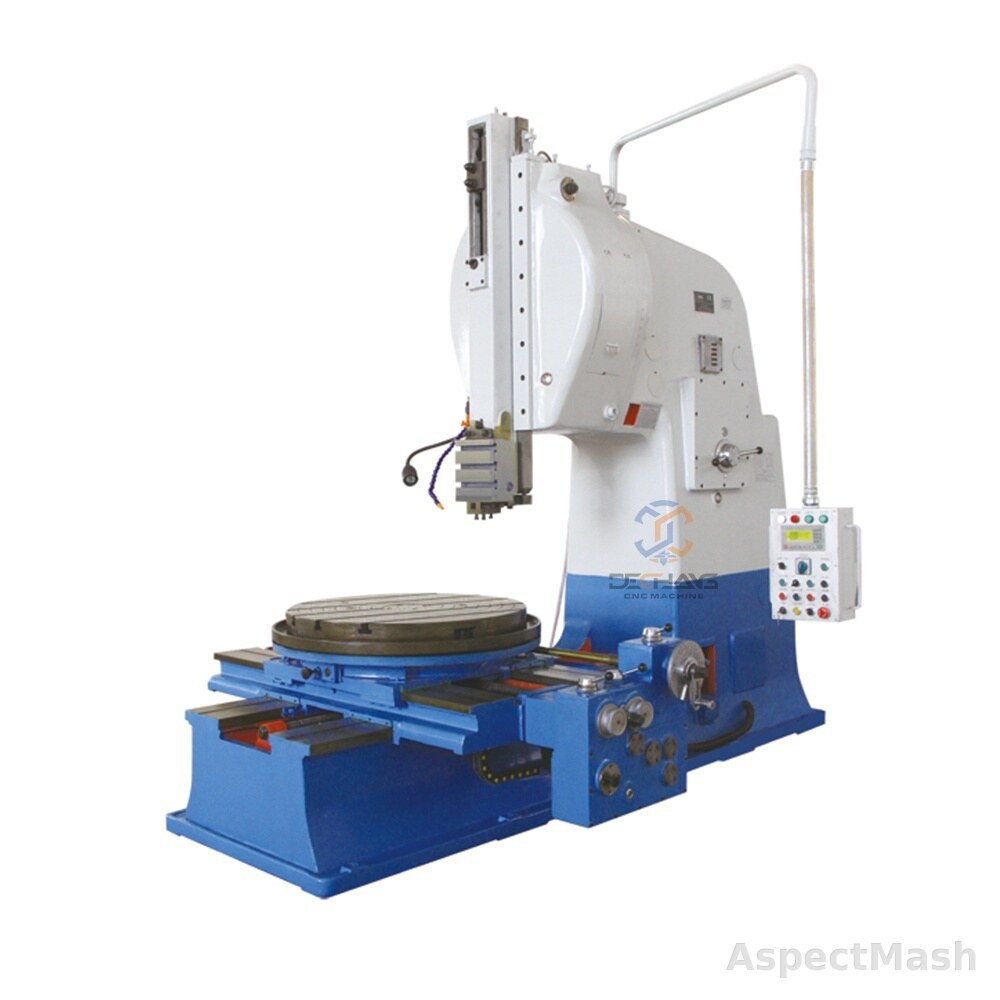

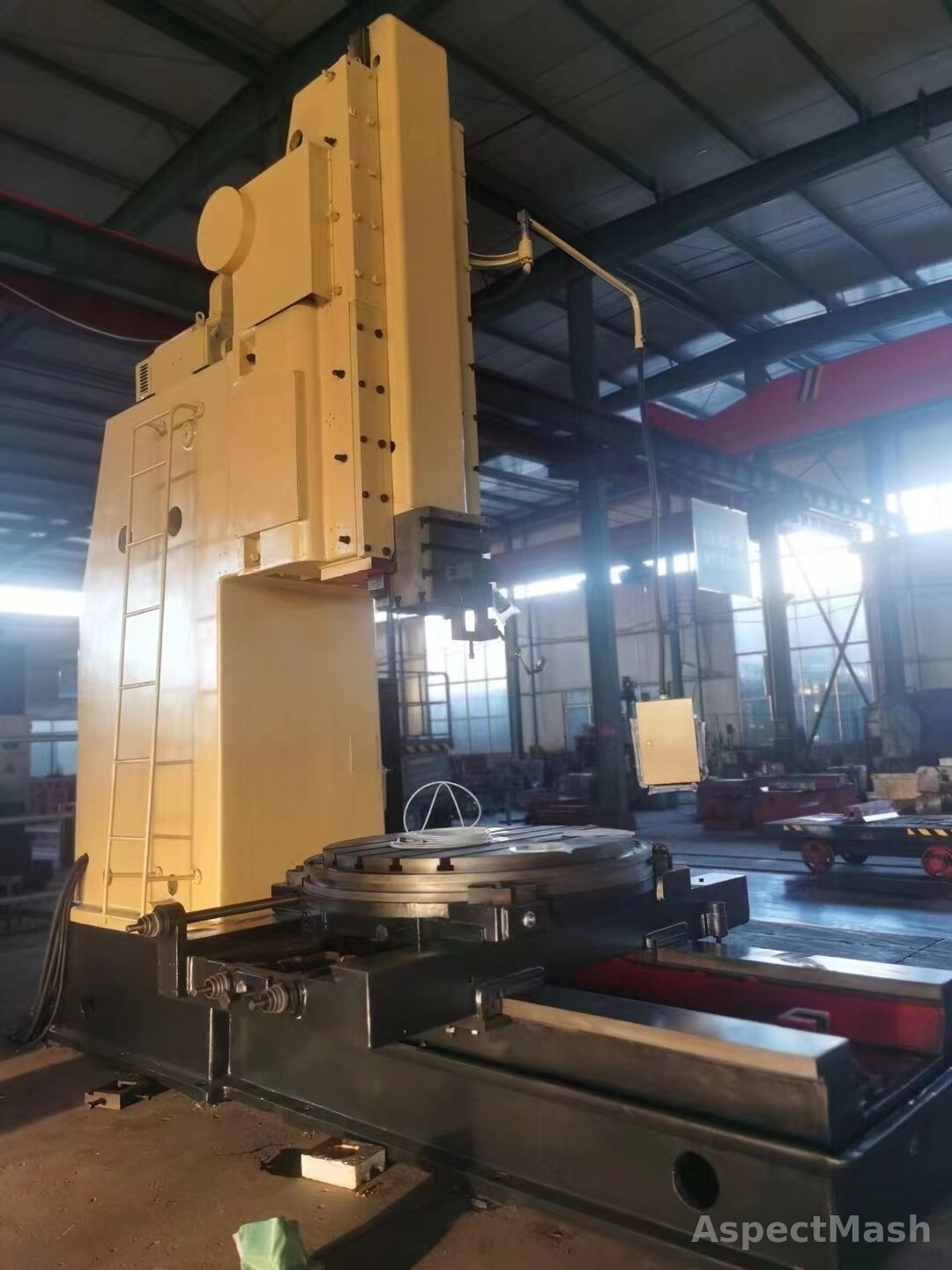

применяется для долбления внутренних и наружных пазов, шпоночных канавок, плоских и фасонных поверхностей на металлических заготовках. Станок подходит для ремонтных участков, инструментального производства и участков, гдеся обработка деталей малых и средних партий без применения протяжного оборудования. Вертикальная компоновка и регулируемый ход ползуна позволяют подбирать режим под размер детали и требуемую глубину обработки. Технические параметры в карточке указаны по данныма; окончательную комплектацию, вариант исполнения и оснастку нужно подтверждать перед заказом.
Назначение и применение
Обработка шпоночных пазов, канавок, плоскостей, фасонных поверхностей, ремонт деталей машин, изготовление единичных и мелкосерийных деталей. Подбор выполняется по максимальной длине хода долбяка, размеру/диаметру стола, ходу стола, мощности и массе станка.
Комплектация
Комплектация уточняется по запросу.
Технические характеристики
Классификация
| Тип станка | Долбежный станок |
|---|---|
| ЧПУ | Нет |
| Тип исполнения | Вертикальный |
Основные параметры
| Максимальная длина хода долбяка, мм | 500 |
|---|---|
| Частота ходов ползуна, ходов/мин | 9-50 |
Рабочая зона
| Расстояние от головки резца до колонны, мм | 990 |
|---|---|
| Расстояние от нижнего конца ползуна до стола, мм | 740 |
Стол и перемещения
| Диаметр стола, мм | 1000 |
|---|---|
| Продольный ход стола, мм | 660 |
| Поперечный ход стола, мм | 1000 |
| Угол поворота стола, ° | 360 |
| Диапазон подачи стола, мм | 0.10-1.2 |
| Диапазон круговой подачи стола, мм | 3-36 |
Привод
| Мощность главного двигателя, кВт | 7.5 |
|---|
Габариты и масса
| Масса станка, кг | 10300 |
|---|---|
| Габариты Д×Ш×В, мм | 3480×2085×3307 |
Вопросы и ответы
Технические параметры и исполнение уточняются по выбранной модели.
