Описание

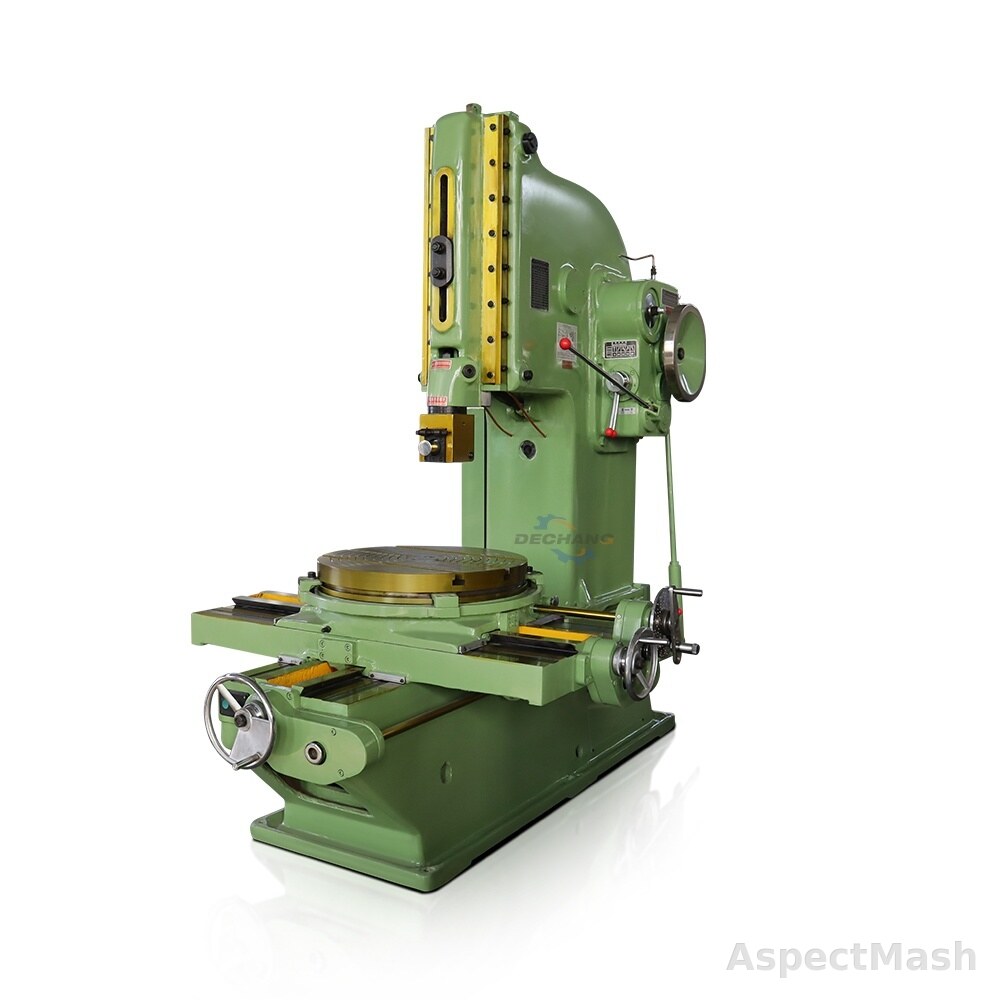

применяется для долбления внутренних и наружных пазов, шпоночных канавок, плоских и фасонных поверхностей на металлических заготовках. Станок подходит для ремонтных участков, инструментального производства и участков, гдеся обработка деталей малых и средних партий без применения протяжного оборудования. Вертикальная компоновка и регулируемый ход ползуна позволяют подбирать режим под размер детали и требуемую глубину обработки. Технические параметры в карточке указаны по данныма; окончательную комплектацию, вариант исполнения и оснастку нужно подтверждать перед заказом.
Назначение и применение
Обработка шпоночных пазов, канавок, плоскостей, фасонных поверхностей, ремонт деталей машин, изготовление единичных и мелкосерийных деталей. Подбор выполняется по максимальной длине хода долбяка, размеру/диаметру стола, ходу стола, мощности и массе станка.
Комплектация
Комплектация уточняется по запросу.
Технические характеристики
Классификация
| Тип станка | Долбежный станок |
|---|---|
| ЧПУ | Нет |
| Тип исполнения | Вертикальный |
Основные параметры
| Максимальная длина хода долбяка, мм | 320 |
|---|---|
| Частота ходов ползуна, ходов/мин | 20-80 |
| Угол наклона ползуна, ° | 0-8 |
| Вертикальная регулировка ползуна, мм | 315 |
Рабочая зона
| Расстояние от головки резца до колонны, мм | 600 |
|---|---|
| Расстояние от нижнего конца ползуна до стола, мм | 490 |
Стол и перемещения
| Диаметр стола, мм | 630 |
|---|---|
| Продольный ход стола, мм | 630 |
| Поперечный ход стола, мм | 560 |
| Угол поворота стола, ° | 360 |
| Диапазон подачи стола, мм | 0.08-1.21 |
| Диапазон круговой подачи стола, мм | 0.052-0.783 |
Привод
| Мощность главного двигателя, кВт | 4 |
|---|---|
| Мощность двигателя быстрого перемещения, кВт | 0.75 |
Габариты и масса
| Масса станка, кг | 3000 |
|---|---|
| Габариты Д×Ш×В, мм | 2261×1495×2245 |
Вопросы и ответы
Технические параметры и исполнение уточняются по выбранной модели.
