Долбежный станок B5020

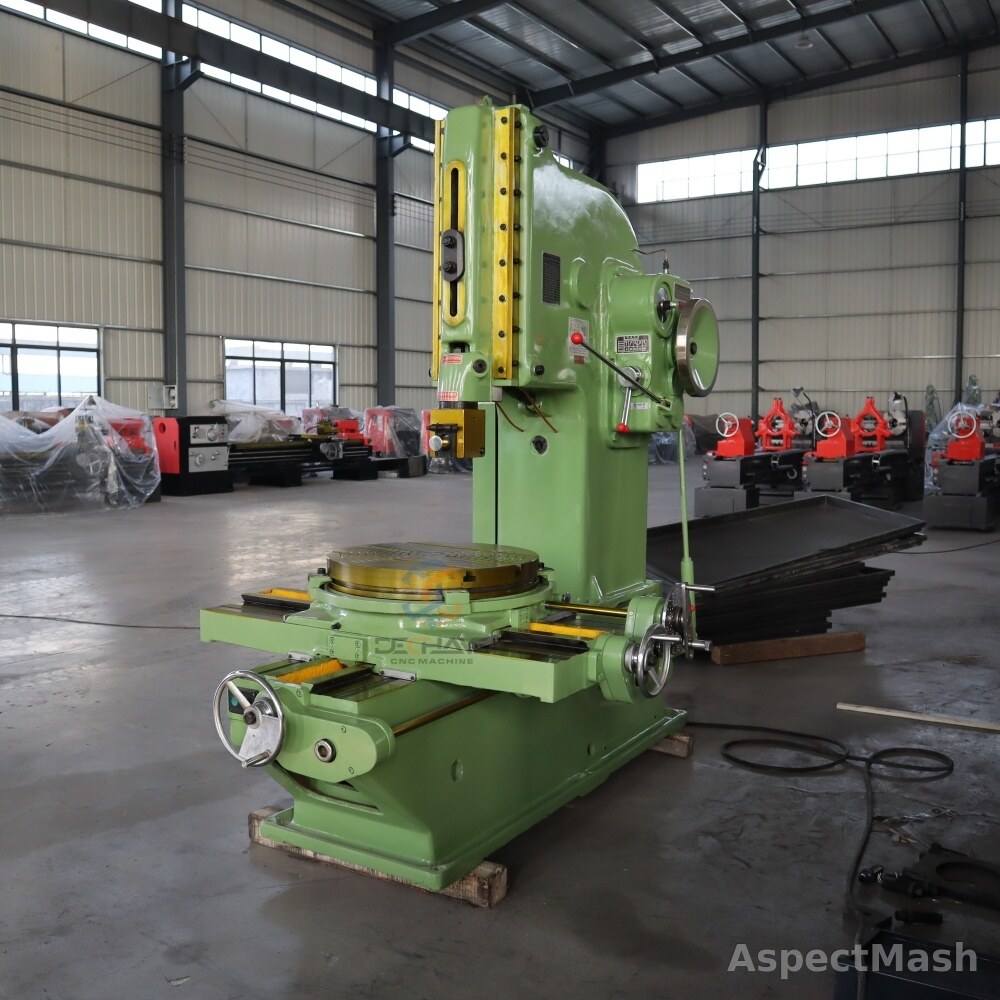

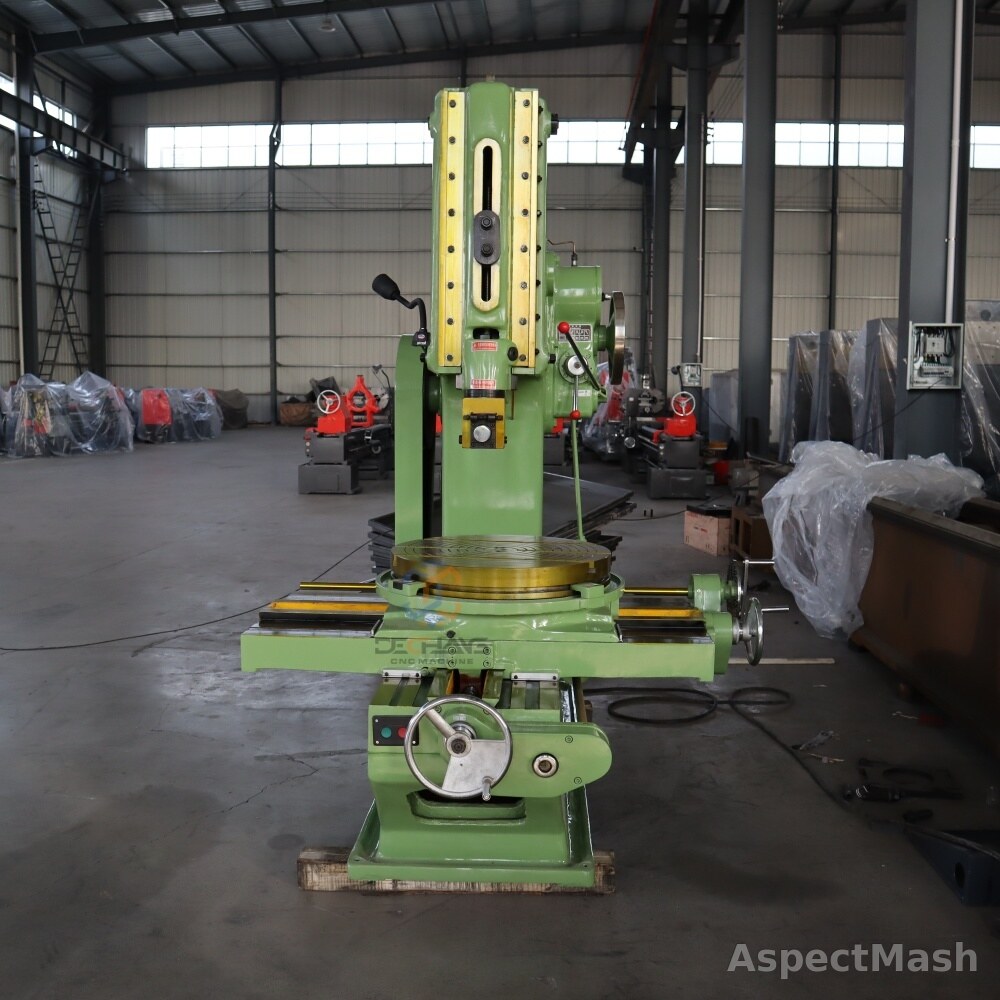

Вертикальный долбежный станок B5020 для обработки пазов, шпоночных канавок, плоскостей и фасонных поверхностей в единичном и мелкосерийном производстве. Подбор по длине хода, столу, мощности и массе станка.

Viber WhatsApp

Описание

применяется для долбления внутренних и наружных пазов, шпоночных канавок, плоских и фасонных поверхностей на металлических заготовках. Станок подходит для ремонтных участков, инструментального производства и участков, гдеся обработка деталей малых и средних партий без применения протяжного оборудования. Вертикальная компоновка и регулируемый ход ползуна позволяют подбирать режим под размер детали и требуемую глубину обработки. Технические параметры в карточке указаны по данныма; окончательную комплектацию, вариант исполнения и оснастку нужно подтверждать перед заказом.

Назначение и применение

Обработка шпоночных пазов, канавок, плоскостей, фасонных поверхностей, ремонт деталей машин, изготовление единичных и мелкосерийных деталей. Подбор выполняется по максимальной длине хода долбяка, размеру/диаметру стола, ходу стола, мощности и массе станка.

Комплектация

Комплектация уточняется по запросу.

Технические характеристики

Классификация

Тип станка	Долбежный станок
ЧПУ	Нет
Тип исполнения	Вертикальный

Основные параметры

Максимальная длина хода долбяка, мм	200
Частота ходов ползуна, ходов/мин	32-125
Угол наклона ползуна, °	0-8
Вертикальная регулировка ползуна, мм	230

Рабочая зона

Расстояние от головки резца до колонны, мм	485
Расстояние от нижнего конца ползуна до стола, мм	320

Стол и перемещения

Диаметр стола, мм	500
Продольный ход стола, мм	500
Поперечный ход стола, мм	500
Угол поворота стола, °	360
Диапазон подачи стола, мм	0.08-1.21
Диапазон круговой подачи стола, мм	0.052-0.783

Привод

Мощность главного двигателя, кВт	3

Габариты и масса

Масса станка, кг	2200
Габариты Д×Ш×В, мм	1916×1305×1995

Вопросы и ответы

Технические параметры и исполнение уточняются по выбранной модели.
