Сверлильно-резьбонарезной центр с ЧПУ T600 / T700

Описание

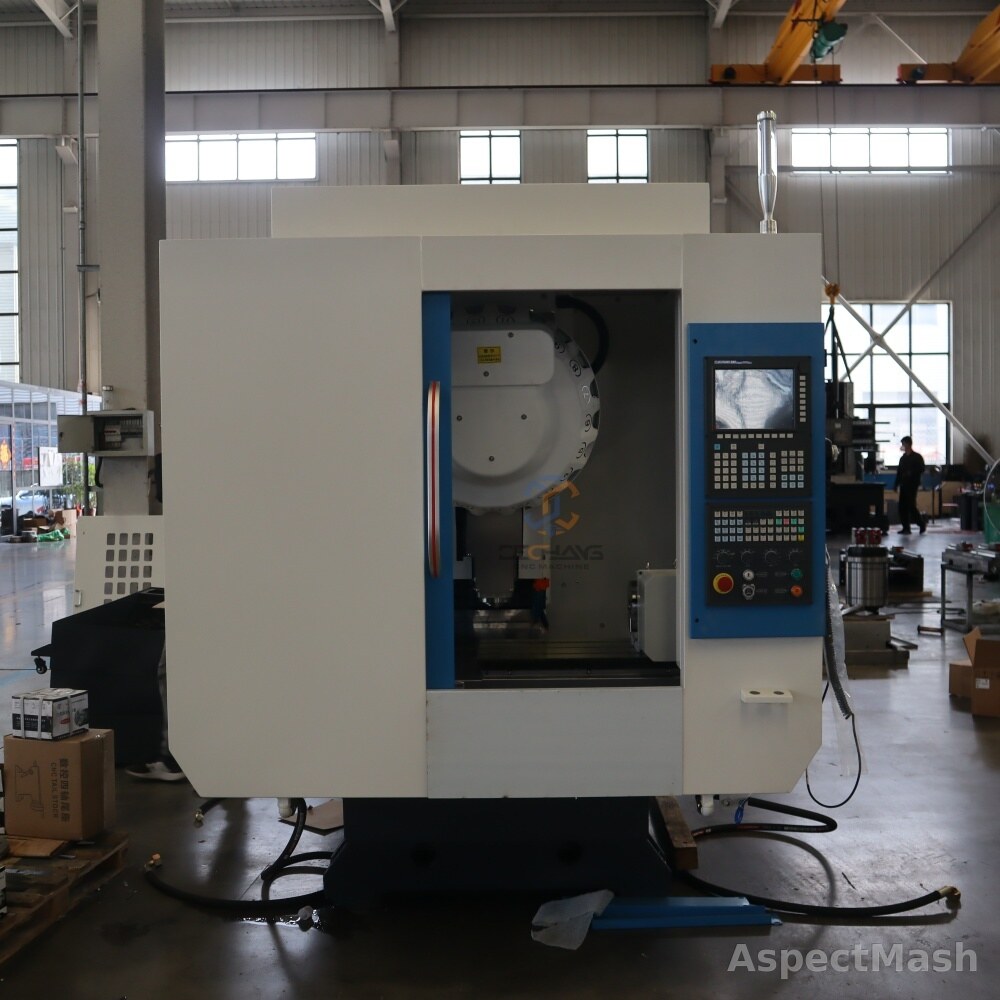

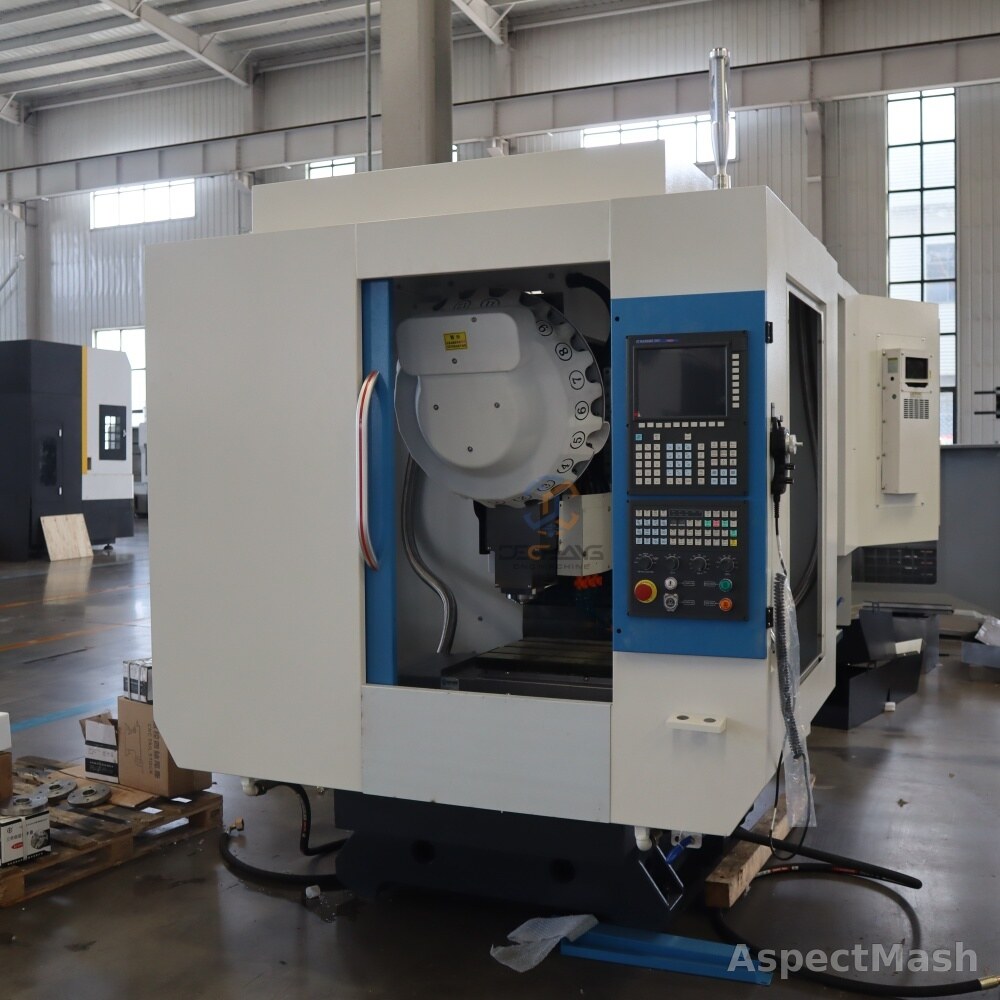

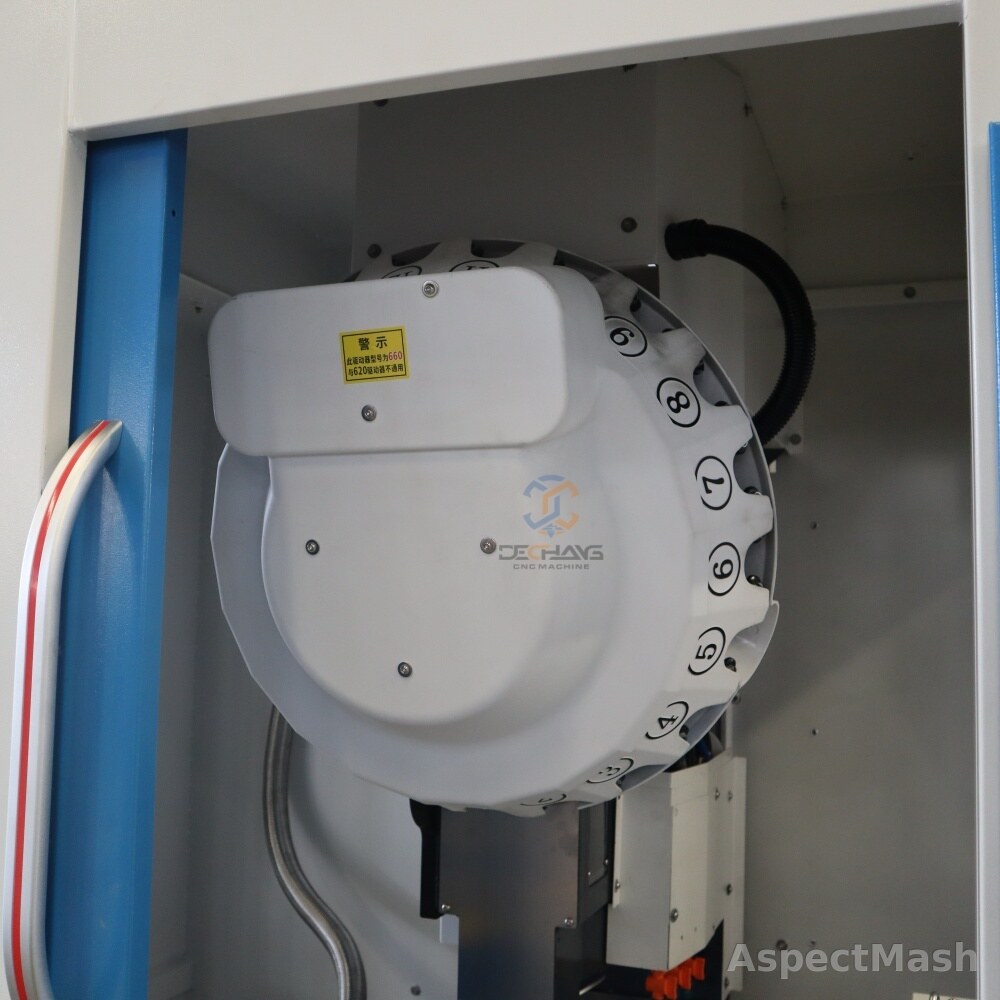

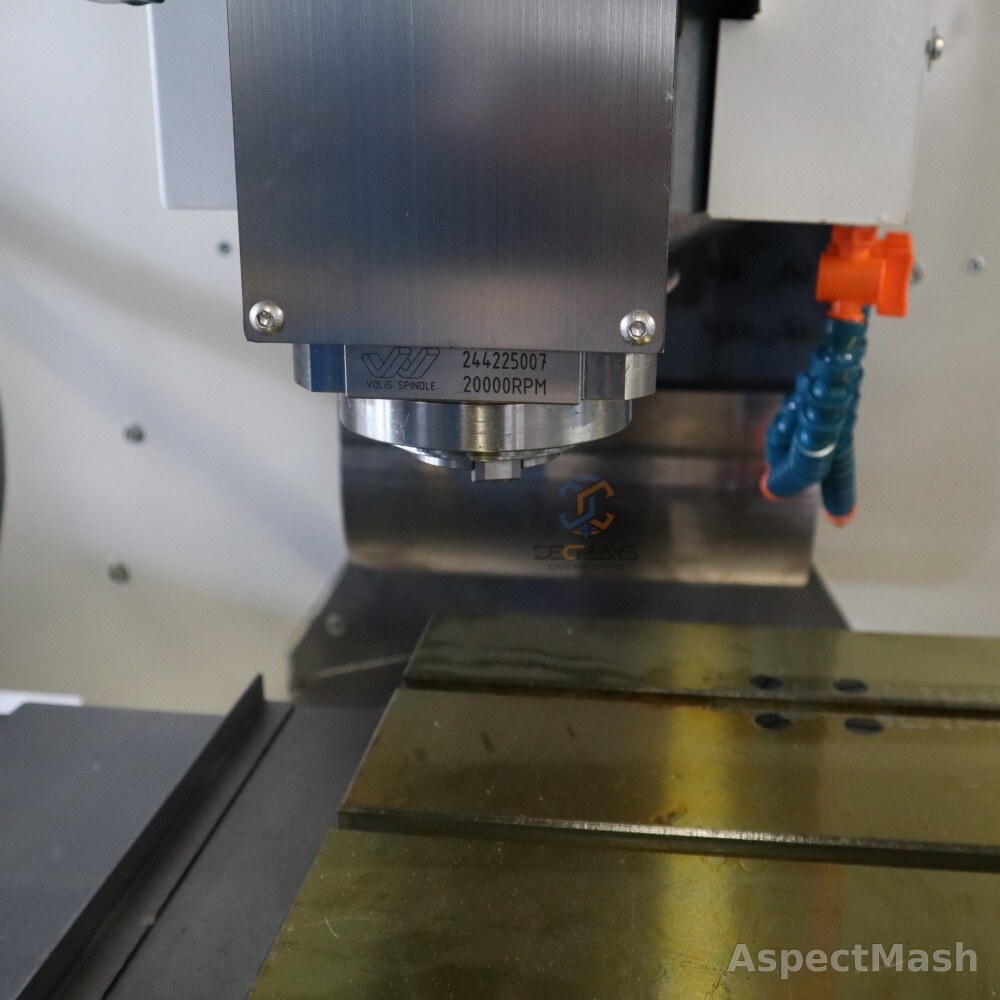

Сверлильно-резьбонарезные центры T600 и T700 предназначены для скоростного сверления, резьбонарезания и легких фрезерных операций на производственных участках, где важны короткий цикл обработки и стабильная повторяемость. Станки относятся к компактным обрабатывающим центрам с ЧПУ и подходят для серийной обработки корпусов, плит, фланцев, крышек, кронштейнов и других деталей с большим количеством отверстий и резьб. В обеих моделях используется шпиндель с конусом BT30 и максимальной скоростью 20 000 об/мин. Скорость быстрых перемещений по осям X/Y/Z составляет 48/48/48 м/мин, что помогает сократить вспомогательное время при переходах между отверстиями. Рабочая подача регулируется в диапазоне 5–20000 мм/мин. Инструментальный магазин на 21 позицию позволяет выполнять несколько операций за один установ без постоянной ручной смены инструмента. Основное отличие T600 и T700 — размер рабочей зоны. У T600 размер стола составляет 700×420 мм, ход по оси X — 600 мм. У T700 стол увеличен до 800×420 мм, а ход по оси X — до 700 мм. Обе модели имеют ход по осям Y/Z 400/330 мм, нагрузку на стол 250 кг и заявленную точность позиционирования ±0,005 мм. Выбор конкретного исполнения зависит от габаритов детали, требуемого хода по оси X и технологического маршрута обработки.

Назначение и применение

Серийное сверление и нарезание резьбы; обработка отверстий в корпусных деталях, плитах, кронштейнах, фланцах и крышках; легкие фрезерные операции; производство деталей с большим количеством переходов между отверстиями.

Комплектация

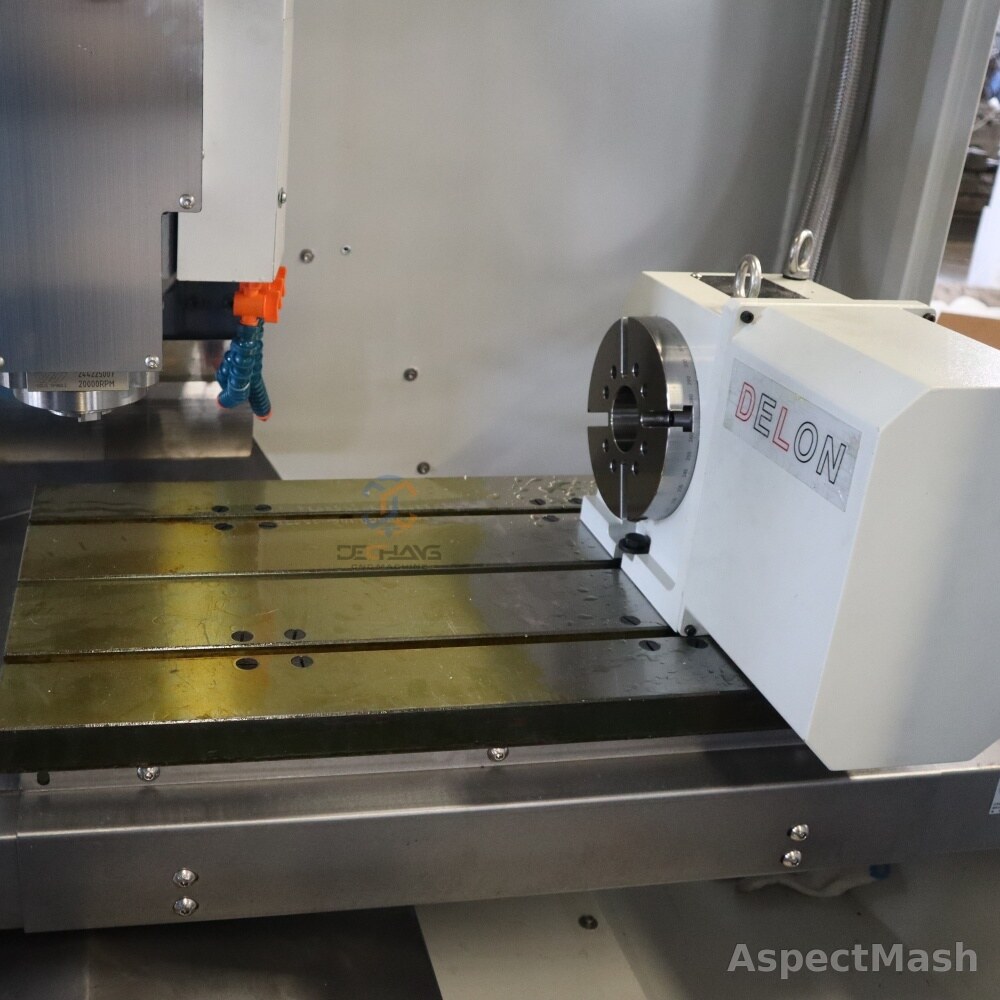

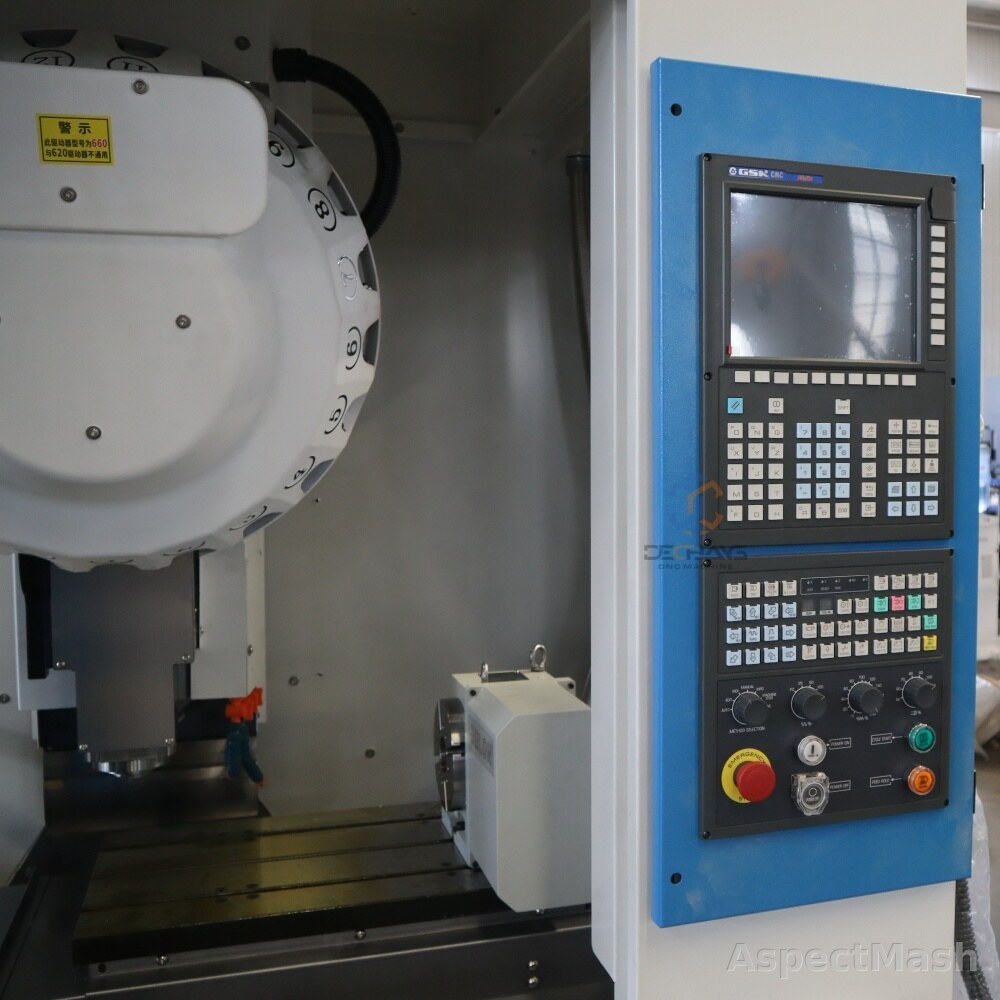

Базовая комплектация уточняется перед заказом: ЧПУ-система, шпиндель BT30, инструментальный магазин на 21 позицию, линейные направляющие, рабочий стол с Т-пазами, система СОЖ/смазки, защитное ограждение и комплект эксплуатационной документации.
