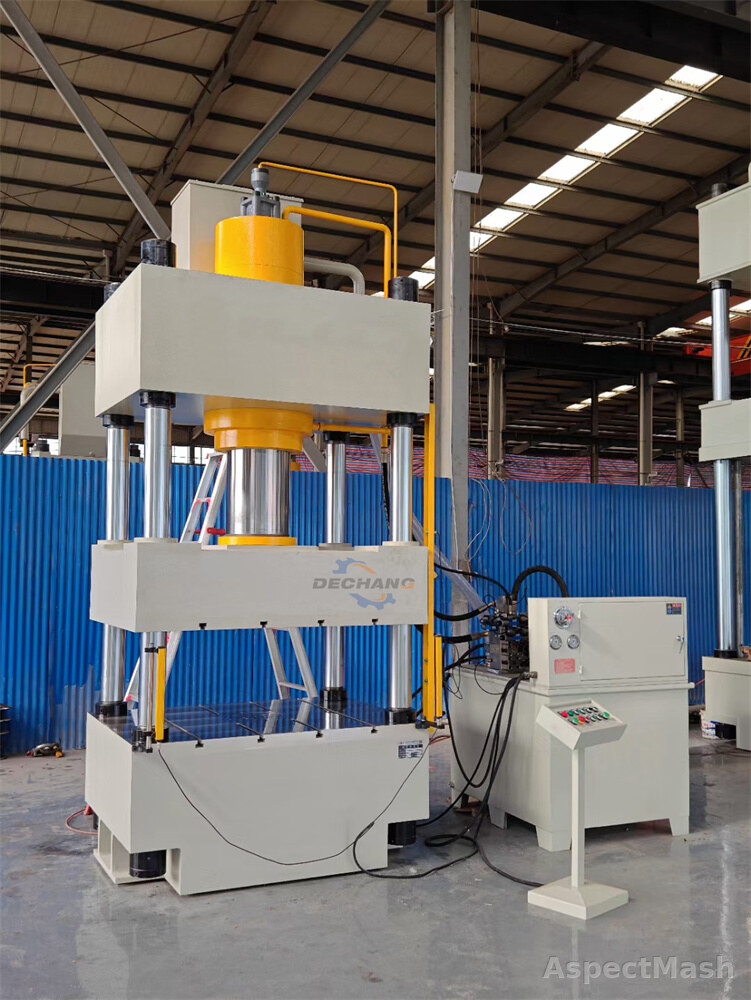

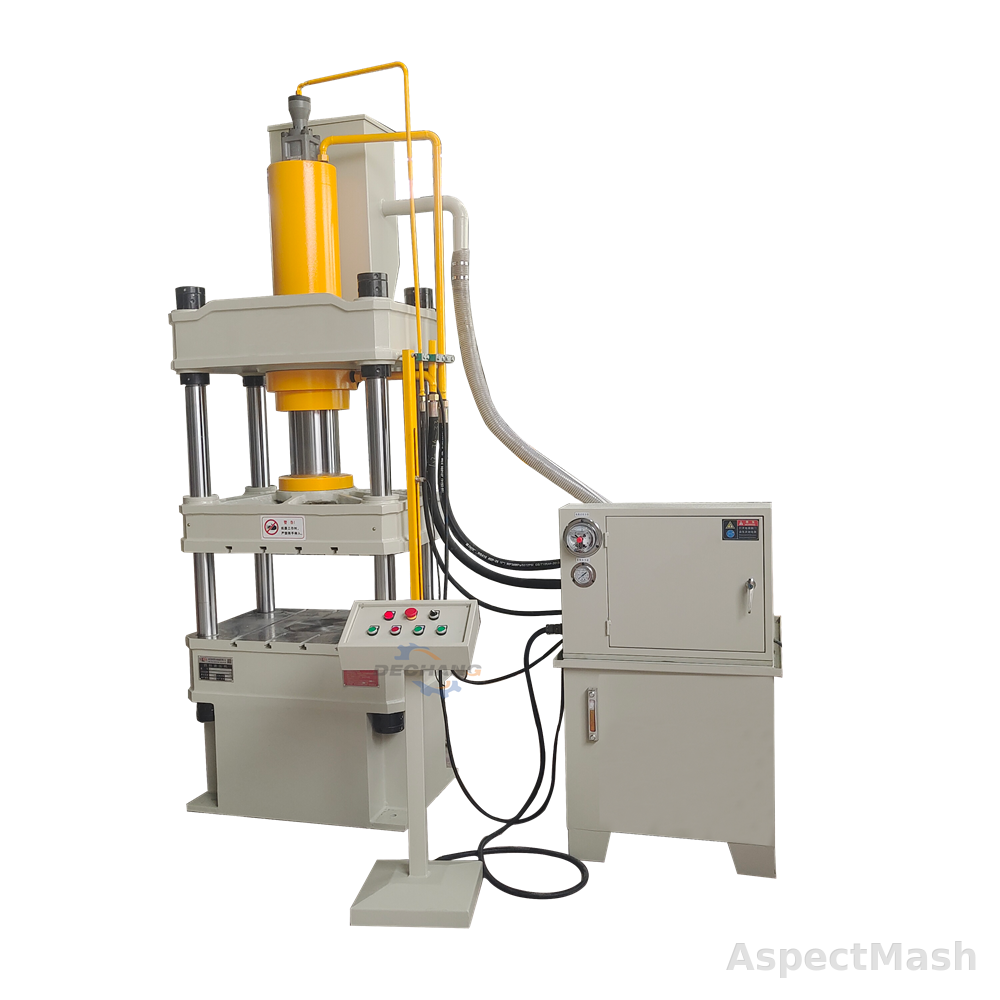

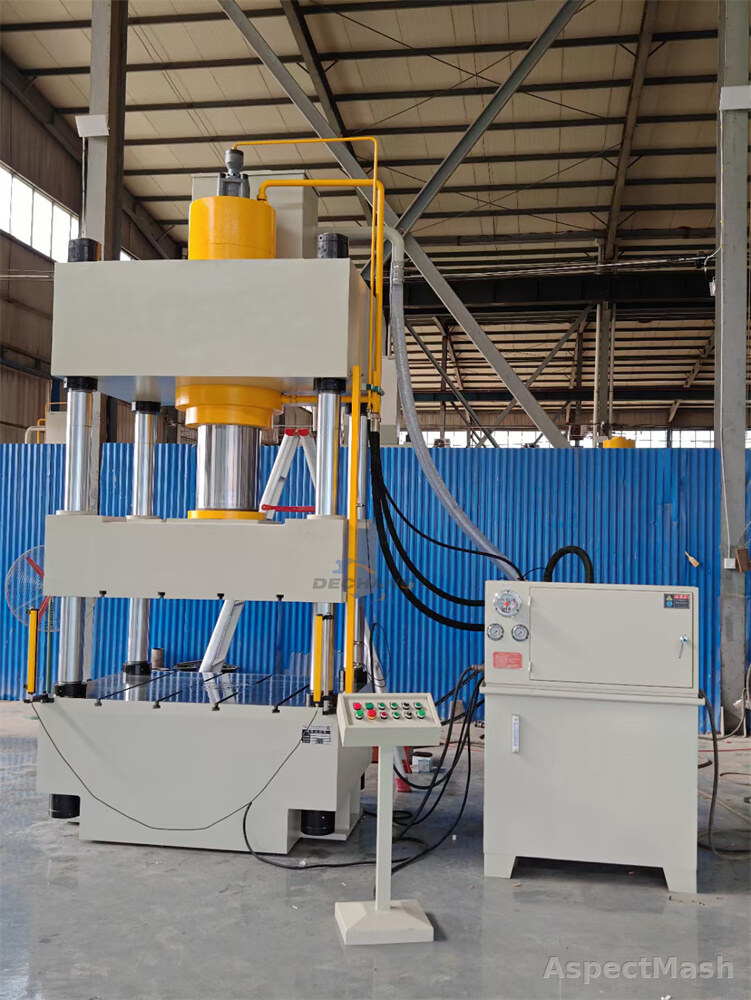

Четырехколонный гидравлический пресс YQ32

Описание

трехбалочный четырехколонный пресс для операций пластической деформации и силовой обработки. По описаниюа, оборудование применяется для штамповки, гибки, отбортовки, вытяжки, правки, сжатия, а также для обработки пластиковых и порошковых изделий. Конструкция с четырьмя колоннами обеспечивает направленное перемещение подвижной траверсы и подходит для задач, где важны рабочая зона, ход цилиндра и стабильность прессования. Серия включает исполнения от YQ32-63T до YQ32-400TC. В исходной таблице указаны: номинальное усилие — YQ32-63T: 630; YQ32-100TA: 1000; YQ32-100TB: 1000; YQ32-100TC: 1000; YQ32-100TD: 500X2; YQ32-160TA: 1600; YQ32-160TB: 1600; YQ32-160TC: 1600; YQ32-200TA: 2000; YQ32-200TB: 2000; YQ32-200TC: 1000X2; YQ32-200TD: 2000; YQ32-200TE: 1000X2; YQ32-250TA: 2500; YQ32-250TB: 2500; YQ32-250TC: 1250X2; YQ32-315TA: 3150; YQ32-315TB: 3150; YQ32-315TC: 3150; YQ32-400TA: 4000; YQ32-400TB: 4000; YQ32-400TC: 4000; максимальное гидравлическое давление — YQ32-63T: 28; YQ32-100TA: 28; YQ32-100TB: 28; YQ32-100TC: 28; YQ32-100TD: 28; YQ32-160TA: 28; YQ32-160TB: 28; YQ32-160TC: 28; YQ32-200TA: 28; YQ32-200TB: 28; YQ32-200TC: 28; YQ32-200TD: 25; YQ32-200TE: 28; YQ32-250TA: 28; YQ32-250TB: 28; YQ32-250TC: 28; YQ32-315TA: 28; YQ32-315TB: 28; YQ32-315TC: 28; YQ32-400TA: 25; YQ32-400TB: 25; YQ32-400TC: 25; ход гидроцилиндра — YQ32-63T: 260; YQ32-100TA: 300; YQ32-100TB: 400; YQ32-100TC: 500; YQ32-100TD: 350; YQ32-160TA: 300; YQ32-160TB: 500; YQ32-160TC: 400; YQ32-200TA: 500; YQ32-200TB: 600; YQ32-200TC: 600; YQ32-200TD: 400; YQ32-200TE: 600; YQ32-250TA: 400; YQ32-250TB: 600; YQ32-250TC: 500; YQ32-315TA: 500; YQ32-315TB: 500; YQ32-315TC: 700; YQ32-400TA: 600; YQ32-400TB: 800; YQ32-400TC: 600; максимальное раскрытие — YQ32-63T: 500; YQ32-100TA: 600; YQ32-100TB: 700; YQ32-100TC: 800; YQ32-100TD: 800; YQ32-160TA: 480; YQ32-160TB: 800; YQ32-160TC: 80; YQ32-200TA: 900; YQ32-200TB: 1000; YQ32-200TC: 1000; YQ32-200TD: 800; YQ32-200TE: 1100; YQ32-250TA: 800; YQ32-250TB: 1000; YQ32-250TC: 1000; YQ32-315TA: 900; YQ32-315TB: 1000; YQ32-315TC: 1200; YQ32-400TA: 1000; YQ32-400TB: 1250; YQ32-400TC: 1100; размер стола — YQ32-63T: 520x520; YQ32-100TA: 550X550; YQ32-100TB: 640X550; YQ32-100TC: 700X620; YQ32-100TD: 1200X800; YQ32-160TA: 640X550; YQ32-160TB: 800X800; YQ32-160TC: 700X700; YQ32-200TA: 800X800; YQ32-200TB: 1000X940; YQ32-200TC: 1500X1000; YQ32-200TD: 800X800; YQ32-200TE: 1500X1200; YQ32-250TA: 800X800; YQ32-250TB: 1200X1000; YQ32-250TC: 1600X1100; YQ32-315TA: 780X800; YQ32-315TB: 1000X1000; YQ32-315TC: 1260X1160; YQ32-400TA: 800X800; YQ32-400TB: 1250X1250; YQ32-400TC: 1400X1200; мощность двигателя — YQ32-63T: 5.5; YQ32-100TA: 5.5; YQ32-100TB: 5.5; YQ32-100TC: 5.5; YQ32-100TD: 5.5; YQ32-160TA: 7.5; YQ32-160TB: 7.5; YQ32-160TC: 11; YQ32-200TA: 7.5; YQ32-200TB: 7.5; YQ32-200TC: 7.5; YQ32-200TD: 11; YQ32-200TE: 7.5; YQ32-250TA: 11; YQ32-250TB: 15; YQ32-250TC: 11; YQ32-315TA: 15; YQ32-315TB: 15; YQ32-315TC: 15; YQ32-400TA: 18.5; YQ32-400TB: 18.5; YQ32-400TC: 18.5. Перед заказом нужно требуемое усилие, размер стола, ход гидроцилиндра, максимальное раскрытие, наличие выталкивателя, скорости хода, высоту станка, габариты места установки, электропитание и состав оснастки.

Назначение и применение

Штамповка, гибка, отбортовка, вытяжка, правка, сжатие, формование, прессование пластиковых и порошковых изделий, операции с выталкивателем и сборочные задачи в пределах параметров выбранного исполнения.

Комплектация

Комплектация уточняется перед заказом: станина/рама пресса, гидравлическая система, электрошкаф и пульт управления, рабочий стол, выталкиватель при наличии в исполнении, защитные элементы, оснастка и документация.

Преимущества

предназначен для прессования, штамповки, гибки, отбортовки, вытяжки, правки и формования деталей. Серия включает исполнения от YQ32-63T до YQ32-400TC. Основные параметры по источнику: номинальное усилие — YQ32-63T: 630; YQ32-100TA: 1000; YQ32-100TB: 1000; YQ32-100TC: 1000; YQ32-100TD: 500X2; YQ32-160TA: 1600; YQ32-160TB: 1600; YQ32-160TC: 1600; YQ32-200TA: 2000; YQ32-200TB: 2000; YQ32-200TC: 1000X2; YQ32-200TD: 2000; YQ32-200TE: 1000X2; YQ32-250TA: 2500; YQ32-250TB: 2500; YQ32-250TC: 1250X2; YQ32-315TA: 3150; YQ32-315TB: 3150; YQ32-315TC: 3150; YQ32-400TA: 4000; YQ32-400TB: 4000; YQ32-400TC: 4000; максимальное давление — YQ32-63T: 28; YQ32-100TA: 28; YQ32-100TB: 28; YQ32-100TC: 28; YQ32-100TD: 28; YQ32-160TA: 28; YQ32-160TB: 28; YQ32-160TC: 28; YQ32-200TA: 28; YQ32-200TB: 28; YQ32-200TC: 28; YQ32-200TD: 25; YQ32-200TE: 28; YQ32-250TA: 28; YQ32-250TB: 28; YQ32-250TC: 28; YQ32-315TA: 28; YQ32-315TB: 28; YQ32-315TC: 28; YQ32-400TA: 25; YQ32-400TB: 25; YQ32-400TC: 25; ход гидроцилиндра — YQ32-63T: 260; YQ32-100TA: 300; YQ32-100TB: 400; YQ32-100TC: 500; YQ32-100TD: 350; YQ32-160TA: 300; YQ32-160TB: 500; YQ32-160TC: 400; YQ32-200TA: 500; YQ32-200TB: 600; YQ32-200TC: 600; YQ32-200TD: 400; YQ32-200TE: 600; YQ32-250TA: 400; YQ32-250TB: 600; YQ32-250TC: 500; YQ32-315TA: 500; YQ32-315TB: 500; YQ32-315TC: 700; YQ32-400TA: 600; YQ32-400TB: 800; YQ32-400TC: 600.
