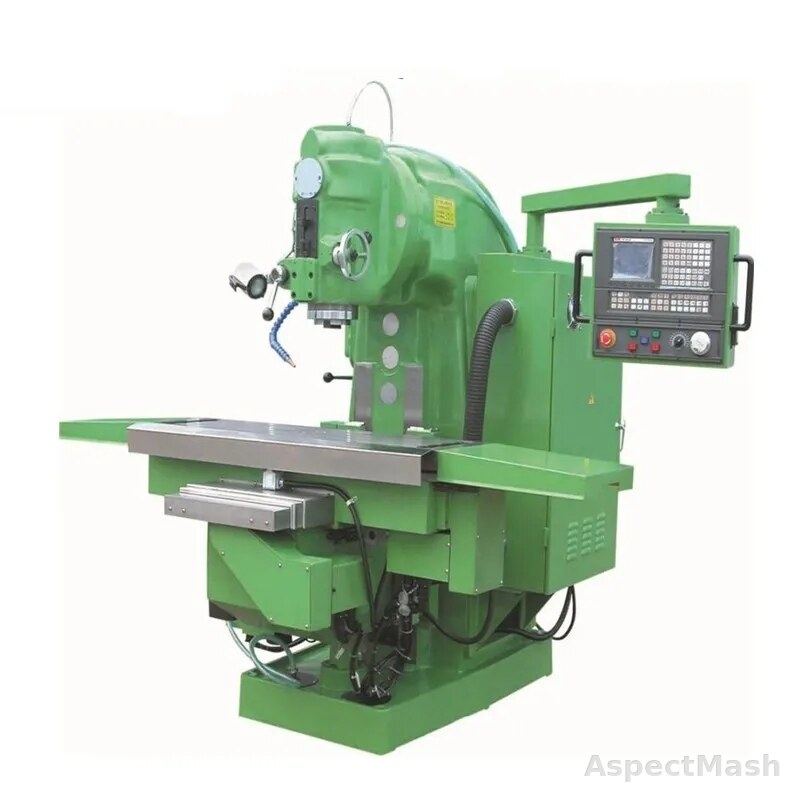

Вертикальный коленный фрезерный станок с ЧПУ XK5032 / XK5040

Вертикальный коленный фрезерный станок с ЧПУ XK5032 / XK5040 — фото 2

Вертикальный коленный фрезерный станок с ЧПУ XK5032 / XK5040 — фото 3

Вертикальный коленный фрезерный станок с ЧПУ XK5032 / XK5040 — фото 4

Горизонтально-фрезерный станок X6140 — фото 4

Фрезерные станки с ЧПУ

Вертикальный коленный фрезерный станок с ЧПУ XK5032 / XK5040

Вертикальный коленный фрезерный станок с ЧПУ XK5032 / XK5040 — оборудование для фрезерной обработки деталей на производстве, в инструментальном цехе или ремонтной мастерской. Станок подходит для обработки плоскостей, пазов, отверстий и контуров по управляющей программе.

Исполнений: 2

Viber WhatsApp

Описание

применяется для серийной и единичной обработки металлических заготовок, когдася повторяемость, управляемая подача и стабильная геометрия обработки. Станок позволяет выполнять фрезерование, сверление, растачивание, выборку пазов и обработку базовых поверхностей. Для подбора исполнения важно учитывать размер стола, рабочие ходы по осям, конус шпинделя, диапазон оборотов и мощность привода. Перед поставкой комплектация, система ЧПУ, тип шпинделя и дополнительные опции согласуются с заказчиком.

Назначение и применение

Фрезерование плоскостей и уступов; сверление и растачивание отверстий; обработка пазов, контуров и посадочных поверхностей; изготовление деталей небольшими партиями и в серийном производстве.

Комплектация

Комплектация уточняется перед заказом: базовый станок, система ЧПУ, шпиндельный узел, стол, электрошкаф, СОЖ/защита и дополнительные опции по согласованию.

Преимущества

оборудование для фрезерной обработки деталей на производстве, в инструментальном цехе или ремонтной мастерской. Станок подходит для обработки плоскостей, пазов, отверстий и контуров по управляющей программе.

Технические характеристики

Размер стола, мм	XK5032 1320×320 XK5040 1700×400
Ход по оси X, мм	XK5032 800 XK5040 920
Ход по оси Y, мм	XK5032 280 XK5040 330
Ход по оси Z, мм	XK5032 350 XK5040 450
Пазы стола, мм	XK5032 3-18-70 XK5040 3-18-90
Максимальная нагрузка на стол, кг	XK5032 320 XK5040 500
Расстояние от торца шпинделя до стола, мм	XK5032 40-390 XK5040 50-500
Расстояние от оси шпинделя до колонны, мм	XK5032 350 XK5040 450
Быстрые перемещения X/Y/Z, мм/мин	XK5032 6000/6000/3000 XK5040 6000/6000/3000
Рабочая подача X/Y/Z, мм/мин	XK5032 6-3200 (Z 3-1600) XK5040 6-3200 (Z 3-1600)
Ход пиноли / шпинделя, мм	XK5032 70 XK5040 85
Конус шпинделя	XK5032 ISO50 (7:24) XK5040 ISO50 (7:24)
Максимальный угол поворота вертикальной фрезерной головки, °	XK5032 ±45 XK5040 ±45
Диапазон частоты вращения шпинделя, об/мин	XK5032 30-1500 (18 steps) XK5040 30-1500 (18 steps)
Мощность двигателя шпинделя, кВт	XK5032 7.5 XK5040 11
Момент двигателей подачи, Н·м	XK5032 X/Y 12; Z 22 XK5040 X/Y 12; Z 22
Максимальный крутящий момент шпинделя, Н·м	XK5032 1000 XK5040 1000
Габаритные размеры, мм	XK5032 1929×2055×1960 XK5040 2310×2200×2400
Масса станка, кг	XK5032 2800 XK5040 4250

Вопросы и ответы

Технические параметры и исполнение уточняются по выбранной модели.
