Стандартные прошивные головки серии BR для ротационного формирования внутренних профилей. Подбор модели по размеру хвостовика прошивки, профилю и глубине обработки.

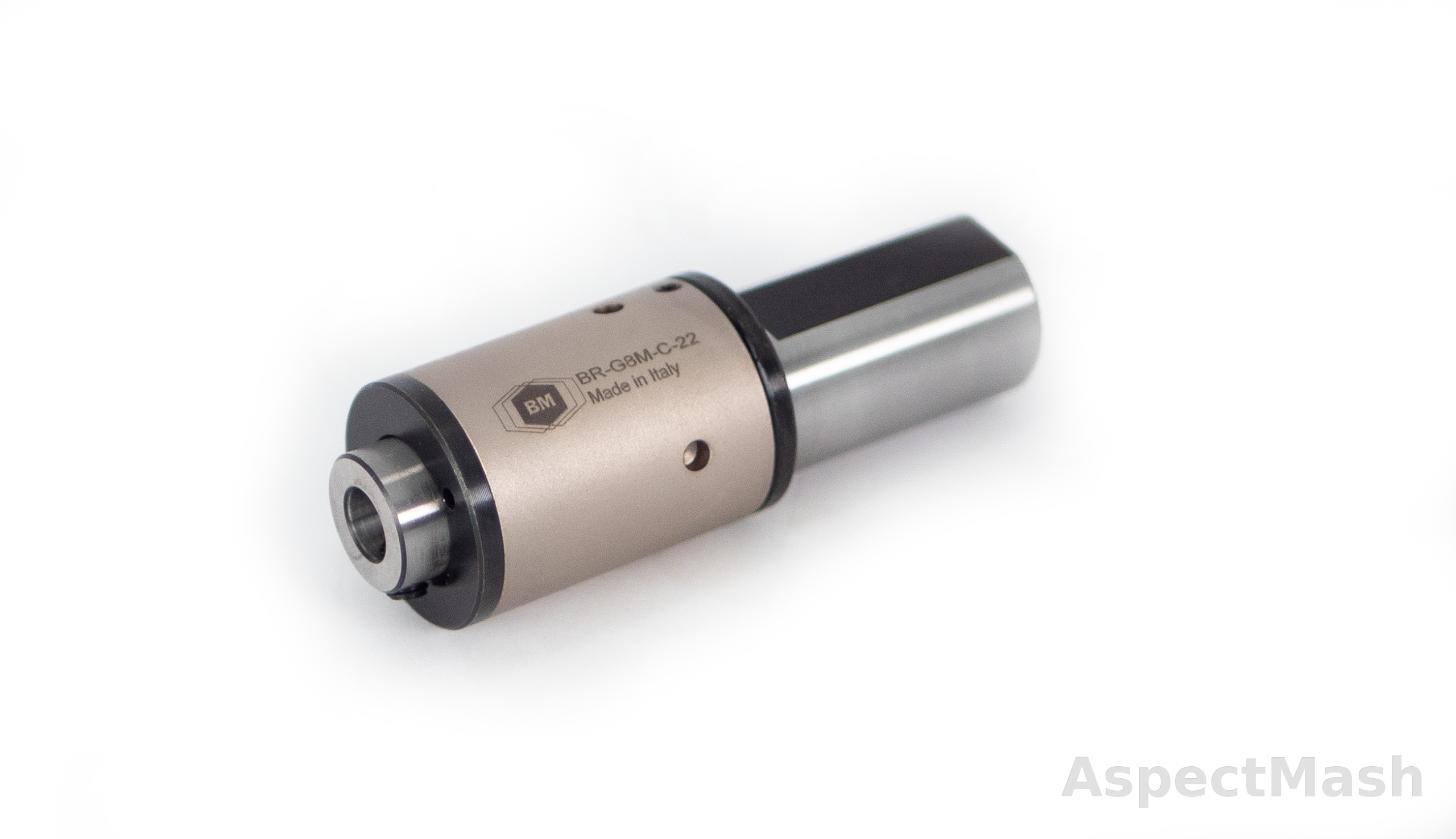

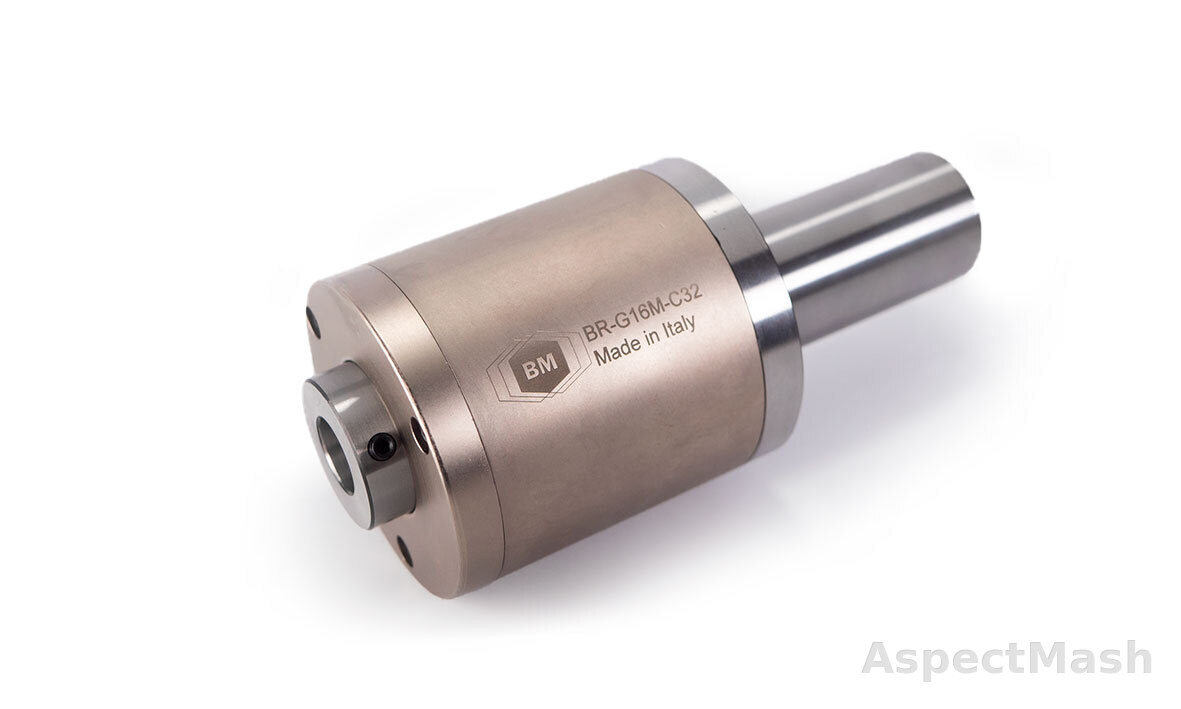

серии BR применяют для ротационного прошивания на токарных, фрезерных станках и обрабатывающих центрах. Наклон оси шпинделя головки обеспечивает последовательное врезание участков режущей кромки при осевой подаче. Перед обработкой подготавливают отверстие и входную фаску. Модельный ряд включает головки BR-G5, BR-G8S, BR-G8M, BR-G8, BR-G12B, BR-G12, BR-G16, BR-G16M, BR-G16L и BR-G25. Каждая модель имеет собственные допустимые размеры шестигранных, квадратных и TORX-профилей. Диаметр хвостовика прошивки не следует путать с присоединительным хвостовиком головки. В таблице приведены параметры каждой модели, габариты и ориентировочная масса. Тип присоединения к станку и допустимую рабочую глубину проверяют перед заказом. Регулируемые головки и головки с внутренней подачей охлаждения представлены отдельными карточками.
Ротационное формирование профилей с совместимой прошивкой.
Комплектацию уточняют по выбранной модели.
серии BR для ротационного формирования внутренних профилей. Подбор модели по размеру хвостовика прошивки, профилю и глубине обработки.
Схема и сокращённая таблица для каждой группы. Полный список раскрывается по кнопке.
| Модель | d, мм | H | K | масса |
|---|---|---|---|---|
| 5 | 35 мм | Ø24 мм | 181 г. | |
| 8 | 36.5 мм | Ø37 мм | 412 г. | |
| 8 | 47.5 мм | Ø29.5 мм | 338 г. | |
| 8 | 55 мм | Ø37 мм | 525 г. | |
| 12 | 66.5 мм | Ø47 мм | 851 г. | |
| 12 | 81.5 мм | Ø58 мм | 1653 г. | |
| 16 | 87 мм | Ø68 мм | 2628 г. | |
| 16 | 91 мм | Ø68 мм | 1830 г. | |
| 16 | 99 мм | Ø79 мм | 3500 г. | |
| 25 | 115.5 мм | Ø91 мм | 4850 г. TORX/TORX PLUS — по запросу. |
По запросу ничего не найдено.
Сопоставьте профиль, размер, совместимую головку и рабочую глубину. Пришлите чертёж детали для подбора.
