Квадратные прошивки для внутренних отверстий. Обычные, удлинённые и охлаждаемые модели с размерами, допусками и совместимыми головками в отдельных строках таблиц.

  • Серии: G5, G8, G12, G16, G25
  • Стандартные — 66
  • А — удлиненные — 20
  • М — зауженные — 17
  • L — удлиненные — 20
  • Бренд: Brighetti Meccanica
Выбрать модель
Viber WhatsApp

Описание

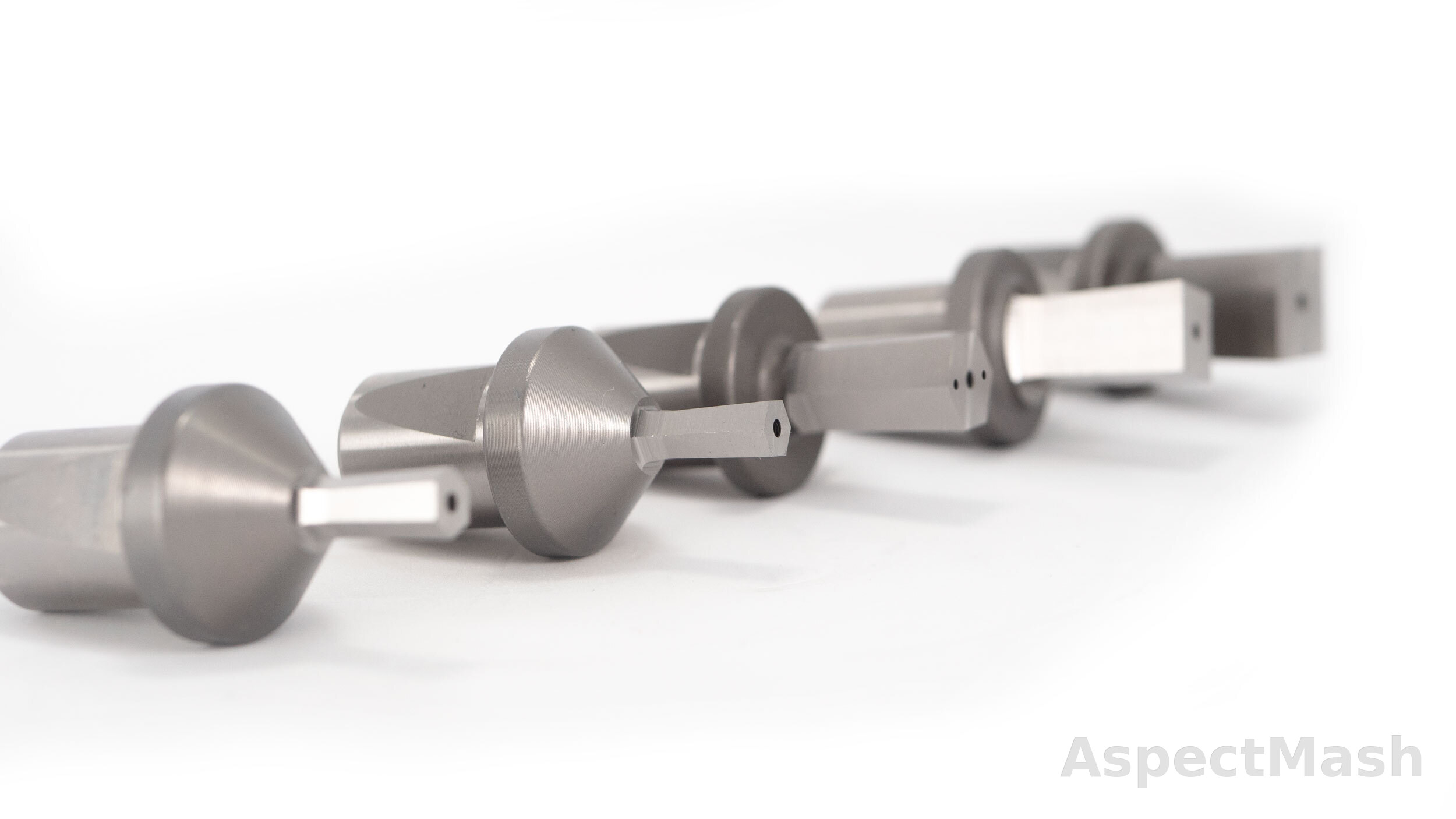

Квадратные прошивки для обработки внутренних отверстий используются в составе ротационных прошивных головок. В карточке представлены стандартные, удлинённые и охлаждаемые исполнения серий G5, G8, G12, G16 и G25. Модель подбирают по профилю, размеру, допуску и совместимой головке.

Назначение и применение

Ротационное формирование внутренних профилей в предварительно подготовленном отверстии.

Комплектация

Комплектацию уточняют по выбранной модели.

Модели и размеры

Схема и сокращённая таблица для каждой группы. Полный список раскрывается по кнопке.

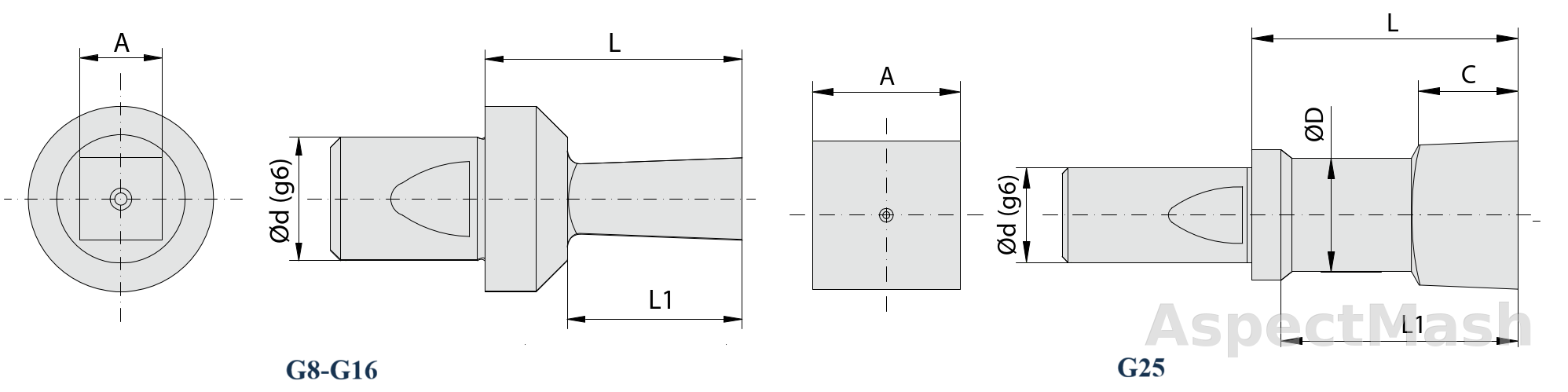

Стандартные 66 моделей
Стандартные
Модель D, мм A, мм C, мм L, мм L1, мм Допуск A, мм Совместимые головки
— 1 — 10 2 0.04 - 0.06 BR-G5
— 1.5 — 10 3 0.05 - 0.07 BR-G5
— 2 — 10 4 0.05 - 0.07 BR-G5
— 2.5 — 10 5 0.06 - 0.08 BR-G5
— 3 — 10 6 0.06 - 0.08 BR-G5
— 3.5 — 10 6 0.07 - 0.09 BR-G5
— 4 — 10 7 0.07 - 0.09 BR-G5
— 1 — 18 2 0.04 - 0.06 BR-G8S
— 1.5 — 18 3 0.05 - 0.07 BR-G8S
— 2 — 18 5 0.05 - 0.07 BR-G8S
— 2.5 — 18 6 0.06 - 0.08 BR-G8S
— 3 — 18 7 0.06 - 0.08 BR-G8S
— 3.5 — 18 9 0.06 - 0.08 BR-G8S
— 4 — 18 9 0.07 - 0.09 BR-G8S
— 4.5 — 18 11 0.07 - 0.09 BR-G8S
— 5 — 18 11 0.08 - 0.1 BR-G8S
— 5.5 — 18 13 0.08 - 0.1 BR-G8S
— 6 — 18 13 0.08 - 0.1 BR-G8S
— 7 — 18 13 0.08 - 0.1 BR-G8
— 8 — 18 13 0.08 - 0.1 BR-G8
— 1 — 25 2 0.04 - 0.06 BR-G12B
— 1.5 — 25 3 0.05 - 0.07 BR-G12B
— 2 — 25 5 0.05 - 0.07 BR-G12B
— 2.5 — 25 6 0.05 - 0.07 BR-G12B
— 3 — 25 7 0.06 - 0.08 BR-G12B
— 3.5 — 25 8 0.06 - 0.08 BR-G12B
— 4 — 25 9 0.07 - 0.09 BR-G12B
— 4.5 — 25 9 0.07 - 0.09 BR-G12B
— 5 — 25 11 0.08 - 0.1 BR-G12B
— 5.5 — 25 11 0.08 - 0.1 BR-G12B
— 6 — 25 13 0.08 - 0.1 BR-G12B
— 7 — 25 21 0.08 - 0.1 BR-G12B
— 8 — 25 21 0.08 - 0.1 BR-G12B
— 9 — 25 21 0.09 - 0.11 BR-G12B
— 10 — 25 21 0.1 - 0.12 BR-G12B
— 11 — 25 21 0.1 - 0.12 BR-G12
— 12 — 25 21 0.11 - 0.13 BR-G12
— 2 — 25 5 0.05 - 0.07 BR-G16
— 2.5 — 25 6 0.05 - 0.07 BR-G16
— 3 — 25 7 0.06 - 0.08 BR-G16
— 3.5 — 25 8 0.07 - 0.09 BR-G16
— 4 — 25 9 0.07 - 0.09 BR-G16
— 4.5 — 25 9 0.07 - 0.09 BR-G16
— 5 — 25 11 0.08 - 0.1 BR-G16
— 5.5 — 25 11 0.08 - 0.1 BR-G16
— 6 — 25 13 0.08 - 0.1 BR-G16
— 7 — 25 15 0.08 - 0.1 BR-G16
— 8 — 25 21 0.08 - 0.1 BR-G16
— 9 — 25 21 0.09 - 0.11 BR-G16
— 10 — 25 21 0.1 - 0.12 BR-G16
— 11 — 25 21 0.1 - 0.12 BR-G16
— 12 — 25 21 0.11 - 0.13 BR-G16
— 13 — 25 21 0.11 - 0.13 BR-G16
— 14 — 25 21 0.12 - 0.14 BR-G16
— 15 — 25 21 0.13 - 0.15 BR-G16
10.5 15 30 70 65 0.13 - 0.15 BR-G25
11.5 16 30 70 65 0.13 - 0.15 BR-G25
12.5 17 30 70 65 0.14 - 0.16 BR-G25
13.5 18 30 70 65 0.15 - 0.17 BR-G25
14.5 19 30 70 65 0.16 - 0.18 BR-G25
15.5 20 30 70 65 0.18 - 0.2 BR-G25
16.5 21 30 70 65 0.18 - 0.2 BR-G25
17.5 22 30 70 65 0.2 - 0.22 BR-G25
18.5 23 30 70 65 0.2 - 0.22 BR-G25
19.5 24 30 70 65 0.21 - 0.23 BR-G25
20.5 25 30 70 65 0.22 - 0.24 BR-G25
Показаны 8 из 66

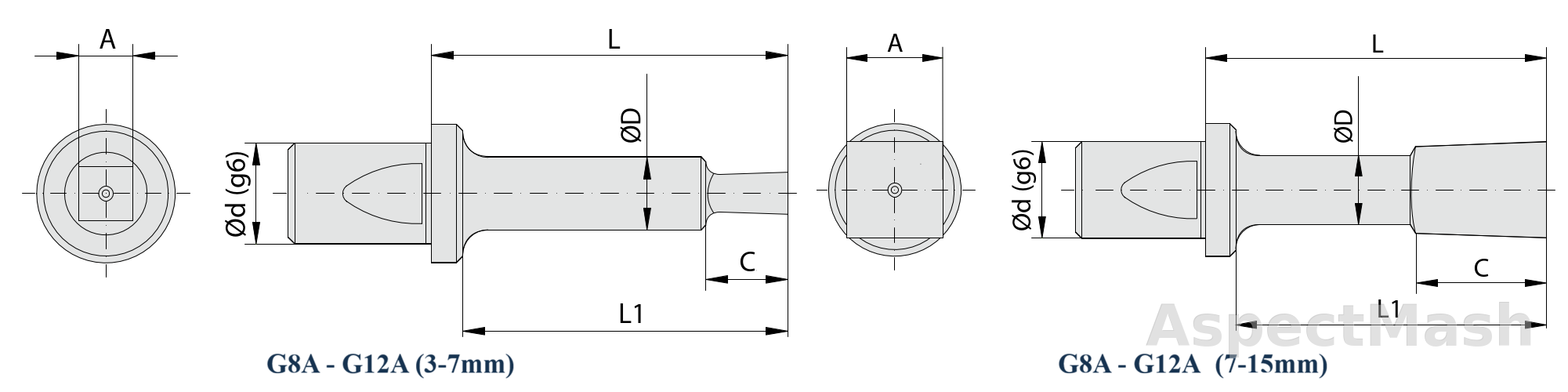

А — удлиненные 20 моделей
А — удлиненные
Модель D, мм A, мм C, мм L, мм L1, мм Допуск A, мм Совместимые головки
6.5 3 7 30 26 0.06 - 0.08 BR-G8A
7.5 3.5 9 30 26 0.06 - 0.08 BR-G8A
7.5 4 9 30 26 0.07 - 0.09 BR-G8A
8.5 4.5 11 30 26 0.07 - 0.09 BR-G8A
8.5 5 11 30 26 0.08 - 0.1 BR-G8A
9.5 5.5 13 30 26 0.08 - 0.1 BR-G8A
9.5 6 13 30 26 0.08 - 0.1 BR-G8A
10.5 7 13 30 26 0.08 - 0.1 BR-G8A
6.3 8 11.5 30 26 0.08 - 0.1 BR-G8A
8 4 9 60 55 0.07 - 0.09 BR-G12A
8 4.5 11 60 55 0.07 - 0.09 BR-G12A
8 5 11 60 55 0.08 - 0.1 BR-G12A
8 5.5 17 60 55 0.08 - 0.1 BR-G12A
8 6 17 60 55 0.08 - 0.1 BR-G12A
8 7 19 60 55 0.08 - 0.1 BR-G12A
6 8 19 60 55 0.08 - 0.1 BR-G12A
7 9 21 60 55 0.09 - 0.11 BR-G12A
7.5 10 21 60 55 0.1 - 0.12 BR-G12A
8.5 11 21 60 55 0.1 - 0.12 BR-G12A
9 12 21 60 55 0.11 - 0.13 BR-G12A
Показаны 8 из 20

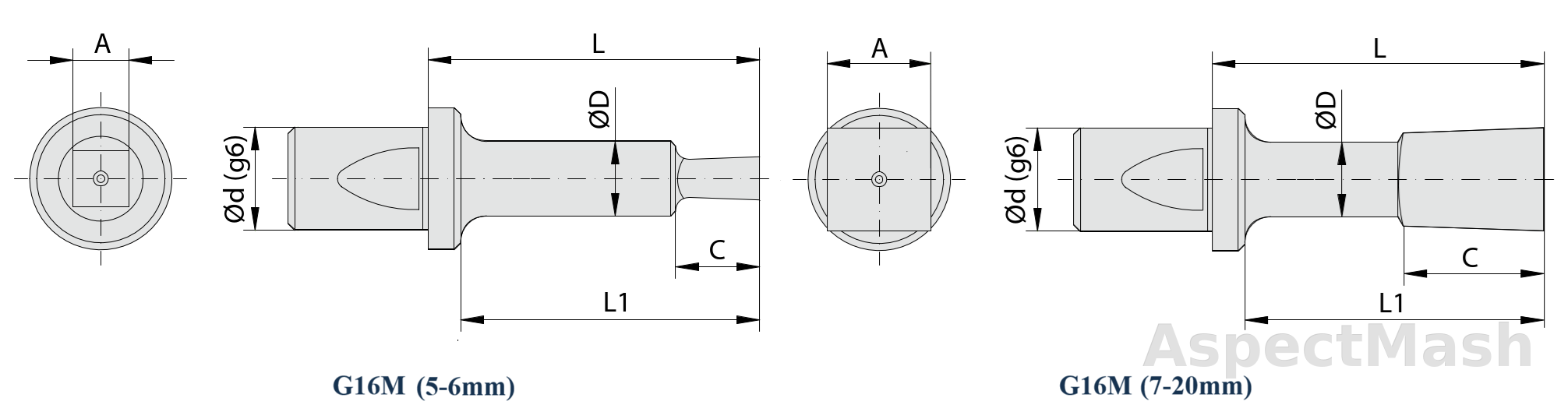

М — зауженные 17 моделей
М — зауженные
Модель D, мм A, мм C, мм L, мм L1, мм Допуск A, мм Совместимые головки
10 5 11 35 11 0.08 - 0.1 BR-G16M
10 5.5 13 35 11 0.08 - 0.1 BR-G16M
10 6 13 35 13 0.08 - 0.1 BR-G16M
5 7 14 35 31 0.08 - 0.1 BR-G16M
6 8 14.5 35 31 0.08 - 0.1 BR-G16M
7 9 14.5 35 31 0.09 - 0.11 BR-G16M
7.5 10 14.5 35 31 0.1 - 0.12 BR-G16M
8 11 15 35 31 0.1 - 0.12 BR-G16M
9 12 15 35 31 0.11 - 0.13 BR-G16M
10 13 13.5 35 31 0.11 - 0.13 BR-G16M
11 14 13.5 35 31 0.12 - 0.14 BR-G16M
12 15 13.5 35 31 0.13 - 0.15 BR-G16M
13 16 13.5 35 31 0.13 - 0.15 BR-G16M
14 17 13 35 31 0.14 - 0.16 BR-G16M
15 18 13 35 31 0.15 - 0.17 BR-G16M
16 19 13 35 31 0.16 - 0.18 BR-G16M
17 20 13 35 31 0.18 - 0.2 BR-G16M
Показаны 8 из 17

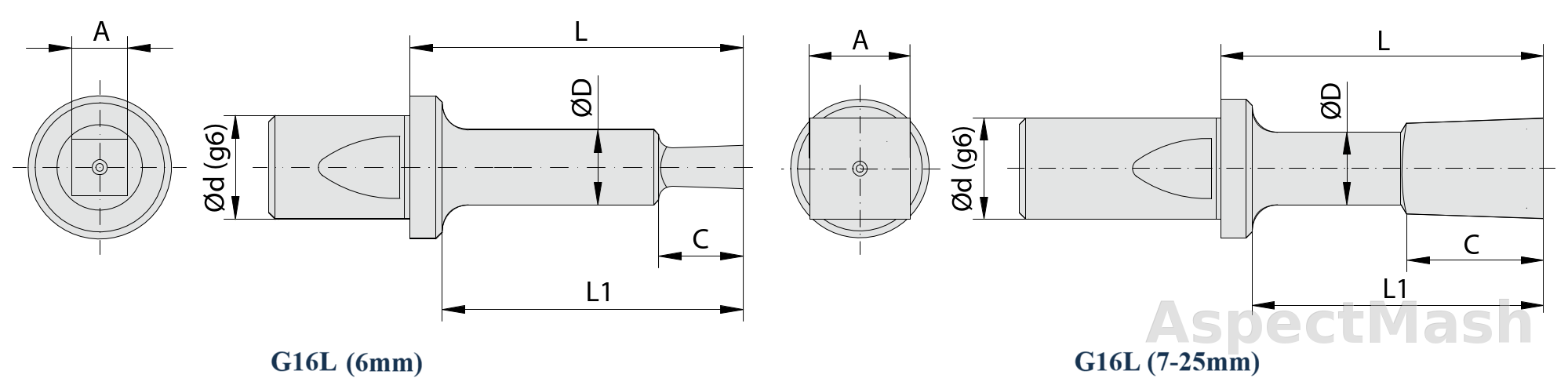

L — удлиненные 20 моделей
L — удлиненные
Модель D, мм A, мм C, мм L, мм L1, мм Допуск A, мм Совместимые головки
7.5 6 15 45 41 0.08 - 0.1 BR-G16L
5 7 15 45 41 0.08 - 0.1 BR-G16L
6 8 15 45 41 0.08 - 0.1 BR-G16L
7 9 15 45 41 0.09 - 0.11 BR-G16L
7.5 10 17 45 41 0.1 - 0.12 BR-G16L
8 11 17 45 41 0.1 - 0.12 BR-G16L
9 12 17 45 41 0.11 - 0.13 BR-G16L
10 13 18 45 41 0.11 - 0.13 BR-G16L
11 14 18 45 41 0.12 - 0.14 BR-G16L
12 15 18 45 41 0.13 - 0.15 BR-G16L
13 16 18 45 41 0.13 - 0.15 BR-G16L
14 17 18 45 41 0.14 - 0.16 BR-G16L
15 18 17 45 41 0.15 - 0.17 BR-G16L
16 19 17 45 41 0.16 - 0.18 BR-G16L
17 20 17 45 41 0.18 - 0.2 BR-G16L
18 21 17 45 41 0.18 - 0.2 BR-G16L
19 22 16.5 45 41 0.19 - 0.21 BR-G16L
20 23 16.5 45 41 0.2 - 0.22 BR-G16L
22 24 16 45 — 0.21 - 0.23 BR-G16L
22 25 16 45 — 0.22 - 0.24 BR-G16L
Показаны 8 из 20
