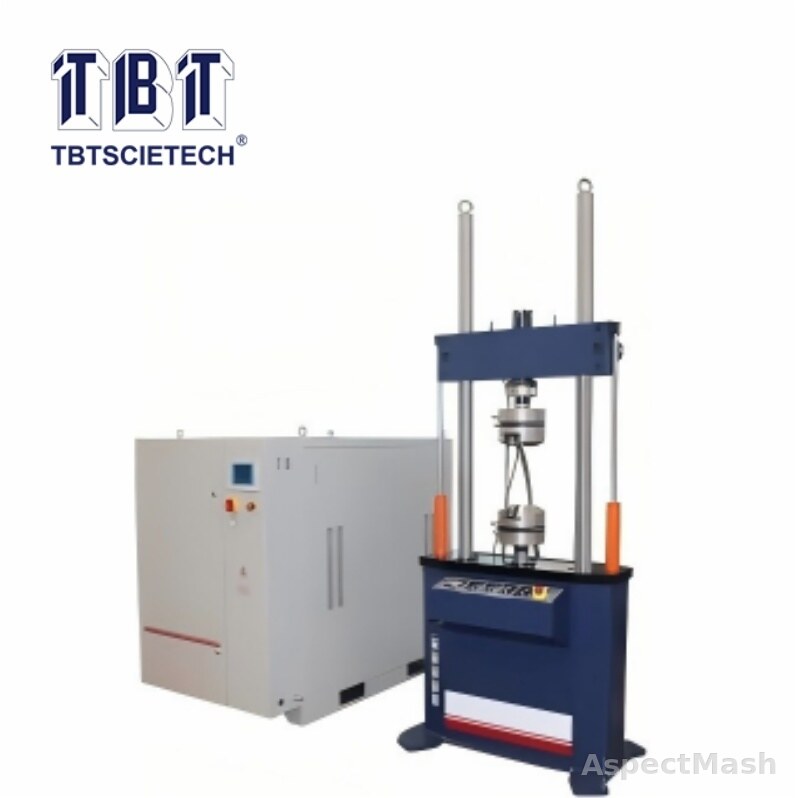

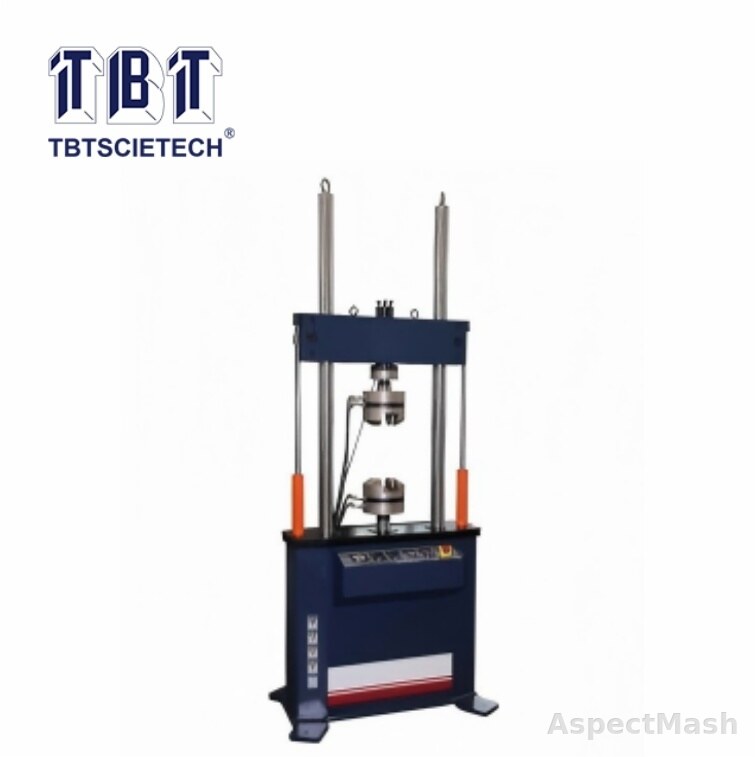

Динамическая и статическая испытательная система TBT2021

Описание

предназначен для циклических, усталостных, динамических и статических испытаний материалов и узлов. Исполнения: TBT2021. Технические параметры приведены по заводской странице TBT и привязаны к конкретной модели или исполнению. Поддерживаемые стандарты источника: Main Specification: Model: TBT- 10H 25H 50H 100H 250H 300H 500H 1000H Max.load KN (dynamic & static) ±10 ±25 ±50 ±100 ±250 ±300 ±500 ±1000 Loading frame 2-column 4-column 4-column 4-column Column distance mm 555 600 650×500 850×600 950×700 Vertical test space mm 800-1000 800-1000 1000 1500 1500 Load measuring range Dynamic 2%～100%FS Load accuracy and fluctuation Better than 1% of displayed loading value. amplitude fluctuation is not more than ±1%F.S each stage Load resolution 1/500000 yard Loading display accuracy Dynamic ±1%；static 0.5% Displacement measuring range 100mm(±50mm) optional ±75mm Displacement measuring resolution 0.001mmm Displacement display accuracy display accuracy 1% to ±0.5%FS deformation Display accuracy 2%，±0.5% Frequency Range Standard 0.01-30HZ （Can be extended to 50HZ） hydrostatic support cylinder 0.01-100HZ Main wave formats Sine wave, pulse wave, square wave, sawtooth wave, random wave (mainly supported by controller) Accessories Constant forced flat-pushing tensile fixture for bar and flat specimen Compression fixture Envmental Chamber Optional, high & low temperature envment chamber can be customized according to user requirements Standard specification: 1, 2-column loading frame, the column is hard chrome plated & polished, with column distance 555mm and column diameter 75mm. 2, Upper cross-head is hydraulic controlled lifting & locking. The maximum vertical testing space is 800mm (expandable 1000mm). 3, Operation table height: 840mm. 4, Frame rigidity: 3×108 N/m. Комплектацию, диапазон и оснастку следует подтвердить при заказе.

Назначение и применение

Циклических, усталостных, динамических и статических испытаний материалов и узлов.

Комплектация

Испытательная установка и штатная оснастка по выбранной модели; точный состав поставки подтвердить перед заказом.

Преимущества

Модельный ряд TBT2021; параметры по заводскому источнику; привязка характеристик к исполнению.
