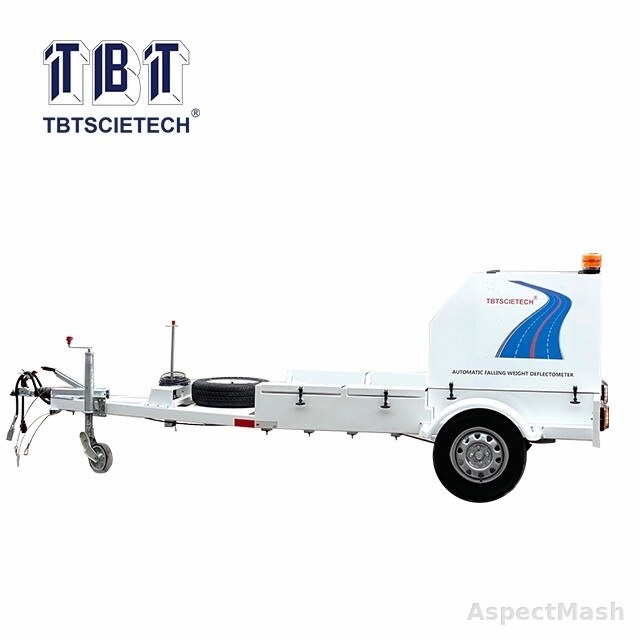

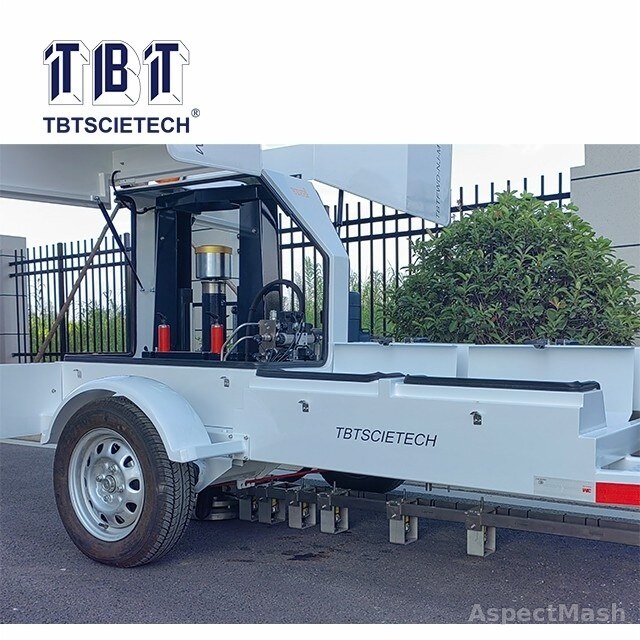

Установка динамического нагружения дорожных покрытий FWD TBTFWD-NJ-M / TBTFWD-NJ-MV
Установка динамического нагружения дорожных покрытий FWD TBTFWD-NJ-M / TBTFWD-NJ-MV Установка динамического нагружения дорожных покрытий FWD TBTFWD-NJ-M / TBTFWD-NJ-MV — фото 2 Установка динамического нагружения дорожных покрытий FWD TBTFWD-NJ-M / TBTFWD-NJ-MV — фото 3 Источник характеристик Установка динамического нагружения дорожных покрытий FWD TBTFWD-NJ-M / TBTFWD-NJ-MV Источник характеристик Установка динамического нагружения дорожных покрытий FWD TBTFWD-NJ-M / TBTFWD-NJ-MV
Оборудование для испытаний дорожных покрытий

Установка динамического нагружения дорожных покрытий FWD TBTFWD-NJ-M / TBTFWD-NJ-MV

Установка динамического нагружения дорожных покрытий FWD TBTFWD-NJ-M / TBTFWD-NJ-MV предназначен для неразрушающего измерения динамического прогиба и оценки несущей способности дорожных конструкций. Исполнения: TBTFWD-NJ-M / TBTFWD-NJ-MV.

  • Исполнений: 2
Viber WhatsApp

Описание

предназначен для неразрушающего измерения динамического прогиба и оценки несущей способности дорожных конструкций. Исполнения: TBTFWD-NJ-M / TBTFWD-NJ-MV. Технические параметры приведены по заводской странице TBT и привязаны к конкретной модели или исполнению. Поддерживаемые стандарты источника: ASTM D4694-09, AASHTO R32; ASTM D4694-09, AASHTO R32. Комплектацию, диапазон и оснастку следует подтвердить при заказе.

Назначение и применение

Неразрушающего измерения динамического прогиба и оценки несущей способности дорожных конструкций.

Комплектация

Испытательная установка и штатная оснастка по выбранной модели; точный состав поставки подтвердить перед заказом.

Преимущества

Модельный ряд TBTFWD-NJ-M / TBTFWD-NJ-MV; параметры по заводскому источнику; привязка характеристик к исполнению.

Технические характеристики

Технические параметры

Hammer масса, кг
  • TBTFWD-NJ-M 450
  • TBTFWD-NJ-MV 450
Moving скорость
  • TBTFWD-NJ-M 0~120km/hour
  • TBTFWD-NJ-MV 0~120km/hour
Испытание скорость per point, с
  • TBTFWD-NJ-M Around 20~30
  • TBTFWD-NJ-MV Around 20~30
Deflection type
  • TBTFWD-NJ-M Magnet electric speed sensor
  • TBTFWD-NJ-MV Magnet electric speed sensor
Deflection sensor quantity
  • TBTFWD-NJ-M 9pcs(can be extended up to 15pcs)
  • TBTFWD-NJ-MV 7pcs(can be extended up to 15pcs)
Deflection диапазон
  • TBTFWD-NJ-M ±2500um
  • TBTFWD-NJ-MV ±2500um
Deflection точность, %
  • TBTFWD-NJ-M 2
  • TBTFWD-NJ-MV 2
Deflection repeatability, %
  • TBTFWD-NJ-M 1
  • TBTFWD-NJ-MV 1
Loading force
  • TBTFWD-NJ-M 12~150KN (optional 250KN of HWD for airport available )
  • TBTFWD-NJ-MV 12~150KN (optional 250KN of HWD for airport available )
Loading repeatability, %
  • TBTFWD-NJ-M 2
  • TBTFWD-NJ-MV 2
Loading разрешение, кПа
  • TBTFWD-NJ-M 0.1KN, 1
  • TBTFWD-NJ-MV 0.1KN, 1
Loading plate
  • TBTFWD-NJ-M D300mm / 4-segment plate
  • TBTFWD-NJ-MV D300mm / 4-segment plate
Температура измерение диапазон
  • TBTFWD-NJ-M -50℃ ~ 100℃ / platinum resistance & infrared
  • TBTFWD-NJ-MV -50℃ ~ 100℃ / platinum resistance & infrared
Температура разрешение, °C
  • TBTFWD-NJ-M 0.1
  • TBTFWD-NJ-MV 0.1
Температура точность, %
  • TBTFWD-NJ-M 0.5
  • TBTFWD-NJ-MV 0.5
GPS точность, с
  • TBTFWD-NJ-M ±5meter
  • TBTFWD-NJ-MV ±5meter

Стандарты

Применяемые стандарты
  • TBTFWD-NJ-M ASTM D4694-09, AASHTO R32; ASTM D4694-09, AASHTO R32
  • TBTFWD-NJ-MV ASTM D4694-09, AASHTO R32; ASTM D4694-09, AASHTO R32

Вопросы и ответы

Как выбрать исполнение? Сопоставьте диапазон измерения, метод испытания, стандарт и требуемую комплектацию.
