Лазерный профилометр дорожного покрытия TBTPQL

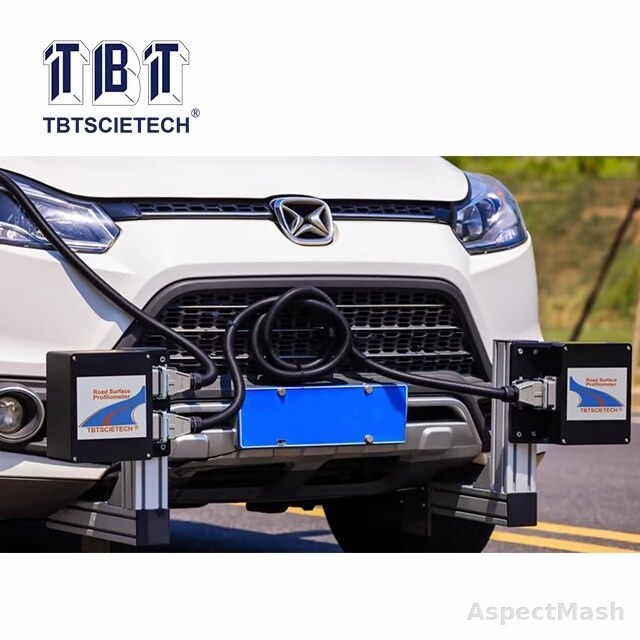

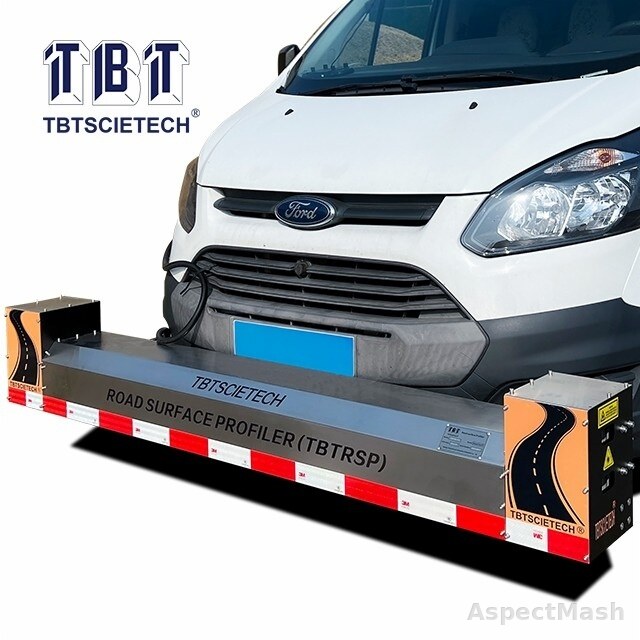

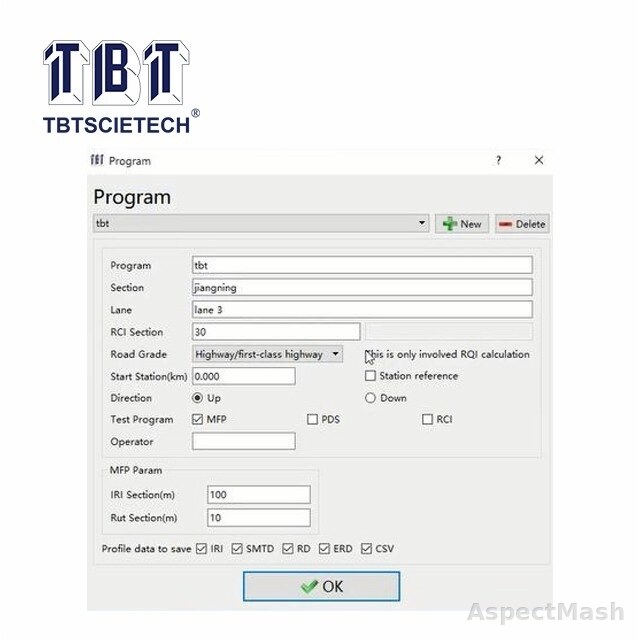

Лазерный профилометр дорожного покрытия TBTPQL Лазерный профилометр дорожного покрытия TBTPQL — фото 2 Лазерный профилометр дорожного покрытия TBTPQL — фото 3 Источник характеристик Лазерный профилометр дорожного покрытия TBTPQL
Оборудование для испытаний дорожных покрытий

Лазерный профилометр дорожного покрытия TBTPQL

Лазерный профилометр дорожного покрытия TBTPQL предназначен для непрерывного измерения продольного профиля, ровности IRI и модулей состояния дорожного покрытия. Исполнения: TBTPQL-A / TBTPQL-C / TBTPQL-D / TBTPQL-F.

  • Исполнений: 5
Viber WhatsApp

Описание

предназначен для непрерывного измерения продольного профиля, ровности IRI и модулей состояния дорожного покрытия. Исполнения: TBTPQL-A / TBTPQL-C / TBTPQL-D / TBTPQL-F. Технические параметры приведены по заводской странице TBT и привязаны к конкретной модели или исполнению. Поддерживаемые стандарты источника: ASTM E950, ASTM E1926, ASTM 184, ASTM 1489, AASHTO R56. Комплектацию, диапазон и оснастку следует подтвердить при заказе.

Назначение и применение

Непрерывного измерения продольного профиля, ровности IRI и модулей состояния дорожного покрытия.

Комплектация

Испытательная установка и штатная оснастка по выбранной модели; точный состав поставки подтвердить перед заказом.

Преимущества

Модельный ряд TBTPQL-A / TBTPQL-C / TBTPQL-D / TBTPQL-F; параметры по заводскому источнику; привязка характеристик к исполнению.

Технические характеристики

Технические параметры

Испытание projectIRI, RN, SMTD(MPD)
Лазер(IRI/RUT)Riftek (from Republic of Belarus)
IRI лазер model no.RF603 125/500
RUT лазер model no.RF603 245/1000
Частота, кГц9.4
Рабочий зазор, мм375/745
Диапазон измерения, мм±250/500
Разрешение, мм＜0.05
Защита степеньIP 67
Точность, мм＜0.5
SMTD лазерKEYENCE
Лазер modelLK-G400
Respond частота, кГц20
Линейность±0.1% F.S.
CommunicationEthernet interface
Acceleration sensorLance (USA)
Расстояние sensorOMRON
Pulse count2000pulse/turn
Измерение точность±0.5m/km
Интервал отбора данных, мм≥1
Вертикальный section испытание точность, мм＜0.5
Вертикальный section wavelength1mm~200m
IRI диапазон0~20m/km
IRI разрешение0.1m/km
SMTD разрешение, мм0.01
SMTD точность, мм0.05
Wheel track испытание диапазон, мм0~200
Wheel track испытание разрешение, мм0.1
Cross section lane ширина, мм3500
Габаритные размеры, ммBasic part: 1.6m Removable part: 164
IRI, км/ч0~100
SMTD, км/ч0~70
Wheel track, км/ч0~70

Стандарты

Применяемые стандарты
  • TBTPQL-A ASTM E950, ASTM E1926, ASTM 184, ASTM 1489, AASHTO R56
  • TBTPQL-C ASTM E950, ASTM E1926, ASTM 184, ASTM 1489, AASHTO R56
  • TBTPQL-D ASTM E950, ASTM E1926, ASTM 184, ASTM 1489, AASHTO R56
  • TBTPQL-F ASTM E950, ASTM E1926, ASTM 184, ASTM 1489, AASHTO R56

Вопросы и ответы

Как выбрать исполнение? Сопоставьте диапазон измерения, метод испытания, стандарт и требуемую комплектацию.
